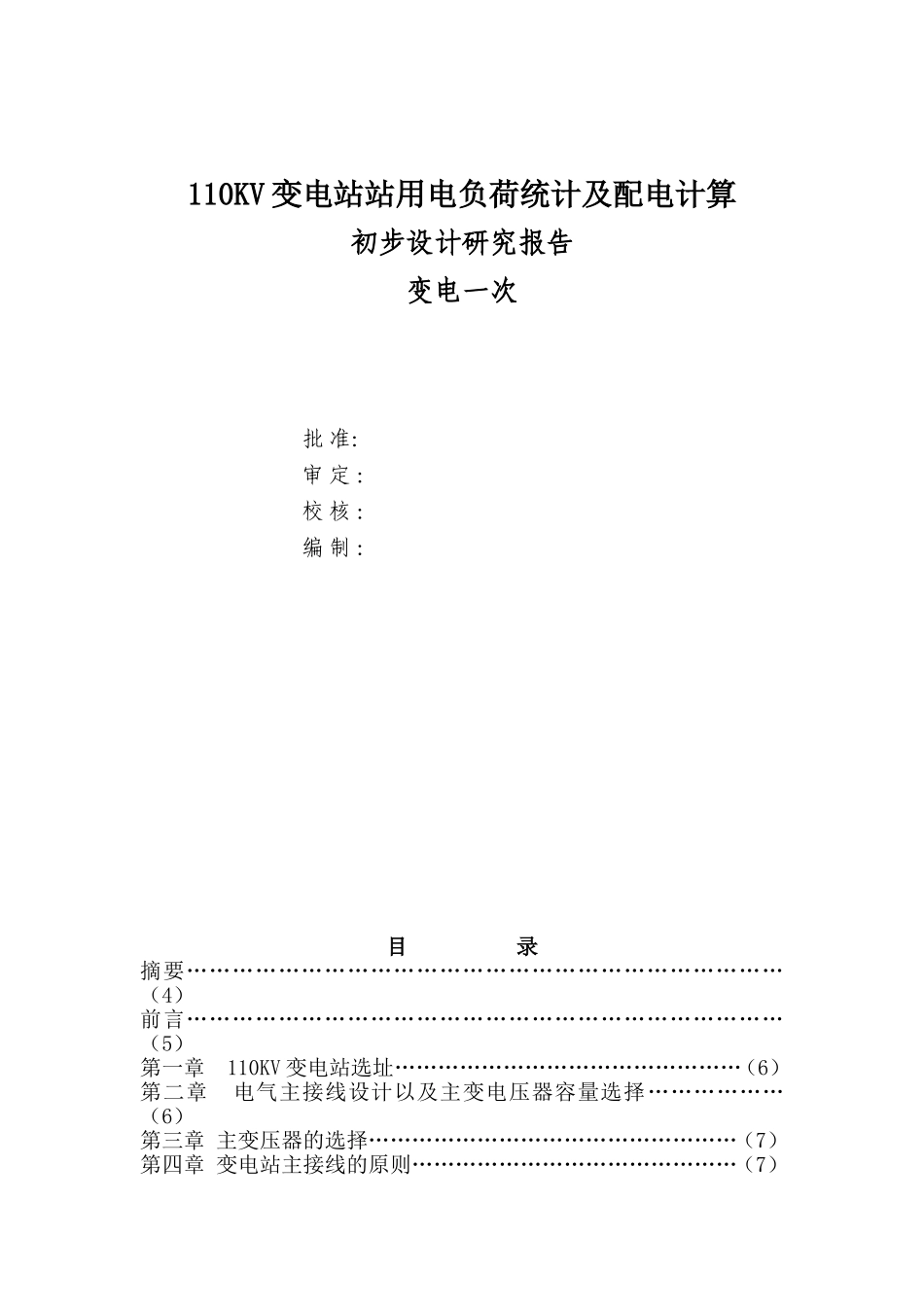

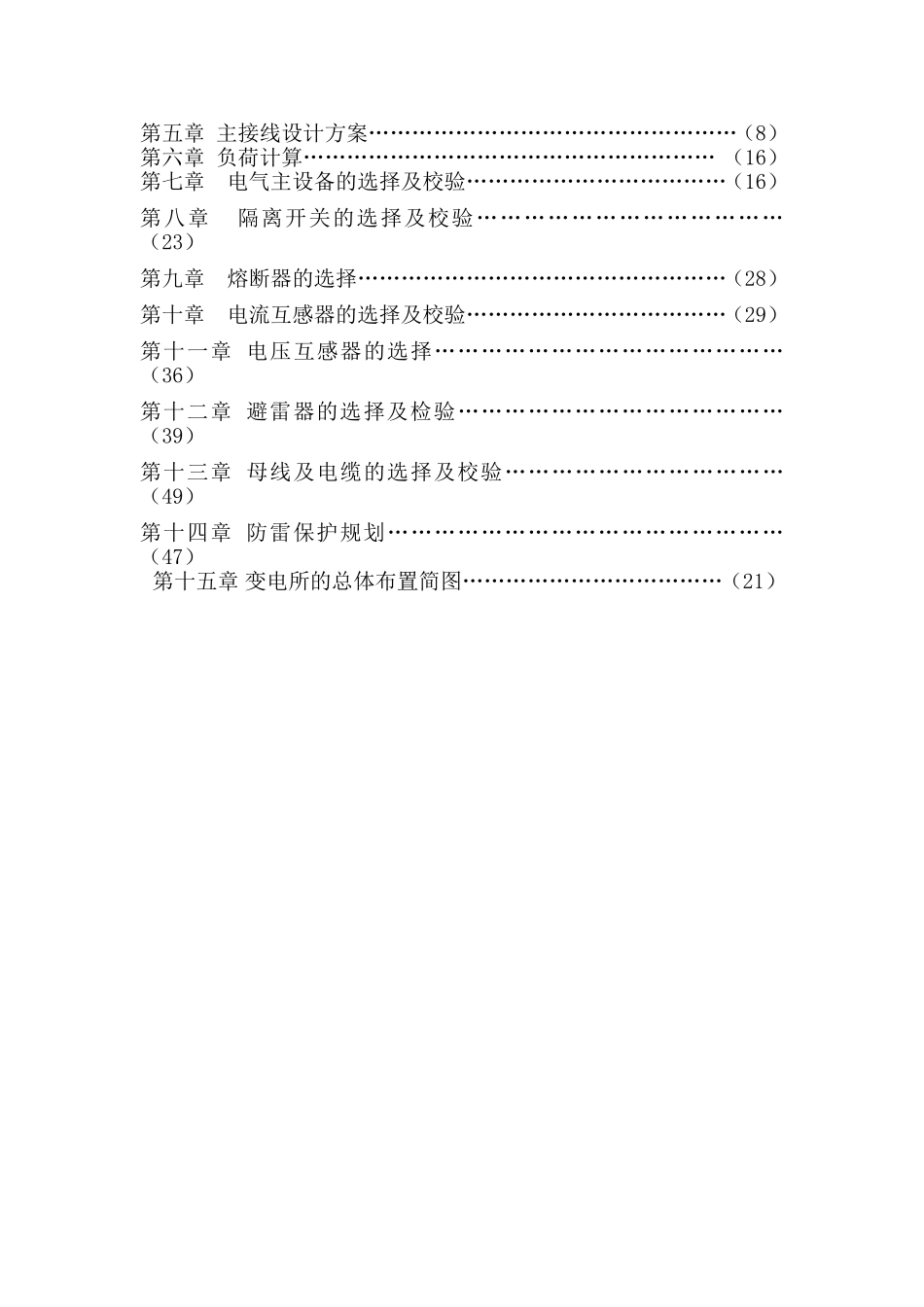

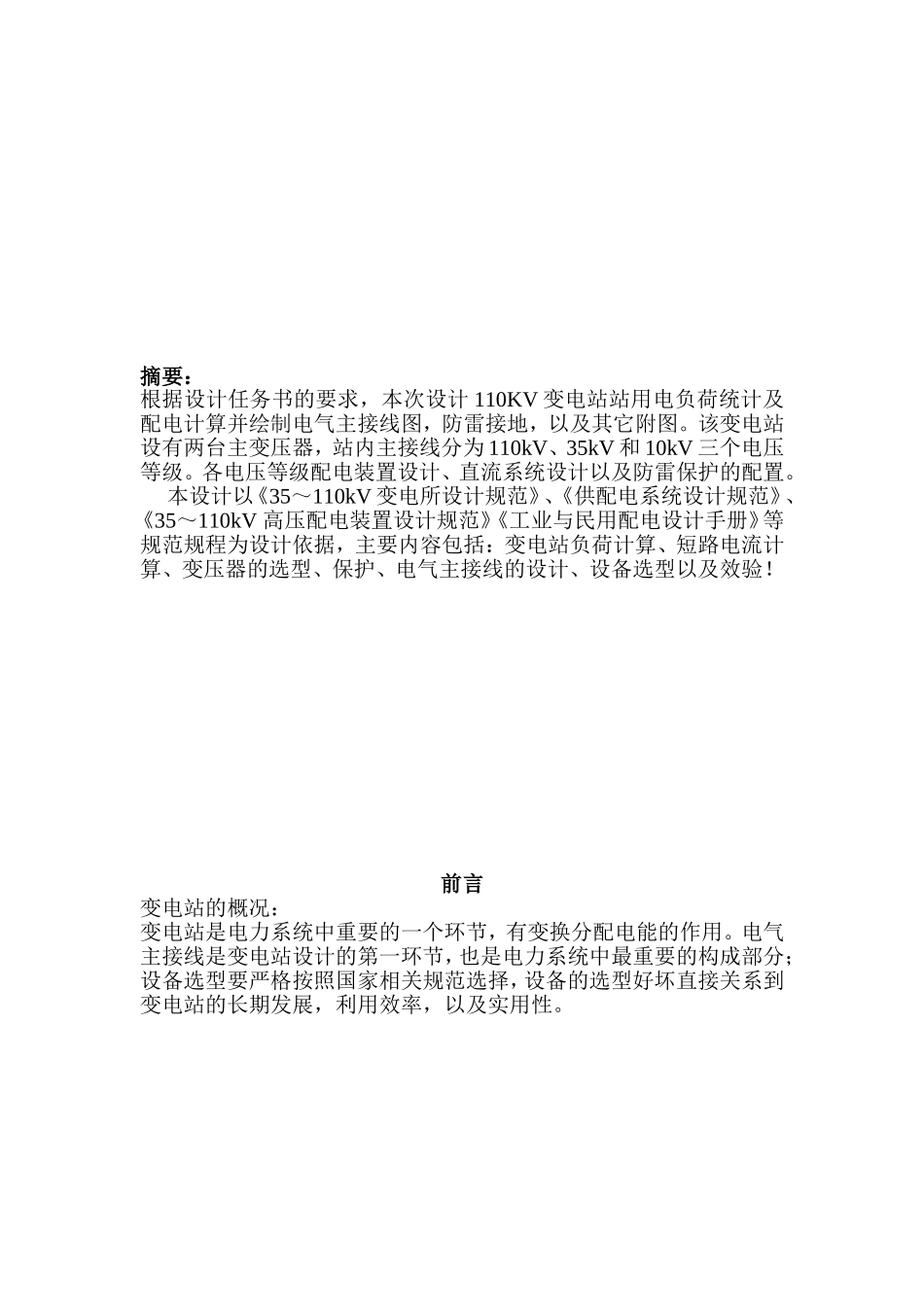

110KV变电站站用电负荷统计及配电计算初步设计研究报告变电一次批准：审定：校核：编制：目录摘要……………………………………………………………………（4）前言……………………………………………………………………（5）第一章110KV变电站选址…………………………………………（6）第二章电气主接线设计以及主变电压器容量选择………………（6）第三章主变压器的选择……………………………………………（7）第四章变电站主接线的原则………………………………………（7）第五章主接线设计方案……………………………………………（8）第六章负荷计算…………………………………………………（16）第七章电气主设备的选择及校验………………………………（16）第八章隔离开关的选择及校验…………………………………（23）第九章熔断器的选择……………………………………………（28）第十章电流互感器的选择及校验………………………………（29）第十一章电压互感器的选择………………………………………（36）第十二章避雷器的选择及检验……………………………………（39）第十三章母线及电缆的选择及校验………………………………（49）第十四章防雷保护规划……………………………………………（47）第十五章变电所的总体布置简图………………………………（21）摘要：根据设计任务书的要求，本次设计110KV变电站站用电负荷统计及配电计算并绘制电气主接线图，防雷接地，以及其它附图。该变电站设有两台主变压器，站内主接线分为110kV、35kV和10kV三个电压等级。各电压等级配电装置设计、直流系统设计以及防雷保护的配置。本设计以《35～110kV变电所设计规范》、《供配电系统设计规范》、《35～110kV高压配电装置设计规范》《工业与民用配电设计手册》等规范规程为设计依据，主要内容包括：变电站负荷计算、短路电流计算、变压器的选型、保护、电气主接线的设计、设备选型以及效验！前言变电站的概况：变电站是电力系统中重要的一个环节，有变换分配电能的作用。电气主接线是变电站设计的第一环节，也是电力系统中最重要的构成部分；设备选型要严格按照国家相关规范选择，设备的选型好坏直接关系到变电站的长期发展，利用效率，以及实用性。第一章110KV变电站选址1）接近负荷中心2）接近电源侧3）进出线方便4）运输设备方便5）不应设在有剧烈振动和高温场所6）不宜设在多沉或有腐蚀性气体的场所7）不宜设在厕所、浴室或其它经常积水场所的正下方，不宜相临贴8）不应设在地势低洼和可能积水的场所9）不应设在有爆炸危险的区域内10）不宜设在有火灾危险区域的正上方或正下方第二章电气主接线设计以及主变电压器容量选择1）主变压器的台数和容量，根据当地的供电条件，气候，负荷性质，用电容量和运行方式，近期和远期发展的关系，做到远近期相结合，以近期为主，并应考虑未来的负荷供应。2）主变压器在保证供电可靠，维护方便，节省投资，坚持先进，适用，经济，美观的原则综合考虑。3）主变压器的容量一般按建成后5~10年的规划负荷确定，并考虑长期发展负荷的考虑。4）供配电设计要求，当有一、二级负荷的变电站中，宜设置两台主变电器；考虑到长期发展对于负荷量要求越来越大，及大型枢纽变电站，根据工程的需要，可以考虑2~4台主变压器；当供电负荷较小或地区供电困难，造价成本比较高，并且可以从中、低压侧电力取得负荷容量，也可装设一台主变压器。5）装有两台主变压器的变电站，当断开一台时，另一台不应同时受到损坏，并且主变压器的容量不低于全部负荷的60%，并保证一、二级负荷的使用！6）变电站电气主接线的选择，主要决定于变电站在电力系统中的地位、环境、负荷的性质、出线数目的多少、电网的结构等。第三章主变压器的选择1）110KV及以上电压的变压器绕组一般均为YN连接；35KV的变压器绕组采用YN或D连接，采用YN连接其中性点一般通过消弧线圈接地，但应考虑供电可靠性要求、故障时瞬态电压、瞬态电流对电气设备的影响、对通信的影响和继电保护装置技术要求以及本地的运行经验等；10KV单相接地故障电容电流较小时，为了防止谐振、间歇性电弧接地过电压等对设...
