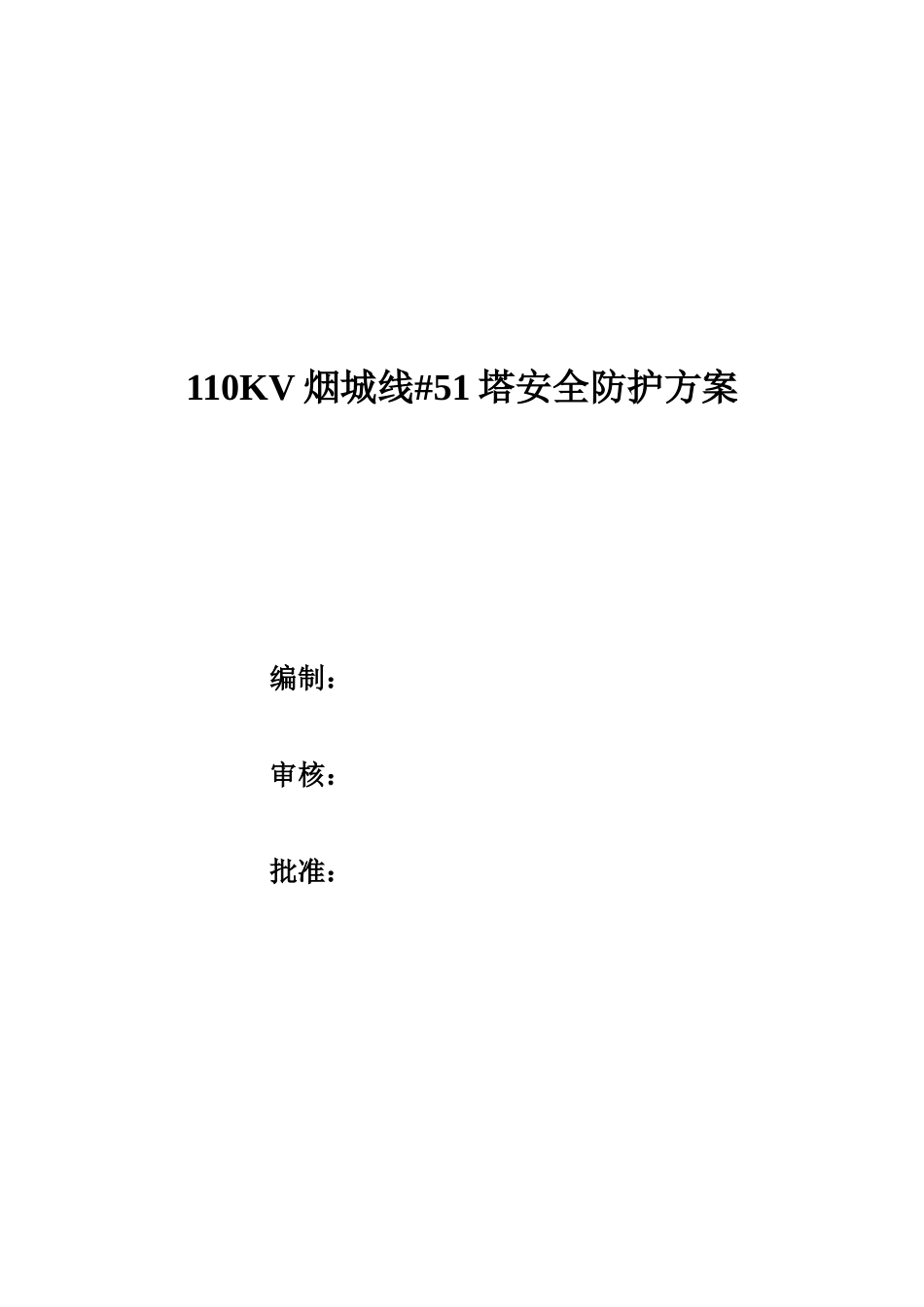

110KV烟城线#51塔安全防护方案VIP免费

110KV烟城线#51塔安全防护方案编制：审核：批准：一、工程概况根据施工现场平面图以及对施工现场的实际勘察，110KV烟城线#51塔与我路基开挖线距离1m，桥台桩基施工距离塔基最小距离12.8m，因该电塔荷载大,输送电压较高,离边坡较近，开挖或冲击钻孔施工均可能造成铁塔基础松动、滑坡甚至倾倒，后续行车运营均对此基础造成隐患，因此我项目制定本方案来加固电塔基础。电塔与路线位置见路线横断面图。二、编制依据根据《福建省电力设施保护办法》第十三条规定：任何单位和个人不得在距架空电力线路杆塔、拉线基础外缘的下列范围内进行取土、打桩、钻探、开挖或者倾倒酸、碱、盐及其他有害化学物品的活动：（一）35千伏以下架空电力线路杆塔、拉线周围5米的区域；（二）110千伏以上架空电力线路杆塔、拉线周围10米的区域。在前款规定的区域范围外进行取土、堆物、打桩、钻探、采矿、开挖活动时，必须遵守下列规定：（一）预留出通往杆塔、拉线基础供巡视和检修人员、车辆通行的道路；（二）可能引起杆塔、拉线基础周围土壤、砂石滑坡的，应当修筑护坡加固，不得影响基础的稳定；（三）不得损坏电力设施接地装置或者改变其埋设深度。三、方案设计及施工1、线路防撞设施接长飞鸾互通主线桥桥梁防撞护栏外，在线路外侧增加防撞护栏，断面位置如图：图1铁塔防撞设施横断面布置图防撞墙断面图以及防撞护栏横断面图如下：图2防撞墙横断面设计图图3防撞护栏横断面设计图图4桩位平面示意图2、电塔防护由于《福建省电力设施保护办法》规定110kv以上架空电力线路杆塔、拉线周围10米的区域范围外打桩时，应加固地基、不得影响基础的稳定。根据现场实际情况，原电塔基础埋置较浅，裸露的基础为浆砌片石砌筑。桩基施工将影响电塔基础稳定，因此须对裸露的基础进行加固，建议采用在外侧修建挡墙予以加固。四、施工安全保障措施1、保持作业面与电塔的安全距离：5～10米，高压线的安全距离:15～20米。2、对电塔四周进行封闭式围护（用深蓝色波形塑料板围护,高≥1.8米）。3、在电塔显眼处挂安全警示牌（禁止攀登、高压危险等安全警示牌）。4、严禁站立或坐在电塔下休息。5、严禁攀登电塔或在电塔下玩耍。6、在电塔附近进行施工做业时必须注意其端头与高压线或电塔的安全距离，并设专职安全员监护。7、下雨天,或打雷时不得在电塔附近做业应远离电塔。8、天气潮湿时不得在电塔处做业。9、安排专人定时对电塔及电塔处土方位移情况进行测控,发现情况应立急上报。10、不得用钢筋或钢丝绳拴在电塔上。11、严禁在电塔上面掠衣物。12、遇台风时应立即远离电塔，转到安全地带。五、高压电塔稳定性监测1、因本地区降雨较多，山体土方长期受雨水浸泡，又因山体的原土已开挖，山体土方的稳定性受到破坏，高压电塔极易发生倾斜甚至倒塌，因此做好监测工作对本工程施工的安全性，极关重要。2、设专人定期监测：项目部设有相应技术职称的测量工程师定期对高压电塔及山体稳定性进行监测，一般情况下每周进观测一次，遇大雨或台风应加密监测次数，如发现电塔有较大的倾斜或移位现象，立即上报上级部门采取有效措施处理。
