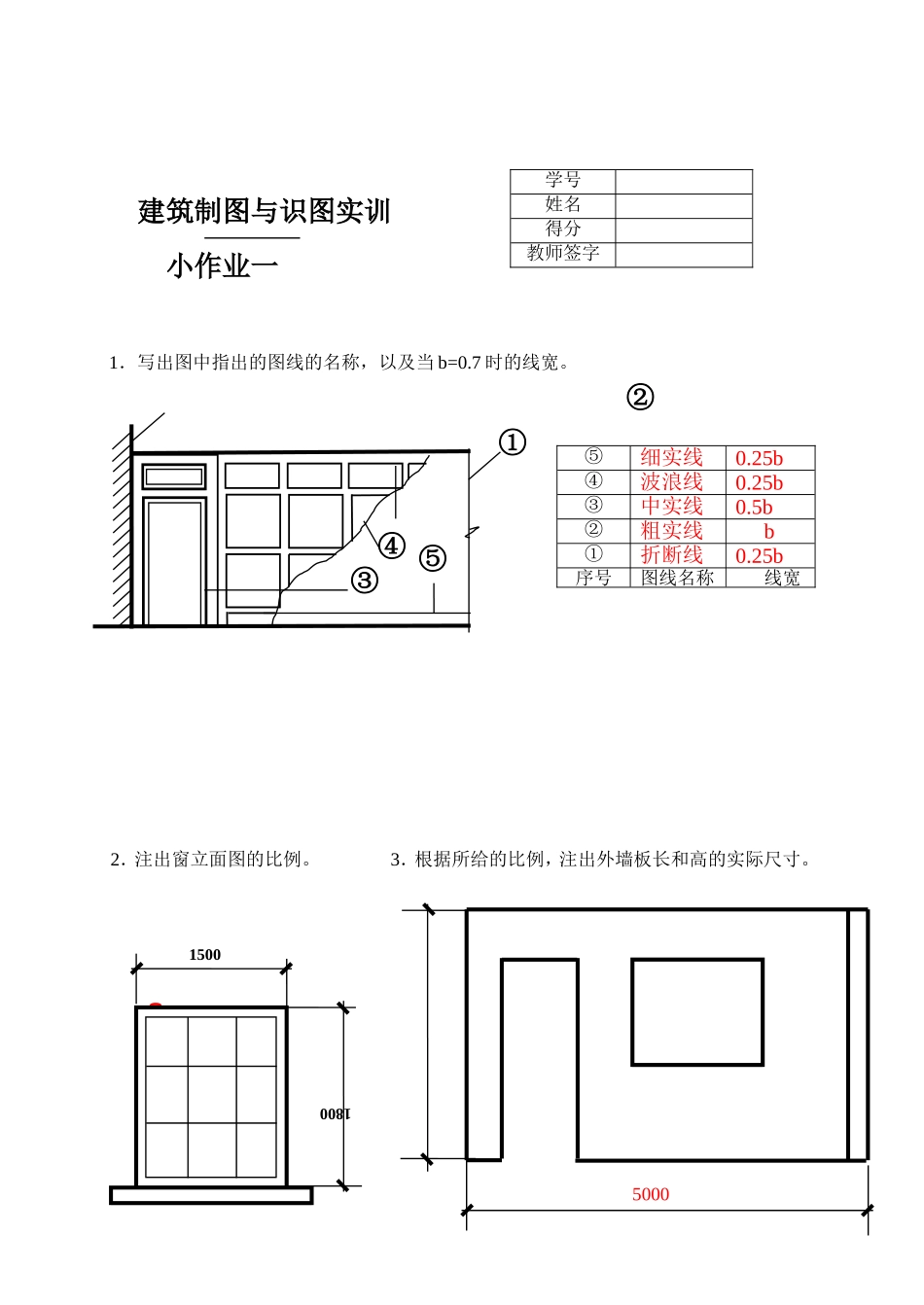

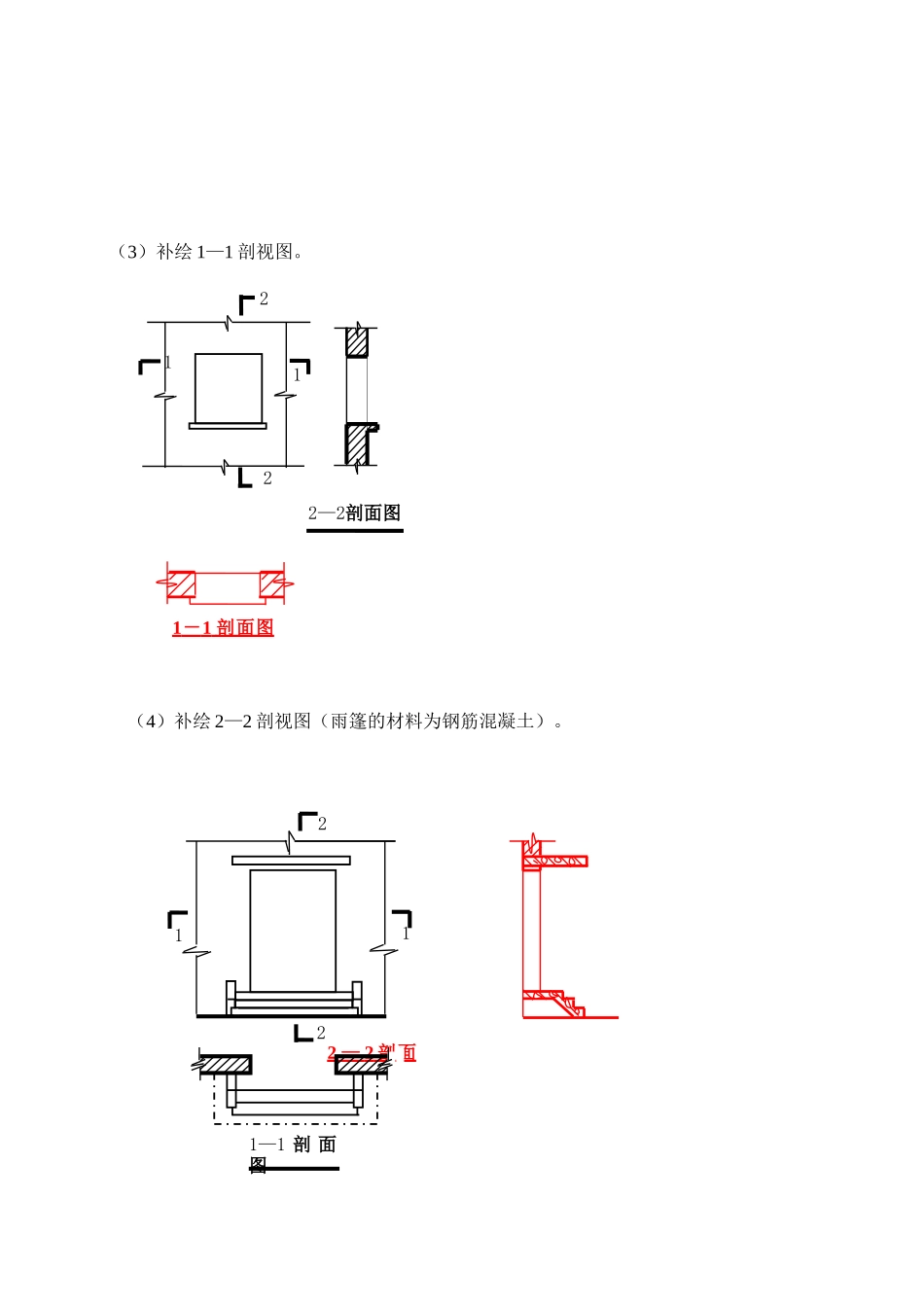

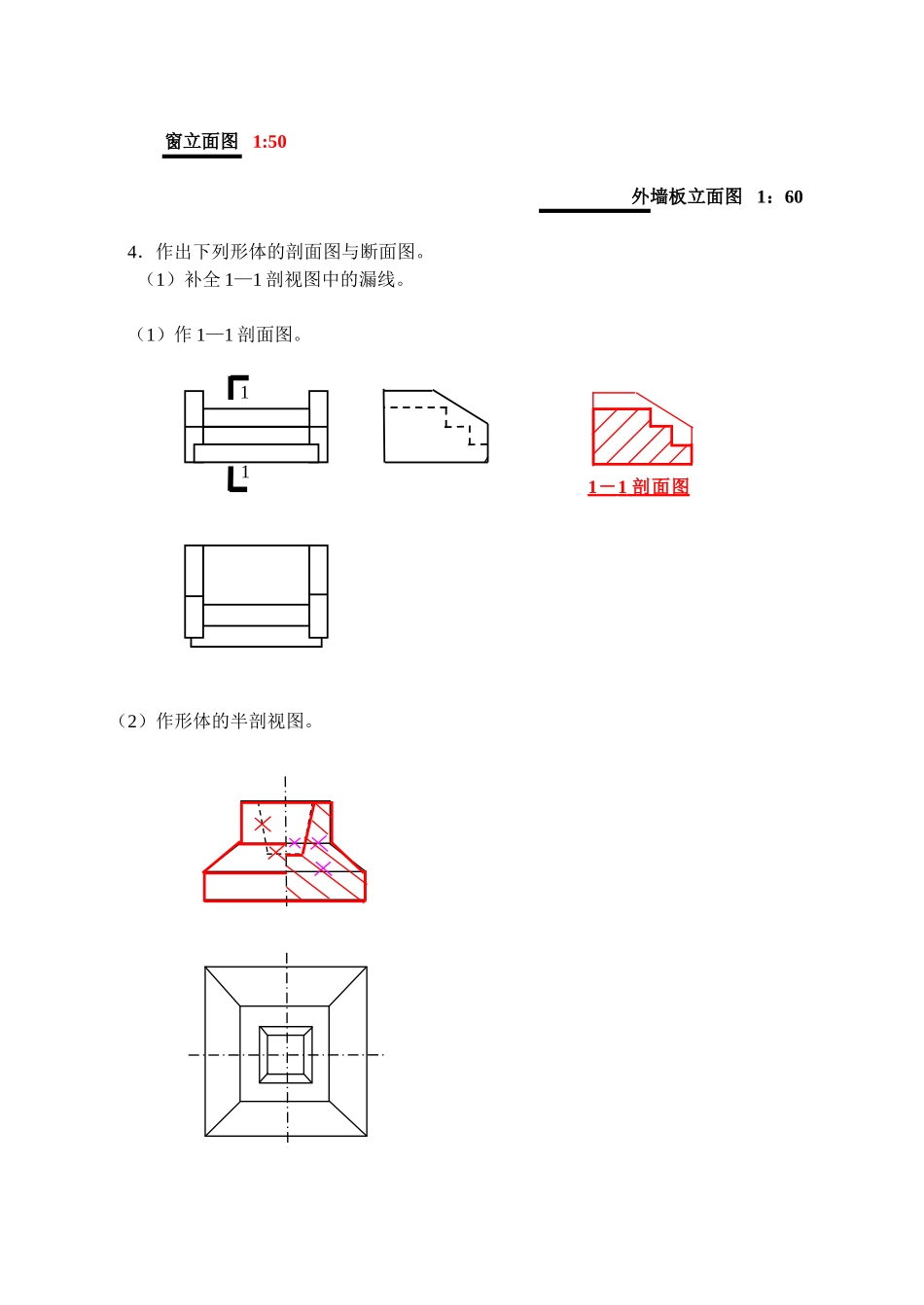

50003000①⑤④③15001800②建筑制图与识图实训小作业一1.写出图中指出的图线的名称,以及当b=0.7时的线宽。2.注出窗立面图的比例。3.根据所给的比例,注出外墙板长和高的实际尺寸。学号姓名得分教师签字⑤细实线0.25b④波浪线0.25b③中实线0.5b②粗实线b①折断线0.25b序号图线名称线宽11窗立面图1:50外墙板立面图1:604.作出下列形体的剖面图与断面图。(1)补全1—1剖视图中的漏线。(1)作1—1剖面图。(2)作形体的半剖视图。1-1剖面图(3)补绘1—1剖视图。(4)补绘2—2剖视图(雨篷的材料为钢筋混凝土)。2—2剖面11221—1剖面图12212—2剖面图1-1剖面图2---2剖面图1111剖面图22(5)补绘1—1阶梯剖视图。(6)补绘1—1、2—2、3—3断面图。1—1断面图2—2断面图3—3断面图━━━━━━━━━━━━━━━(7)补画1—1阶梯剖面图。2331121-1剖面图5、简答题(1)土木工程制图中的图线有几种?其用途有何不同?答:土木工程制图中的图线有6种:①实线,用途为可见轮廓线,图例线;②虚线,用途为不可见轮廓线,图例线;③单点长画线,用途为中心线、对称线;④双点长画线,用途为假想轮廓线,成型前原始轮廓线;⑤折断线,用途为断开界线;⑥波浪线用途为断开界线。(2)标注尺寸时,绘制45°短线的起止符号应注意哪些问题?答:尺寸起止符号在尺寸线与尺寸界线的相交点。一般用中粗短斜线绘制,其倾斜方向应与尺寸线成顺时针45°,长度宜为2~3mm。在轴测图中,尺寸起止符号为小圆点。半径、直径与弧长的尺寸起点符号,宜用箭头表示。(3)图名有何作用?在注写图名时要注意哪些规定?答:图名作用为表示图纸的代号和要表达的主要内容以及涉及工程的项目。每个视图都应注出图名,图名注写在视图的下方为宜,并在图名下画一粗横线,其长度应以图名所占长度为准。(4)剖面图与断面图的主要区别是什么?两者又有何联系?答:①表达的形体的对象不同,断面图中画物体被剖开后的截面投影,而剖面图除了画截面的投影,还要画出剖切后物体的剩余部分的投影;②通常剖面图可采用多个剖切平面,而断面图一般只使用单一剖切平面;③引入剖面图的目的为了表达物体内部的形状和结构,而画断面图的目的则常用来表达物体中某一局部的断面形状。均表达物体的内部结构。(5)简化画法意义何在?常用的简化画法有几种?其使用条件是什么?答:简化画法在不妨碍准物体的形状和结构表达完整、清晰的前提下,为减少画图工作量和看图方便而确定的。常用的简化画法有三种:①对称图形的简化画法,使用条件在对称图形的一半,画在对称的两端,且平等线在对称线两侧相等;②相同部分的简化画法,使用条件在物体上其有多个完全相同而连续排列的构造要求;③折断开图形简化画法,使用条件,较长的物体,沿长度方向的形状相同成单一规律变化。
