金属氧化物避雷器的特点和试验方法

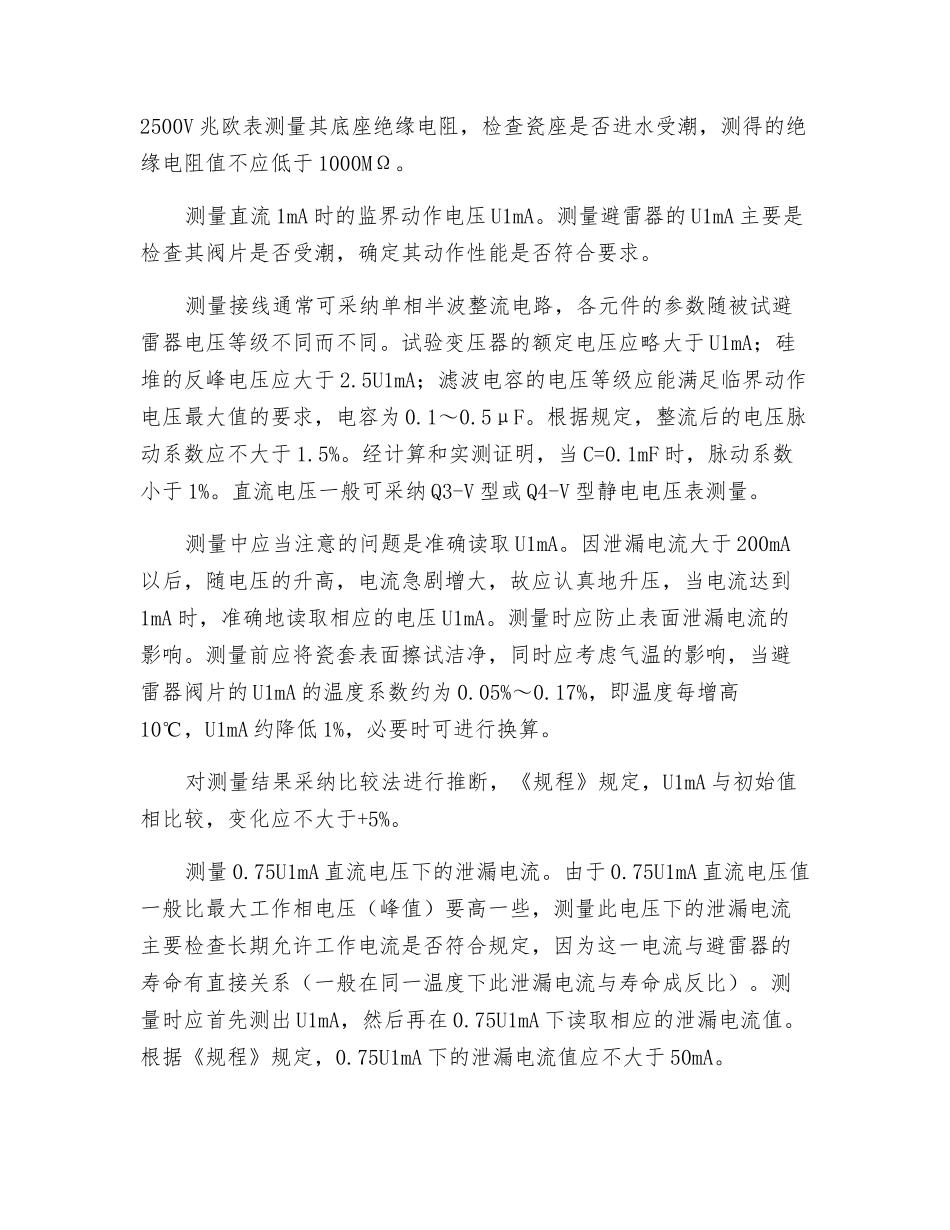

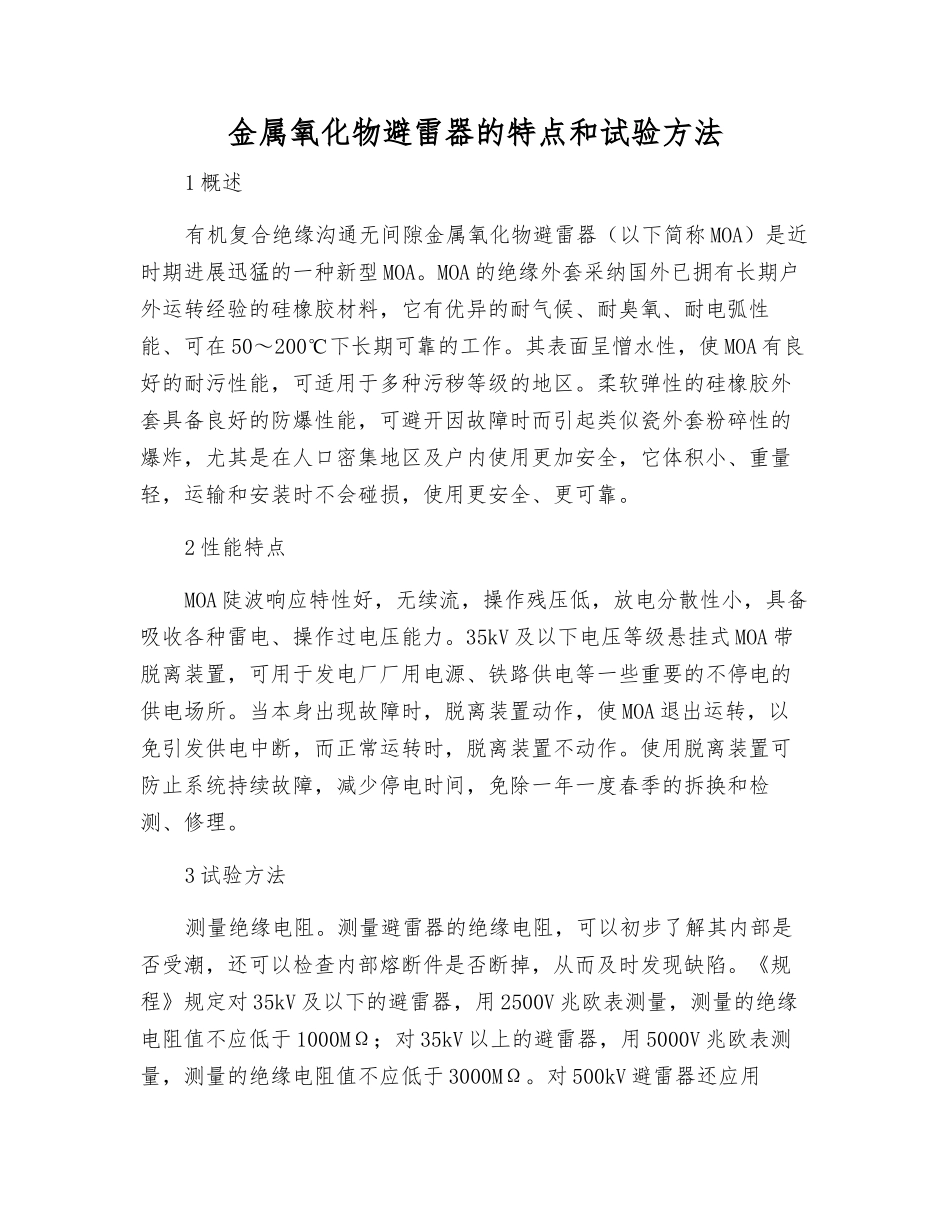

金属氧化物避雷器的特点和试验方法1 概述有机复合绝缘沟通无间隙金属氧化物避雷器（以下简称 MOA）是近时期进展迅猛的一种新型 MOA。MOA 的绝缘外套采纳国外已拥有长期户外运转经验的硅橡胶材料，它有优异的耐气候、耐臭氧、耐电弧性能、可在 50～200℃下长期可靠的工作。其表面呈憎水性，使 MOA 有良好的耐污性能，可适用于多种污秽等级的地区。柔软弹性的硅橡胶外套具备良好的防爆性能，可避开因故障时而引起类似瓷外套粉碎性的爆炸，尤其是在人口密集地区及户内使用更加安全，它体积小、重量轻，运输和安装时不会碰损，使用更安全、更可靠。2 性能特点MOA 陡波响应特性好，无续流，操作残压低，放电分散性小，具备吸收各种雷电、操作过电压能力。35kV 及以下电压等级悬挂式 MOA 带脱离装置，可用于发电厂厂用电源、铁路供电等一些重要的不停电的供电场所。当本身出现故障时，脱离装置动作，使 MOA 退出运转，以免引发供电中断，而正常运转时，脱离装置不动作。使用脱离装置可防止系统持续故障，减少停电时间，免除一年一度春季的拆换和检测、修理。3 试验方法测量绝缘电阻。测量避雷器的绝缘电阻，可以初步了解其内部是否受潮，还可以检查内部熔断件是否断掉，从而及时发现缺陷。《规程》规定对 35kV 及以下的避雷器，用 2500V 兆欧表测量，测量的绝缘电阻值不应低于 1000MΩ；对 35kV 以上的避雷器，用 5000V 兆欧表测量，测量的绝缘电阻值不应低于 3000MΩ。对 500kV 避雷器还应用2500V 兆欧表测量其底座绝缘电阻，检查瓷座是否进水受潮，测得的绝缘电阻值不应低于 1000MΩ。测量直流 1mA 时的监界动作电压 U1mA。测量避雷器的 U1mA 主要是检查其阀片是否受潮，确定其动作性能是否符合要求。测量接线通常可采纳单相半波整流电路，各元件的参数随被试避雷器电压等级不同而不同。试验变压器的额定电压应略大于 U1mA；硅堆的反峰电压应大于 2.5U1mA；滤波电容的电压等级应能满足临界动作电压最大值的要求，电容为 0.1～0.5μF。根据规定，整流后的电压脉动系数应不大于 1.5%。经计算和实测证明，当 C=0.1mF 时，脉动系数小于 1%。直流电压一般可采纳 Q3-V 型或 Q4-V 型静电电压表测量。测量中应当注意的问题是准确读取 U1mA。因泄漏电流大于 200mA以后，随电压的升高，电流急剧增大，故应认真地升压，当电流达到1mA 时，准确地读取相应的电压 U1mA。测量时应防止表面泄漏电流的影响。测量前应...
