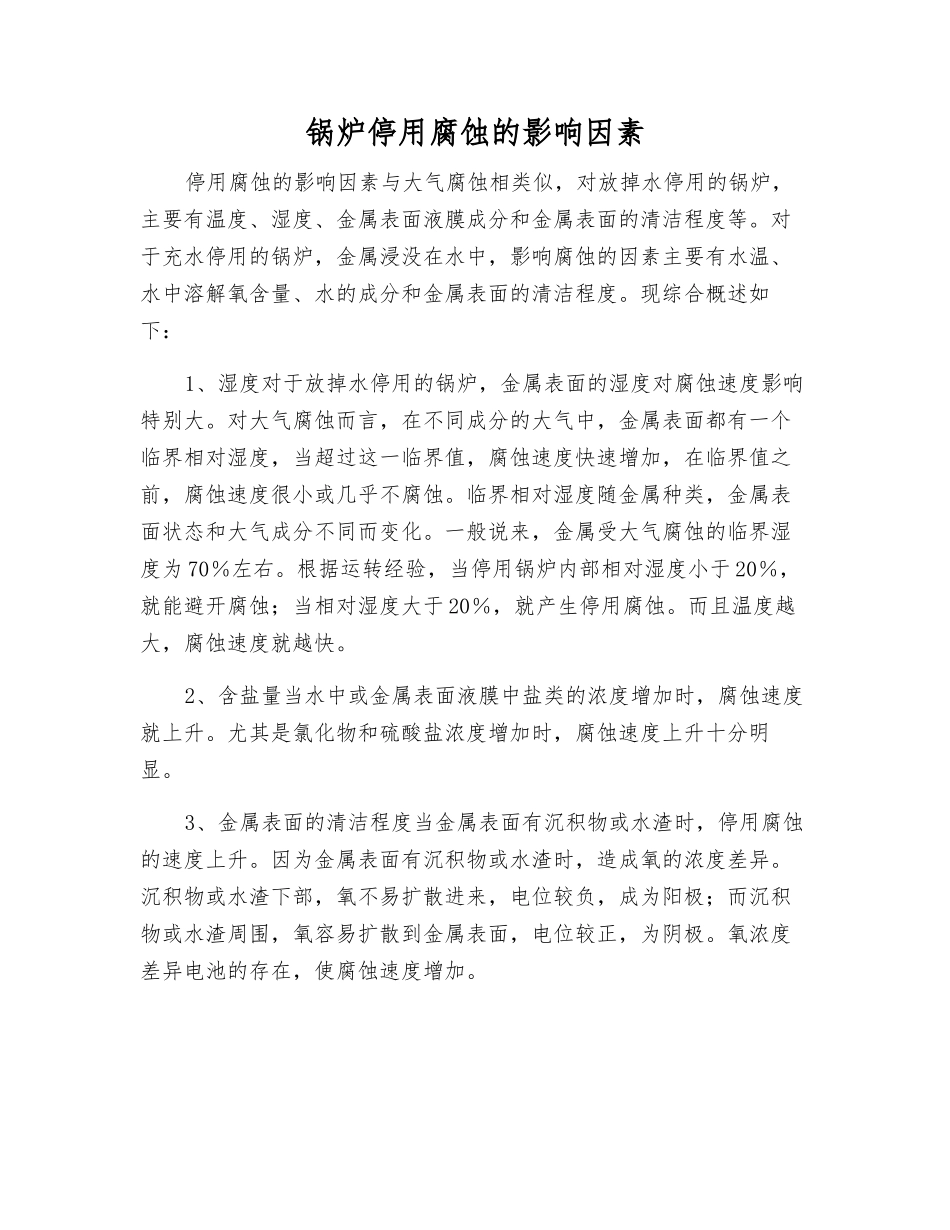

锅炉停用腐蚀的影响因素停用腐蚀的影响因素与大气腐蚀相类似，对放掉水停用的锅炉，主要有温度、湿度、金属表面液膜成分和金属表面的清洁程度等。对于充水停用的锅炉，金属浸没在水中，影响腐蚀的因素主要有水温、水中溶解氧含量、水的成分和金属表面的清洁程度。现综合概述如下：1、湿度对于放掉水停用的锅炉，金属表面的湿度对腐蚀速度影响特别大。对大气腐蚀而言，在不同成分的大气中，金属表面都有一个临界相对湿度，当超过这一临界值，腐蚀速度快速增加，在临界值之前，腐蚀速度很小或几乎不腐蚀。临界相对湿度随金属种类，金属表面状态和大气成分不同而变化。一般说来，金属受大气腐蚀的临界湿度为 70％左右。根据运转经验，当停用锅炉内部相对湿度小于 20％，就能避开腐蚀；当相对湿度大于 20％，就产生停用腐蚀。而且温度越大，腐蚀速度就越快。2、含盐量当水中或金属表面液膜中盐类的浓度增加时，腐蚀速度就上升。尤其是氯化物和硫酸盐浓度增加时，腐蚀速度上升十分明显。3、金属表面的清洁程度当金属表面有沉积物或水渣时，停用腐蚀的速度上升。因为金属表面有沉积物或水渣时，造成氧的浓度差异。沉积物或水渣下部，氧不易扩散进来，电位较负，成为阳极；而沉积物或水渣周围，氧容易扩散到金属表面，电位较正，为阴极。氧浓度差异电池的存在，使腐蚀速度增加。
