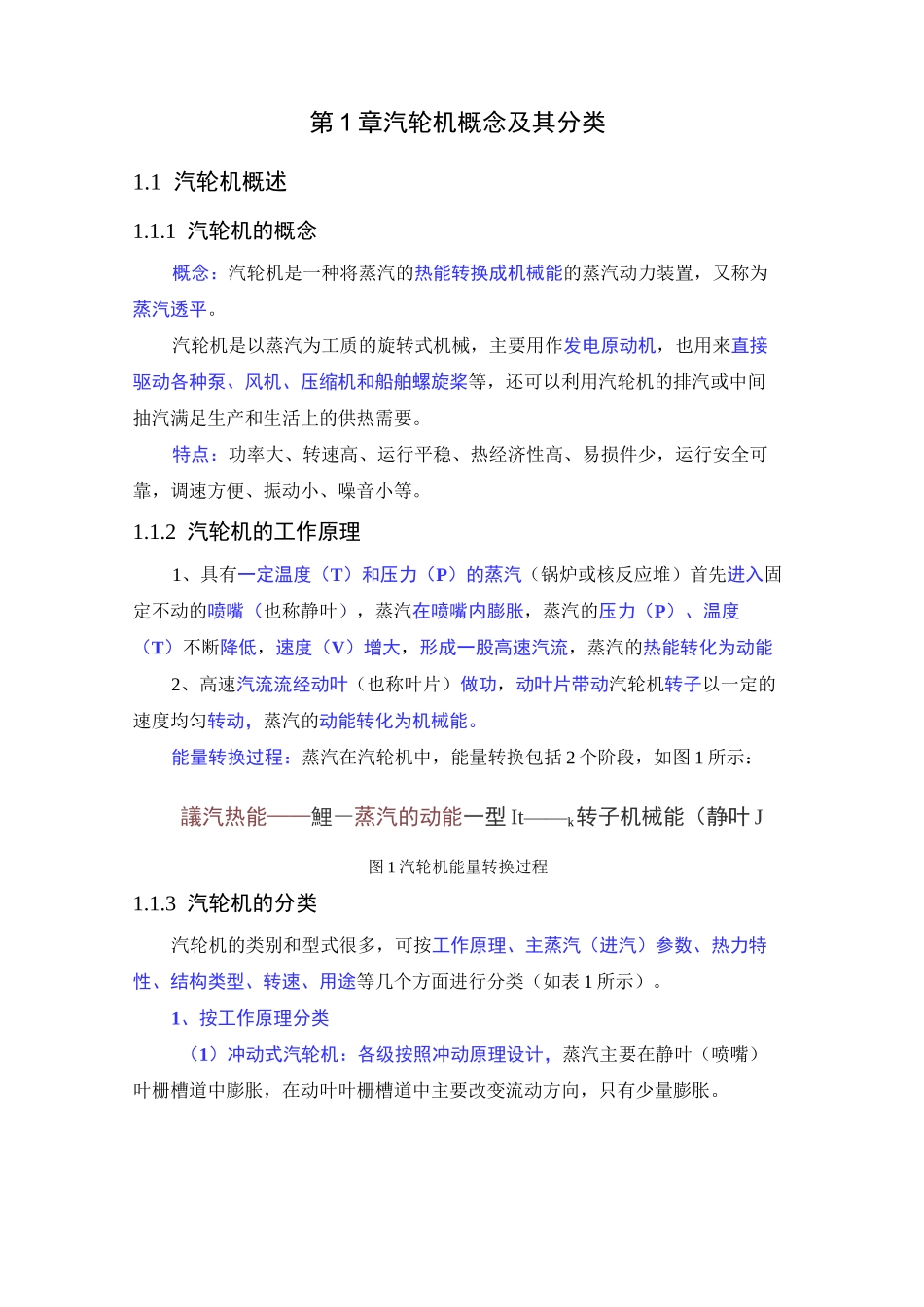

第 1 章汽轮机概念及其分类1.1 汽轮机概述1.1.1 汽轮机的概念概念：汽轮机是一种将蒸汽的热能转换成机械能的蒸汽动力装置，又称为蒸汽透平。汽轮机是以蒸汽为工质的旋转式机械，主要用作发电原动机，也用来直接驱动各种泵、风机、压缩机和船舶螺旋桨等，还可以利用汽轮机的排汽或中间抽汽满足生产和生活上的供热需要。特点：功率大、转速高、运行平稳、热经济性高、易损件少，运行安全可靠，调速方便、振动小、噪音小等。1.1.2 汽轮机的工作原理1、具有一定温度（T）和压力（P）的蒸汽（锅炉或核反应堆）首先进入固定不动的喷嘴（也称静叶），蒸汽在喷嘴内膨胀，蒸汽的压力（P）、温度（T）不断降低，速度（V）增大，形成一股高速汽流，蒸汽的热能转化为动能2、高速汽流流经动叶（也称叶片）做功，动叶片带动汽轮机转子以一定的速度均匀转动，蒸汽的动能转化为机械能。能量转换过程：蒸汽在汽轮机中，能量转换包括 2 个阶段，如图 1 所示：議汽热能——鯉―蒸汽的动能一型 It——k转子机械能（静叶 J图 1 汽轮机能量转换过程1.1.3 汽轮机的分类汽轮机的类别和型式很多，可按工作原理、主蒸汽（进汽）参数、热力特性、结构类型、转速、用途等几个方面进行分类（如表 1 所示）。1、按工作原理分类（1）冲动式汽轮机：各级按照冲动原理设计，蒸汽主要在静叶（喷嘴）叶栅槽道中膨胀，在动叶叶栅槽道中主要改变流动方向，只有少量膨胀。2）反动式汽轮机：各级按冲动和反动原理设计，蒸汽在静叶（喷嘴）叶栅槽道和动叶叶栅槽道中都发生膨胀，且膨胀程度相等。备注：调节级采用冲动级，其它级均为反动级。(3)冲动反动组合式汽轮机：转子各级动叶片既有冲动级又有反动级。2、按主蒸汽(进汽)参数分类(1) 低压汽轮机：压力小于 1.47Mpa(0.12〜1.5MPa)(2) 中压汽轮机：压力为 1.96〜3.92Mpa(2~4MPa)(3) 次高压汽轮机：压力为 5~6MPa(4) 高压汽轮机：压力为 5.88〜9.81Mpa(6~12Mpa)(5) 超高压汽轮机：压力为 11.77〜13.93Mpa(12~14MPa)(6) 亚临界压力汽轮机：压力为 15.69〜17.65Mpa(16〜18MPa)(7) 超临界压力汽轮机：压力大于 22.15Mpa(8) 超超临界压力汽轮机：压力大于 32Mpa3、按热力特性分类(1) 凝汽式汽轮机(N):蒸汽在汽轮机内做功后，乏汽(排汽)在低于大气压力的真空状态下全部排入凝汽器，凝结成水。备注：有些小汽轮机没有回热系统，称为纯凝汽式汽轮机。(2) 背压式汽轮机(B):蒸汽在汽轮机内做功后，乏汽(排汽)在高...
