工艺管道气压试验方案

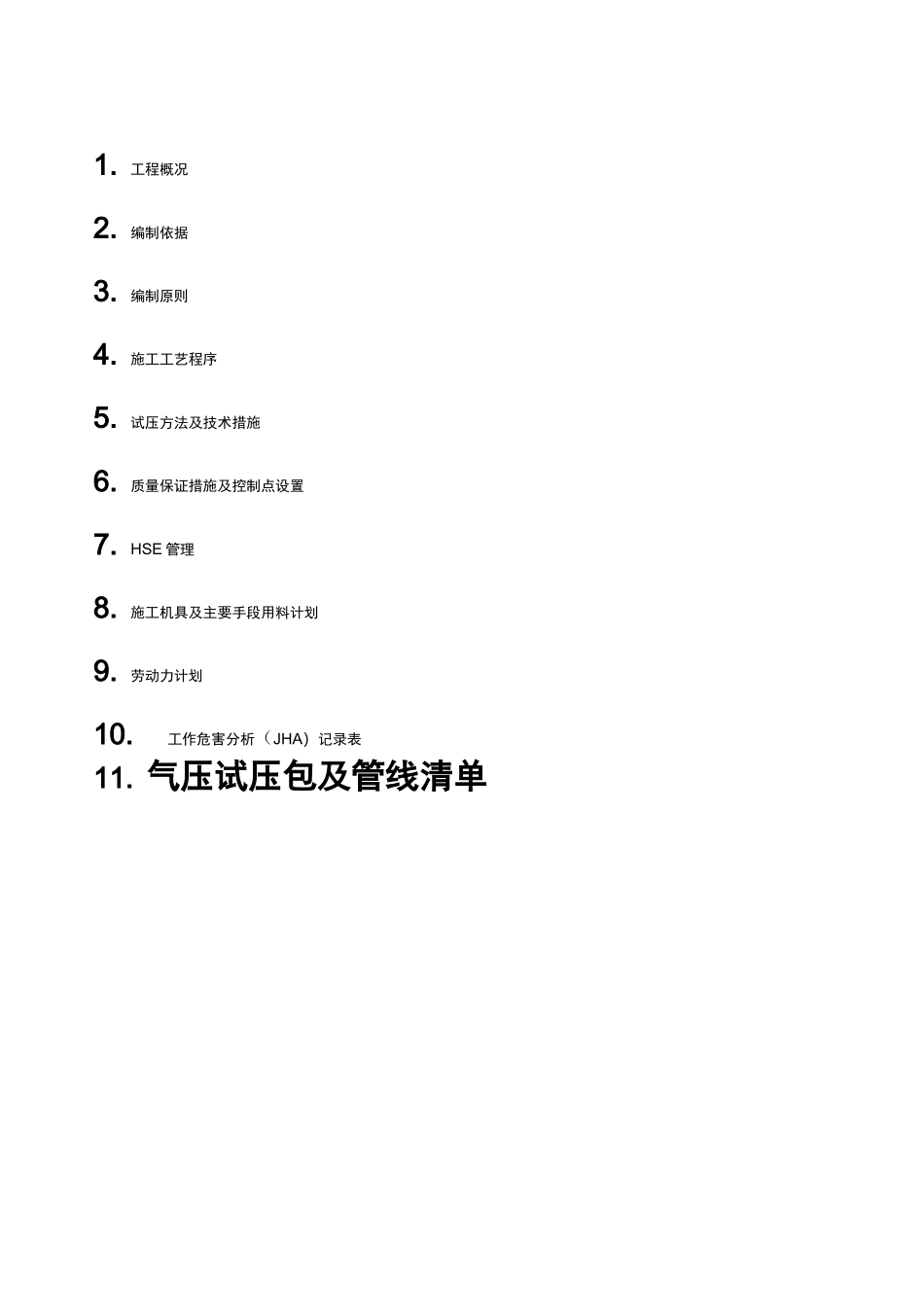

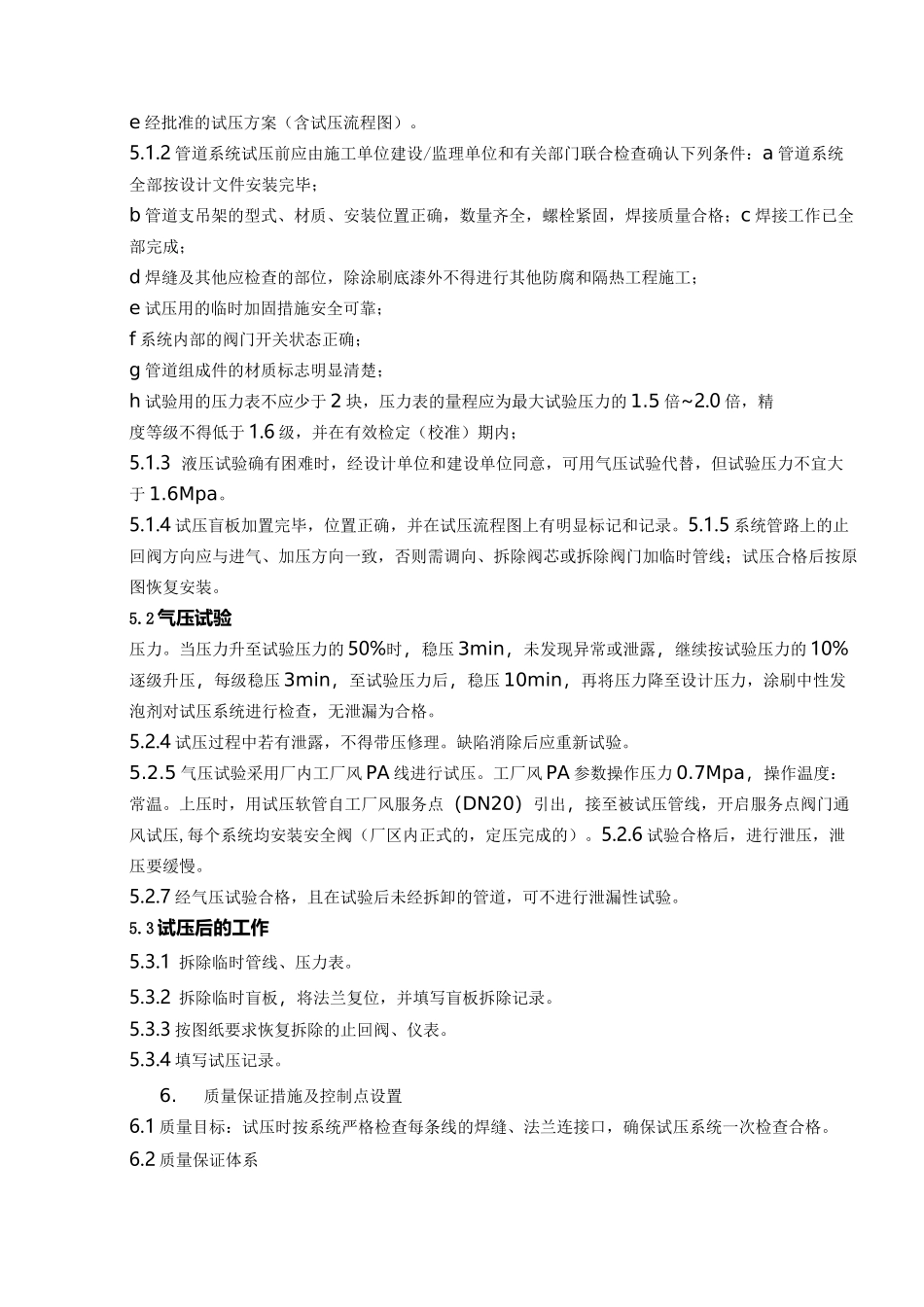

1.工程概况2.编制依据3.编制原则4.施工工艺程序5.试压方法及技术措施6.质量保证措施及控制点设置7.HSE 管理8.施工机具及主要手段用料计划9.劳动力计划10.工作危害分析（JHA）记录表11. 气压试压包及管线清单1)《石油化工金属管道工程施工质量验收规范》GB50517-SH3501-SH/T3503-2007SH/T3543-200727200PD-DP01-0001JGJ46-2005GB50484-20081.工程概况1.1 工程概况本工程为烟台万华 PO/AE―体化项目 PO/MTBE 装置，装置的建设规模为 24 万吨/年环氧丙烷(PO)及 76 万吨/年甲基叔丁基醚(MTBE)产品。根据设计说明，采用气压试验的试压包共 11 个，另外根据联络单(编号:WHYT/GL-C27-2200-2014-278)，经设计同意由水压试验改为气压试验的试压包共 12 个。详情见附表。为保证管道试压工作安全、顺利的进行，特编制本方案以指导施工。1.2 编制说明本方案为工艺管道试压方案的一个补充，针对气压试验的试压包做的专项施工方案。流程图见工艺管道试压方案。2.编制依据2)《石油化工有毒、可燃介质管道工程施工及验收规范》3)《石油化工建设工程交工技术文件规定》4)《石油化工建设工程施工过程技术文件规定》5)主装置及中间罐区管道表6)配管设计说明7)《施工现场临时用电安全技术规范》8)《石油化工建设工程施工安全技术规范》9)烟台万华《项目管理手册》、《HSE 管理体系》、《施工安全手册》。10) 南京工程公司《质量管理手册》、《安全管理规定》。11)系统试压包管理办法(WHYT/M-D05-016-2012)3.编制原则 3.1 原则上管径大于 24 寸的气体管线,不做在线的水压试验.以下管线不可以做在线的水压试验:PG-05096,PG-05385,PG-04125,PG-04061,PG-04284。3.2 火炬系统管道采用气压试验。DN1650 火炬管线采用正式盲板，正式垫片。3.3 对于液体压力试验有困难时，可用气压试验代替。3.4 在设计未规定试验压力时，气体压力试验的压力为设计压力的 1.15 倍，且不宜大于1.6Mpa。4.施工工艺程序5.试压方法及技术措施5・1 试压前准备不合格泄压整改0—A5方1案编管认审批:道试统资资料审查压冃―►J 应由建设/监理试压准备(临时管、盲 ―►位压施检查丄11 位和有管道进气［关及检查对e资除临时进行板，恢复管■审查宣确攵合格a 管道组成件、支承件、焊材的制造厂质量证明书；b 管道组成件、焊材的验证性和补充性检查试验记录；c 无损检测报告；d 设计变更；e 经批准的试压方案（含试压流程图）。5.1.2 管道系统试压前应由施工单位建设/...
