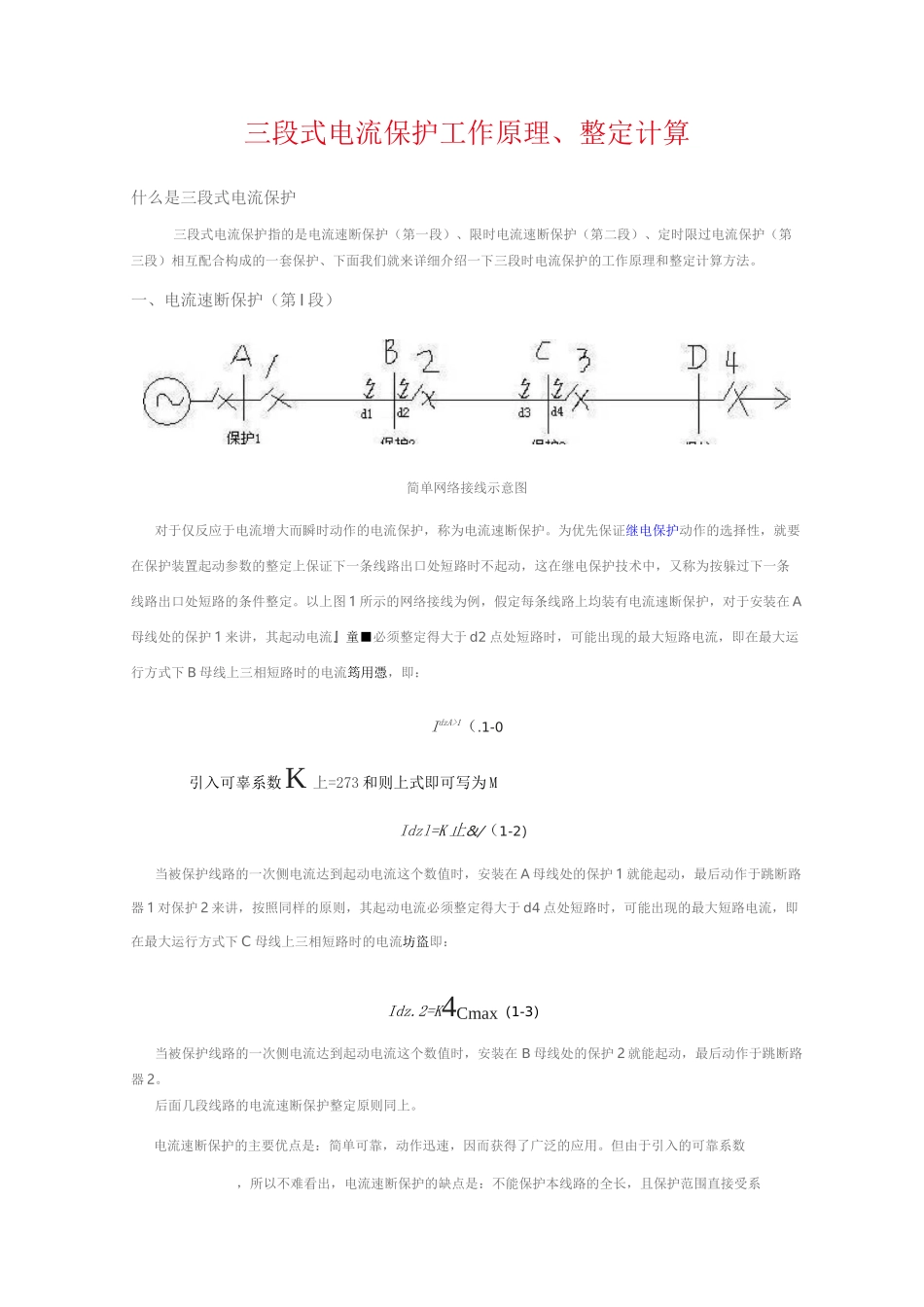

三段式电流保护工作原理、整定计算什么是三段式电流保护三段式电流保护指的是电流速断保护（第一段）、限时电流速断保护（第二段）、定时限过电流保护（第三段）相互配合构成的一套保护、下面我们就来详细介绍一下三段时电流保护的工作原理和整定计算方法
一、电流速断保护（第 I 段）简单网络接线示意图对于仅反应于电流增大而瞬时动作的电流保护，称为电流速断保护
为优先保证继电保护动作的选择性，就要在保护装置起动参数的整定上保证下一条线路出口处短路时不起动，这在继电保护技术中，又称为按躲过下一条线路出口处短路的条件整定
以上图 1 所示的网络接线为例，假定每条线路上均装有电流速断保护，对于安装在 A母线处的保护 1 来讲，其起动电流』童■必须整定得大于 d2 点处短路时，可能出现的最大短路电流，即在最大运行方式下 B 母线上三相短路时的电流筠用憑，即：IdzA>1（
1-0引入可辜系数K 上=273 和则上式即可写为 MIdzl=K 止&/（1-2）当被保护线路的一次侧电流达到起动电流这个数值时，安装在 A 母线处的保护 1 就能起动，最后动作于跳断路器 1 对保护 2 来讲，按照同样的原则，其起动电流必须整定得大于 d4 点处短路时，可能出现的最大短路电流，即在最大运行方式下 C 母线上三相短路时的电流坊盜即：Idz
2=K4Cmax（1-3）当被保护线路的一次侧电流达到起动电流这个数值时，安装在 B 母线处的保护 2 就能起动，最后动作于跳断路器 2
后面几段线路的电流速断保护整定原则同上
电流速断保护的主要优点是：简单可靠，动作迅速，因而获得了广泛的应用
但由于引入的可靠系数，所以不难看出，电流速断保护的缺点是：不能保护本线路的全长，且保护范围直接受系统运行方式变化的影响
运行实践证明，电流速断保护的保护范围大概是本线路的 85%~90%

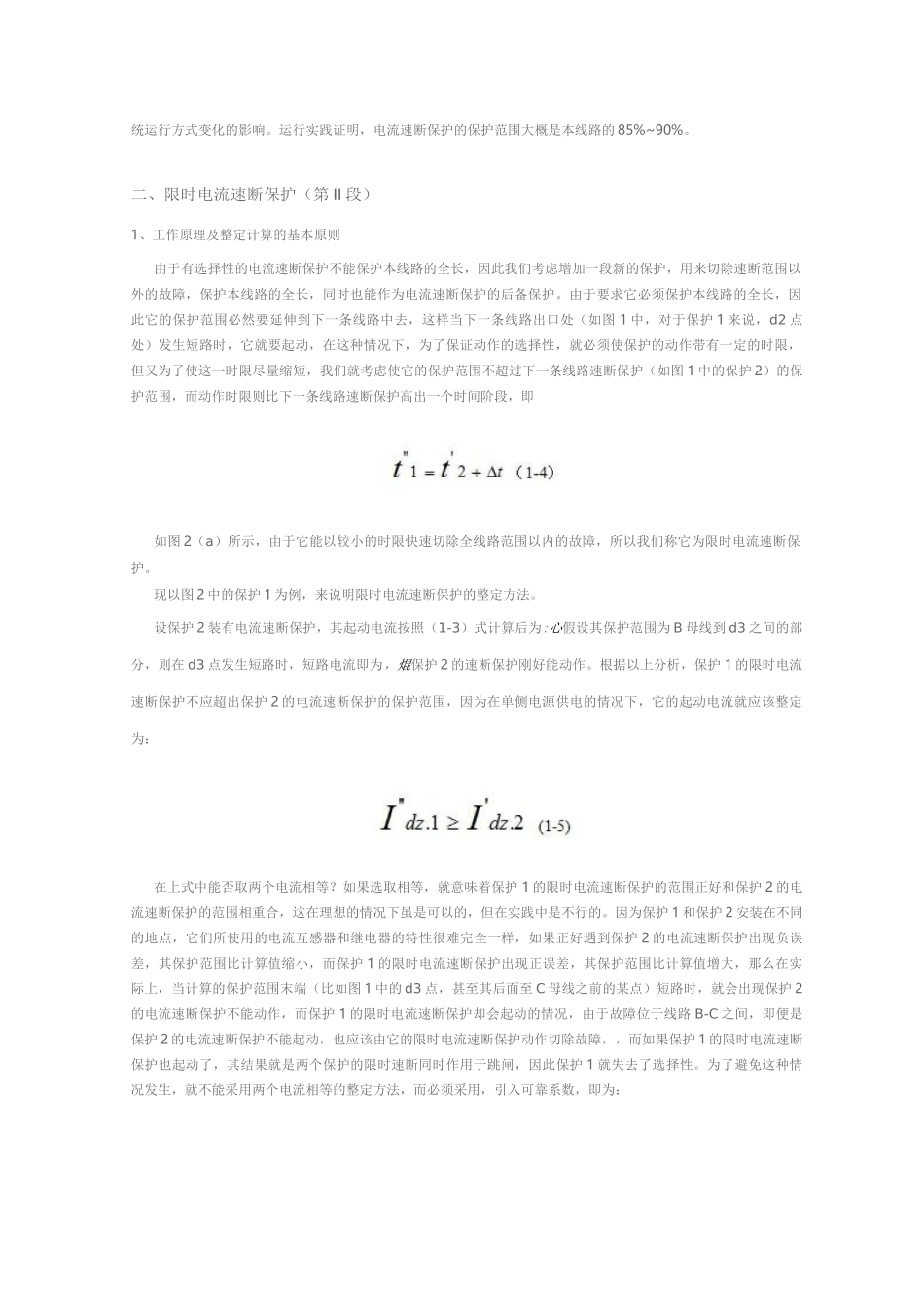

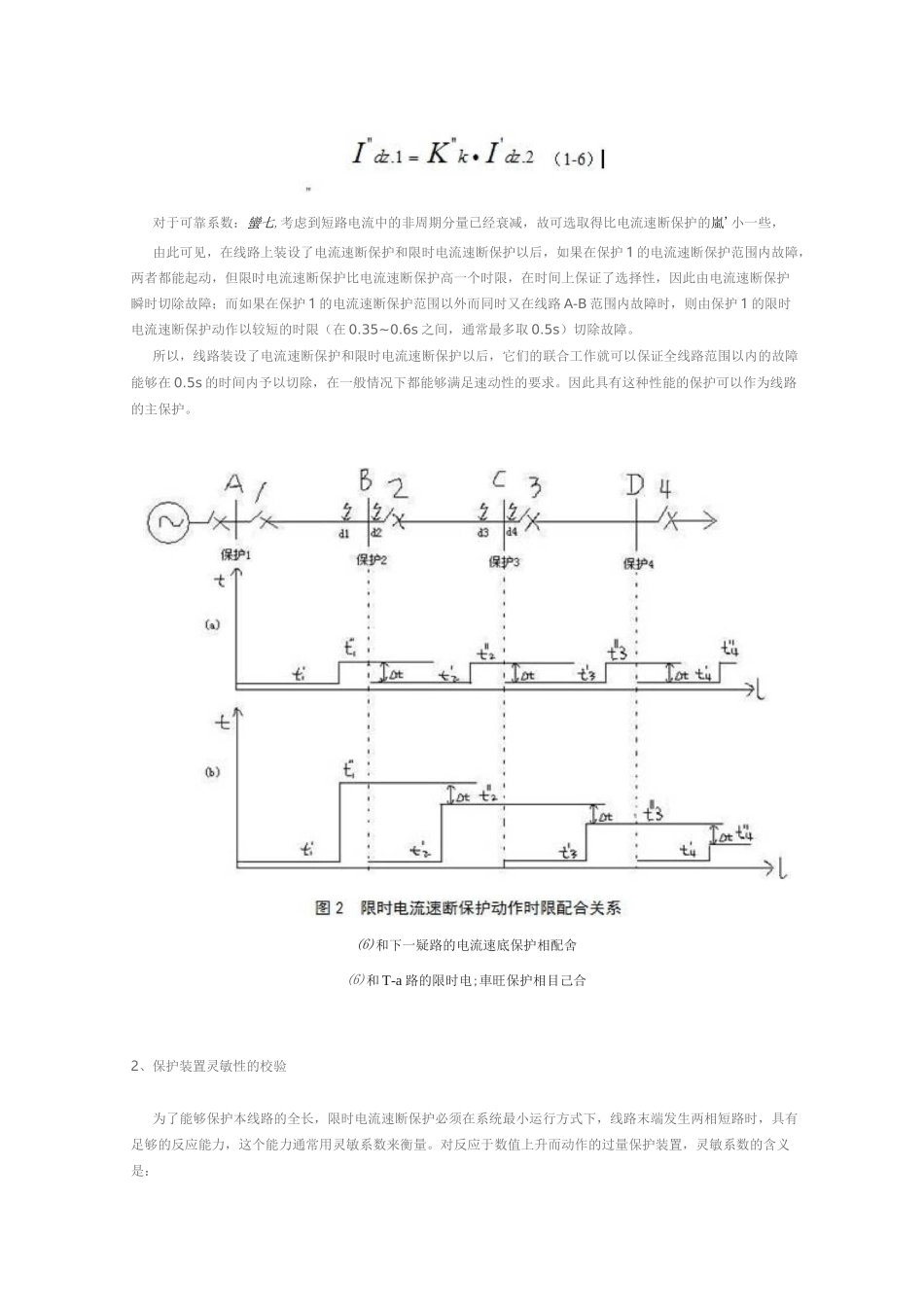

二、限时电流速断保护（第 II 段）1、工作原理
