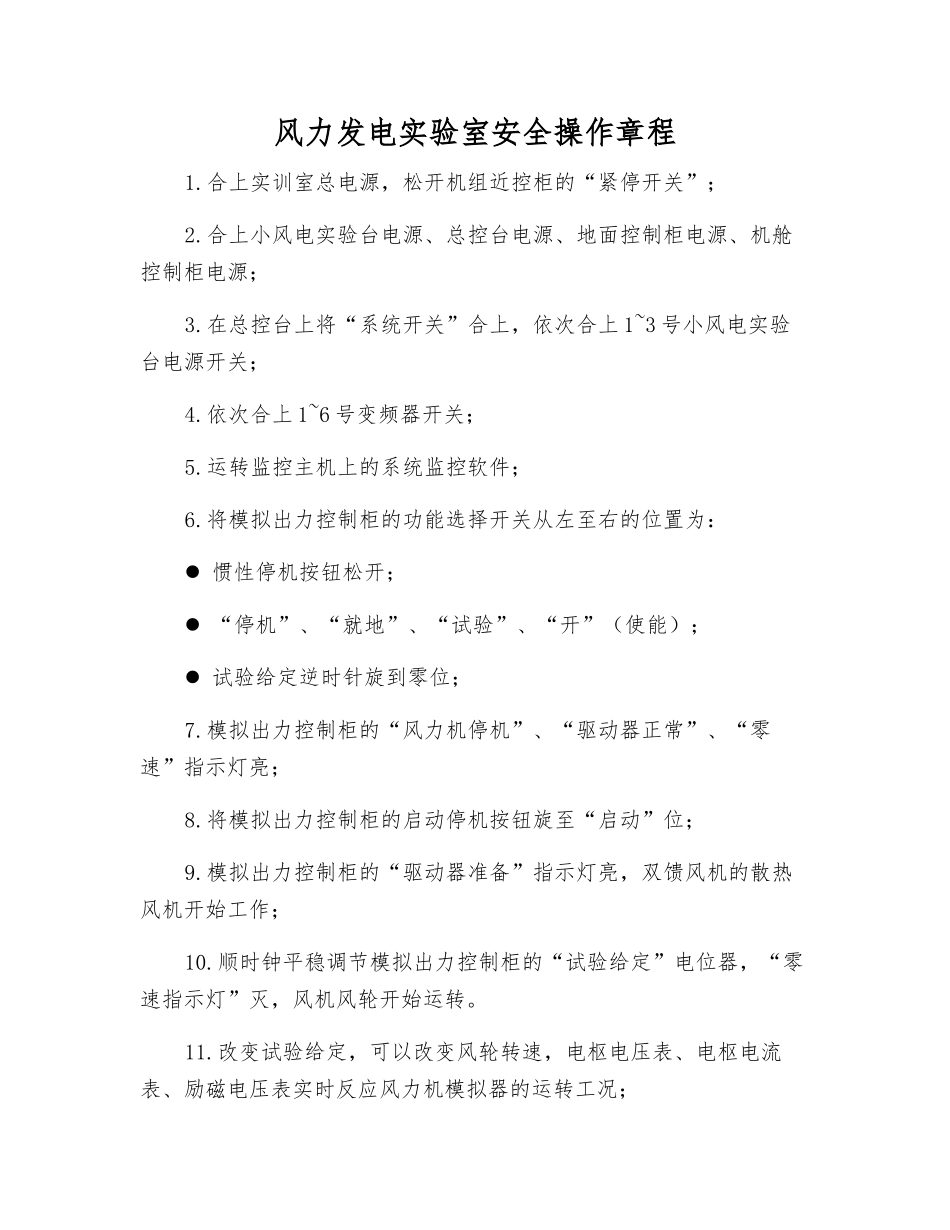

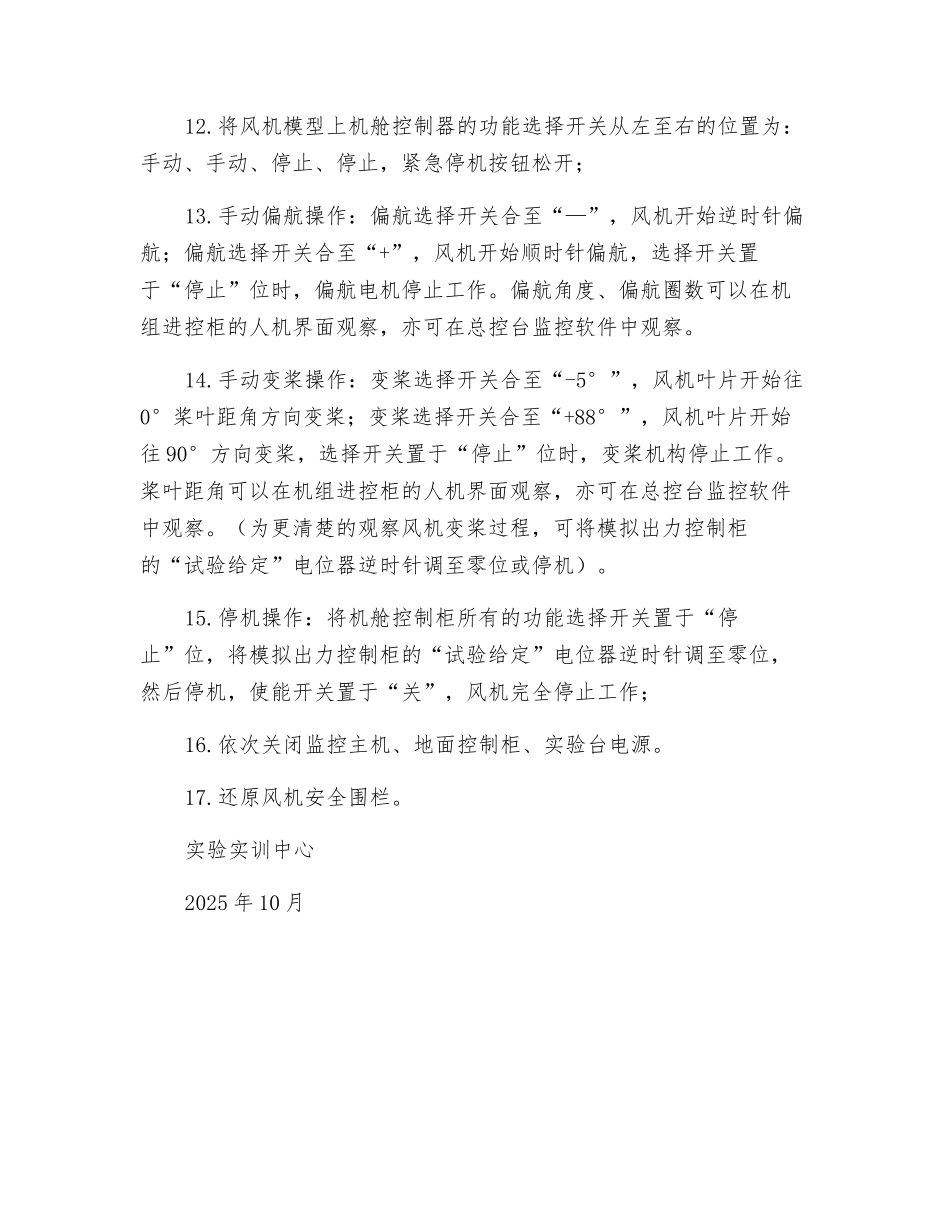

风力发电实验室安全操作章程1.合上实训室总电源，松开机组近控柜的“紧停开关”；2.合上小风电实验台电源、总控台电源、地面控制柜电源、机舱控制柜电源；3.在总控台上将“系统开关”合上，依次合上 1~3 号小风电实验台电源开关；4.依次合上 1~6 号变频器开关；5.运转监控主机上的系统监控软件；6.将模拟出力控制柜的功能选择开关从左至右的位置为： 惯性停机按钮松开； “停机”、“就地”、“试验”、“开”（使能）； 试验给定逆时针旋到零位；7.模拟出力控制柜的“风力机停机”、“驱动器正常”、“零速”指示灯亮；8.将模拟出力控制柜的启动停机按钮旋至“启动”位；9.模拟出力控制柜的“驱动器准备”指示灯亮，双馈风机的散热风机开始工作；10.顺时钟平稳调节模拟出力控制柜的“试验给定”电位器，“零速指示灯”灭，风机风轮开始运转。11.改变试验给定，可以改变风轮转速，电枢电压表、电枢电流表、励磁电压表实时反应风力机模拟器的运转工况；12.将风机模型上机舱控制器的功能选择开关从左至右的位置为：手动、手动、停止、停止，紧急停机按钮松开；13.手动偏航操作：偏航选择开关合至“—”，风机开始逆时针偏航；偏航选择开关合至“+”，风机开始顺时针偏航，选择开关置于“停止”位时，偏航电机停止工作。偏航角度、偏航圈数可以在机组进控柜的人机界面观察，亦可在总控台监控软件中观察。14.手动变桨操作：变桨选择开关合至“-5°”，风机叶片开始往0°桨叶距角方向变桨；变桨选择开关合至“+88°”，风机叶片开始往 90°方向变桨，选择开关置于“停止”位时，变桨机构停止工作。桨叶距角可以在机组进控柜的人机界面观察，亦可在总控台监控软件中观察。（为更清楚的观察风机变桨过程，可将模拟出力控制柜的“试验给定”电位器逆时针调至零位或停机）。15.停机操作：将机舱控制柜所有的功能选择开关置于“停止”位，将模拟出力控制柜的“试验给定”电位器逆时针调至零位，然后停机，使能开关置于“关”，风机完全停止工作；16.依次关闭监控主机、地面控制柜、实验台电源。17.还原风机安全围栏。实验实训中心2025 年 10 月
