临时用水设计VIP免费

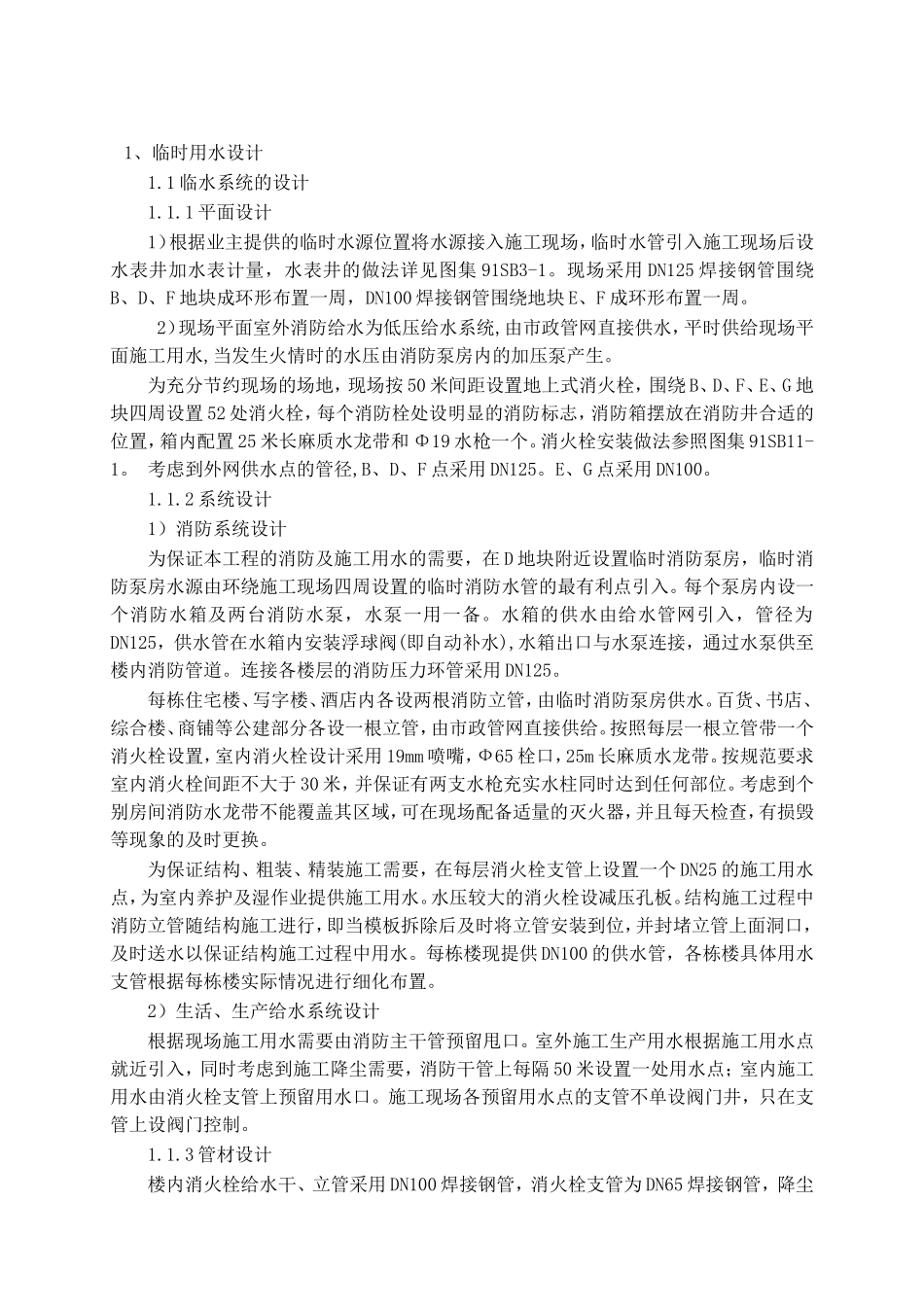

1、临时用水设计1.1临水系统的设计1.1.1平面设计1）根据业主提供的临时水源位置将水源接入施工现场，临时水管引入施工现场后设水表井加水表计量，水表井的做法详见图集91SB3-1。现场采用DN125焊接钢管围绕B、D、F地块成环形布置一周，DN100焊接钢管围绕地块E、F成环形布置一周。2）现场平面室外消防给水为低压给水系统,由市政管网直接供水，平时供给现场平面施工用水,当发生火情时的水压由消防泵房内的加压泵产生。为充分节约现场的场地，现场按50米间距设置地上式消火栓，围绕B、D、F、E、G地块四周设置52处消火栓，每个消防栓处设明显的消防标志，消防箱摆放在消防井合适的位置，箱内配置25米长麻质水龙带和Φ19水枪一个。消火栓安装做法参照图集91SB11-1。考虑到外网供水点的管径,B、D、F点采用DN125。E、G点采用DN100。1.1.2系统设计1）消防系统设计为保证本工程的消防及施工用水的需要，在D地块附近设置临时消防泵房，临时消防泵房水源由环绕施工现场四周设置的临时消防水管的最有利点引入。每个泵房内设一个消防水箱及两台消防水泵，水泵一用一备。水箱的供水由给水管网引入，管径为DN125，供水管在水箱内安装浮球阀(即自动补水),水箱出口与水泵连接，通过水泵供至楼内消防管道。连接各楼层的消防压力环管采用DN125。每栋住宅楼、写字楼、酒店内各设两根消防立管，由临时消防泵房供水。百货、书店、综合楼、商铺等公建部分各设一根立管，由市政管网直接供给。按照每层一根立管带一个消火栓设置，室内消火栓设计采用19mm喷嘴，Ф65栓口，25m长麻质水龙带。按规范要求室内消火栓间距不大于30米，并保证有两支水枪充实水柱同时达到任何部位。考虑到个别房间消防水龙带不能覆盖其区域，可在现场配备适量的灭火器，并且每天检查，有损毁等现象的及时更换。为保证结构、粗装、精装施工需要，在每层消火栓支管上设置一个DN25的施工用水点，为室内养护及湿作业提供施工用水。水压较大的消火栓设减压孔板。结构施工过程中消防立管随结构施工进行，即当模板拆除后及时将立管安装到位，并封堵立管上面洞口，及时送水以保证结构施工过程中用水。每栋楼现提供DN100的供水管，各栋楼具体用水支管根据每栋楼实际情况进行细化布置。2）生活、生产给水系统设计根据现场施工用水需要由消防主干管预留甩口。室外施工生产用水根据施工用水点就近引入，同时考虑到施工降尘需要，消防干管上每隔50米设置一处用水点；室内施工用水由消火栓支管上预留用水口。施工现场各预留用水点的支管不单设阀门井，只在支管上设阀门控制。1.1.3管材设计楼内消火栓给水干、立管采用DN100焊接钢管，消火栓支管为DN65焊接钢管，降尘和楼上生产用水管道采用DN25焊接钢管。每根支管上均设阀门，主干管上出阀门井两侧加阀门，最远端加阀门，主干管采用铸钢涡轮蝶阀，生活给水采用铜质阀门，生产给水采用铸钢阀门，主干管阀门正常情况下常开。1．1．4现场用水量设计a.施工现场用水量计算q1=K1Σ（Q1*N1/T1*t）*（K2/8*3600）式中q1—施工用水量（L/S）K1—未预计的施工用水系数（1.05～1.15）Q1—年（季）度工程量（以实物计量单位来表示）N1—施工用水定额T1—年（季）度有效作业日（天）t—每天工作班数（班）K2—用水不均衡系数由于本工程采用商品混凝土，用水主要用来养护混凝土。，q1=1.15×900000×215×1.5/(270×8×3600)=43.2L/Sb.施工机械用水量计算q2=K1ΣQ2N2K3/8*3600式中q2—机械用水量（L/S）K1—未预计施工用水系数（1.05～1.15）Q2—同一种机械台数N2—施工机械台班用水定额K3—施工现场用水不均衡系数本工程无大型施工用水设备，该部分用水量可忽略。c.施工现场生活用水量计算q3=P1×N3×K4/t*8*3600式中q3—施工现场生活用水量（L/S）P1—施工现场高峰昼夜人数N3—施工现场用水定额（20～60L/人＊班）t—每天工作班数,取2K4—施工现场用水不均衡系数所以q3＝2000×40×1.4/(2×8×3600)＝1.941L/Sd.生活区生活用水量q4=P2×N4×K5/24*3600式中q4—生活区生活用水（L/S）P2—生活区人数N4—生活区昼夜全部生活用水定额K5—生活区用水不均衡系数q4=200×100×1.5/24*3600=0.34/Se.消防用水量查表知：q5=...
