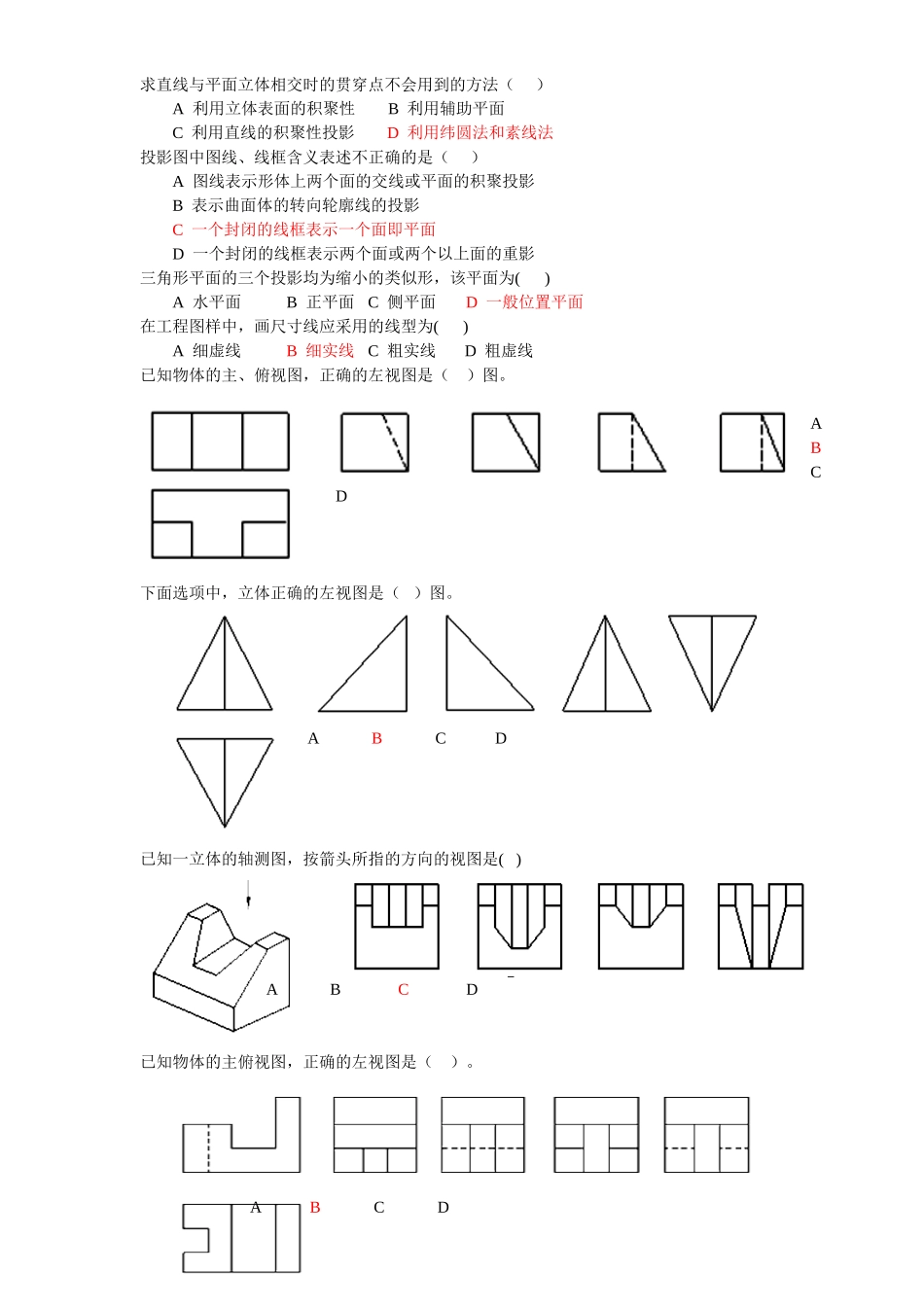

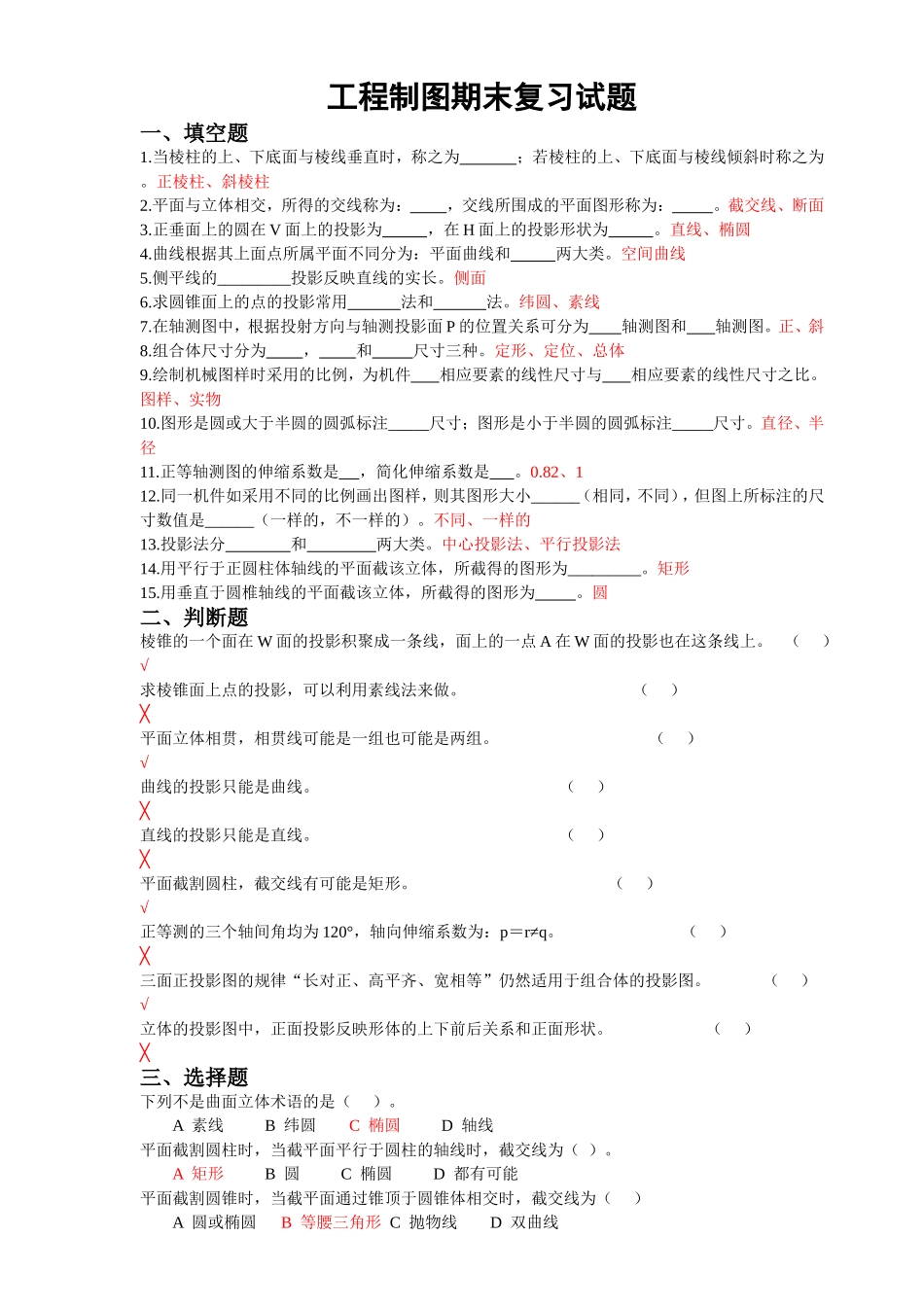

工程制图期末复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。空间曲线5.侧平线的_________投影反映直线的实长。侧面6.求圆锥面上的点的投影常用法和法。纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。正、斜8.组合体尺寸分为，和尺寸三种。定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。不同、一样的13.投影法分和两大类。中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。（）√求棱锥面上点的投影，可以利用素线法来做。（）╳平面立体相贯，相贯线可能是一组也可能是两组。（）√曲线的投影只能是曲线。（）╳直线的投影只能是直线。（）╳平面截割圆柱，截交线有可能是矩形。（）√正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。（）√立体的投影图中，正面投影反映形体的上下前后关系和正面形状。（）╳三、选择题下列不是曲面立体术语的是（）。A素线B纬圆C椭圆D轴线平面截割圆柱时，当截平面平行于圆柱的轴线时，截交线为（）。A矩形B圆C椭圆D都有可能平面截割圆锥时，当截平面通过锥顶于圆锥体相交时，截交线为（）A圆或椭圆B等腰三角形C抛物线D双曲线求直线与平面立体相交时的贯穿点不会用到的方法（）A利用立体表面的积聚性B利用辅助平面C利用直线的积聚性投影D利用纬圆法和素线法投影图中图线、线框含义表述不正确的是（）A图线表示形体上两个面的交线或平面的积聚投影B表示曲面体的转向轮廓线的投影C一个封闭的线框表示一个面即平面D一个封闭的线框表示两个面或两个以上面的重影三角形平面的三个投影均为缩小的类似形，该平面为()A水平面B正平面C侧平面D一般位置平面在工程图样中，画尺寸线应采用的线型为()A细虚线B细实线C粗实线D粗虚线已知物体的主、俯视图，正确的左视图是（）图。ABCD下面选项中，立体正确的左视图是（）图。ABCD已知一立体的轴测图，按箭头所指的方向的视图是()ABCD已知物体的主俯视图，正确的左视图是（）。ABCD已知主视图和俯视图，正确的左视图是（）。ABCD已知立体的三视图，选择正确的立体图（）。ABCD点A在圆柱表面上，正确的一组视图是（）ABCD已知带有圆柱孔的半球体的四组投影，正确的画法是（）图。ABCD已知圆柱切割后的主、俯视图，正确的左视图是（）图。ABCD已知主视图和俯视图，选择正确的左视图（）。已知主视图和俯视图，选择正确的左视图（）。已知主视图和俯视图，选择正确的左视图（）。ABCDABCD四、读图题指出图中的最高、最低、最左、最右、最前、最后的点。最高点：C最低点：B最前点：C最后点：A最左点：A最右点：C判断点K是否在直线AB上K直线AB上不在判断两直线位置关系ABCD___________________________平行交叉交叉判定两直线的相对位置（平行、相交、交叉）。____________________________________交叉相交交叉平行根据立体图，补齐三视图中所缺图线。并在指定位置写出各直线、平面的名称。AB是线侧平CD是线侧垂P平面是面侧垂对照立体图，补齐视图中所缺图线。并在指定位置写出各直线、平面的名称。AB是线一般位置直CD是线侧平P平面是面正垂在三视图中标出直线AB、CD的投...
