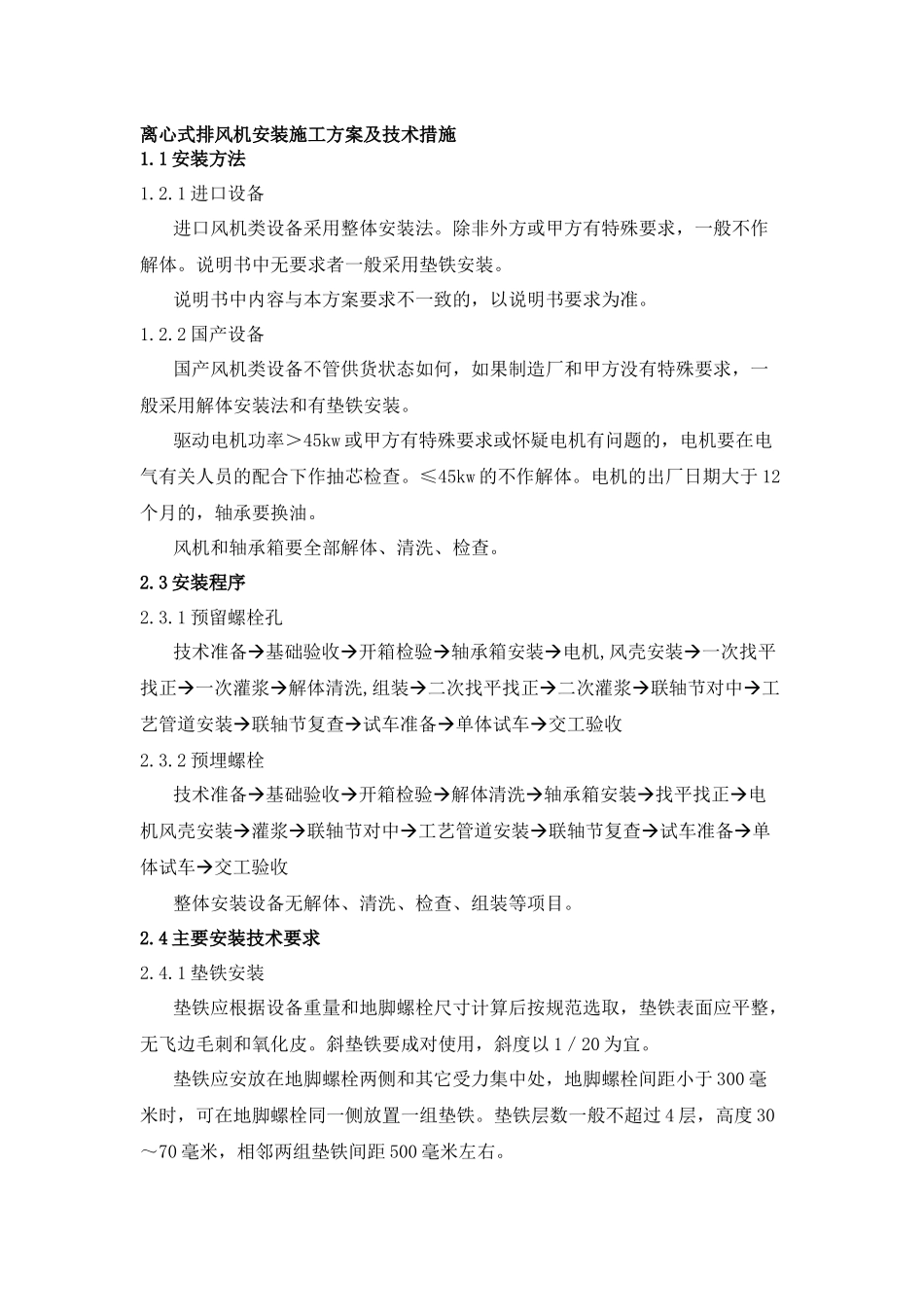

离心式排风机安装施工方案及技术措施_第1页
1/7
离心式排风机安装施工方案及技术措施_第2页
2/7
离心式排风机安装施工方案及技术措施_第3页
3/7
离心式排风机安装施工方案及技术措施1.1安装方法1.2.1进口设备进口风机类设备采用整体安装法。除非外方或甲方有特殊要求,一般不作解体。说明书中无要求者一般采用垫铁安装。说明书中内容与本方案要求不一致的,以说明书要求为准。1.2.2国产设备国产风机类设备不管供货状态如何,如果制造厂和甲方没有特殊要求,一般采用解体安装法和有垫铁安装。驱动电机功率>45kw或甲方有特殊要求或怀疑电机有问题的,电机要在电气有关人员的配合下作抽芯检查。≤45kw的不作解体。电机的出厂日期大于12个月的,轴承要换油。风机和轴承箱要全部解体、清洗、检查。2.3安装程序2.3.1预留螺栓孔技术准备基础验收开箱检验轴承箱安装电机,风壳安装一次找平找正一次灌浆解体清洗,组装二次找平找正二次灌浆联轴节对中工艺管道安装联轴节复查试车准备单体试车交工验收2.3.2预埋螺栓技术准备基础验收开箱检验解体清洗轴承箱安装找平找正电机风壳安装灌浆联轴节对中工艺管道安装联轴节复查试车准备单体试车交工验收整体安装设备无解体、清洗、检查、组装等项目。2.4主要安装技术要求2.4.1垫铁安装垫铁应根据设备重量和地脚螺栓尺寸计算后按规范选取,垫铁表面应平整,无飞边毛刺和氧化皮。斜垫铁要成对使用,斜度以1/20为宜。垫铁应安放在地脚螺栓两侧和其它受力集中处,地脚螺栓间距小于300毫米时,可在地脚螺栓同一侧放置一组垫铁。垫铁层数一般不超过4层,高度30~70毫米,相邻两组垫铁间距500毫米左右。垫铁与设备底座应接触均匀,用0.05毫米塞尺检查时塞入长度不得超过垫铁长(宽)度的1/3。设备找平找正后,垫铁组应露出设备底座10~30毫米,垫铁层间要进行点焊。安装在钢架上的垫铁要与钢架焊牢。垫铁安装后24小时内要进行二次灌浆。2.4.2地脚螺栓地脚螺栓应垂直安装,与预留螺栓孔四周的间距不小于15毫米,且不得挨住底部。砼强度达到75%时,可把紧地脚螺栓。把紧后,螺栓应露出螺母1.5~3个螺距。露出部分要涂油保护。把紧地脚螺栓应均匀进行,力矩按规范要求。2.4.3找平找正2.4.3.1离心式风机(1)标高:标高在设备底座下面或轴心线上测量,允许偏差±5毫米。(2)中心线位移≤5毫米(3)水平度:水平度在轴承箱中分面上或轴的延伸端上测量,风壳水平在出风口法兰面上或机加工面上测量,风壳水平仅作为参考,以保证风壳和转子轴的对中为准。电机不考虑水平,以保证和轴承箱的对中为准。整体安装的轴承箱:纵、横向水平允差≤0.10/1000两半安装的轴承箱:每个轴承箱的纵向水平≤0.04/1000,横向水平≤0.08/1000主轴的水平度:≤0.04/1000(4)两半安装的轴承孔对主轴轴线在水平面内的对称度≤0.06毫米。可测量轴承箱与主轴两侧密封的径向间隙之差。2.4.3.2轴流式风机(1)标高,中心线位移要求同2.4.3.1(1)。(2)水平度:整体安装水平度和垂直度在底座和风筒上测量,≤1/1000解体安装水平度在主轴和轴承箱中分面上测量,≤0.1/1000两半安装的轴承箱轴承孔对主轴线的同轴度,≤0.1毫米(3)垂直安装的风机其水平度在轮毂或减速机加工面上测量,≤0.1/10002.4.3.3罗茨式风机(1)标高,中心线位移要求同2.4.3.1(1)。(2)水平度:纵横向水平度在主轴和进排气法兰面上测量,≤0.2/10002.4.4解体清洗和组装2.4.4.1离心式风机(1)解体清洗将机壳和轴承箱拆开,清洗转子、轴承体和轴承。转子直接装在电机轴上的风机可不拆卸。清洗用的溶液要符合有关规定。轴承箱的冷却水管道要畅通,并进行水压试验。调节机构应清洗洁净,转动应灵活。(2)轴承箱组装轴承箱组装前应进行煤油试漏。滚动轴承轴承箱:检查轴承的轴向游隙,应符合出厂技术文件的说明。检查轴承压盖与轴承外圈的轴向间隙:固定侧≤0.10;活动侧间隙=L+0.15L=α×L×t式中:L为两轴承间的距离t为轴与壳体(轴承)的温度差,一般取10~15℃α为轴的线膨胀系数(钢=12×10-6)1/℃0.15为膨胀后的剩余轴向间隙滑动轴承轴承箱:检查滑动轴承下瓦与轴的接触情况,接触面积≥60%,接触长度≥瓦长的80%。推力轴承与止推盘的接触面积≥70%止推面积。轴瓦...
