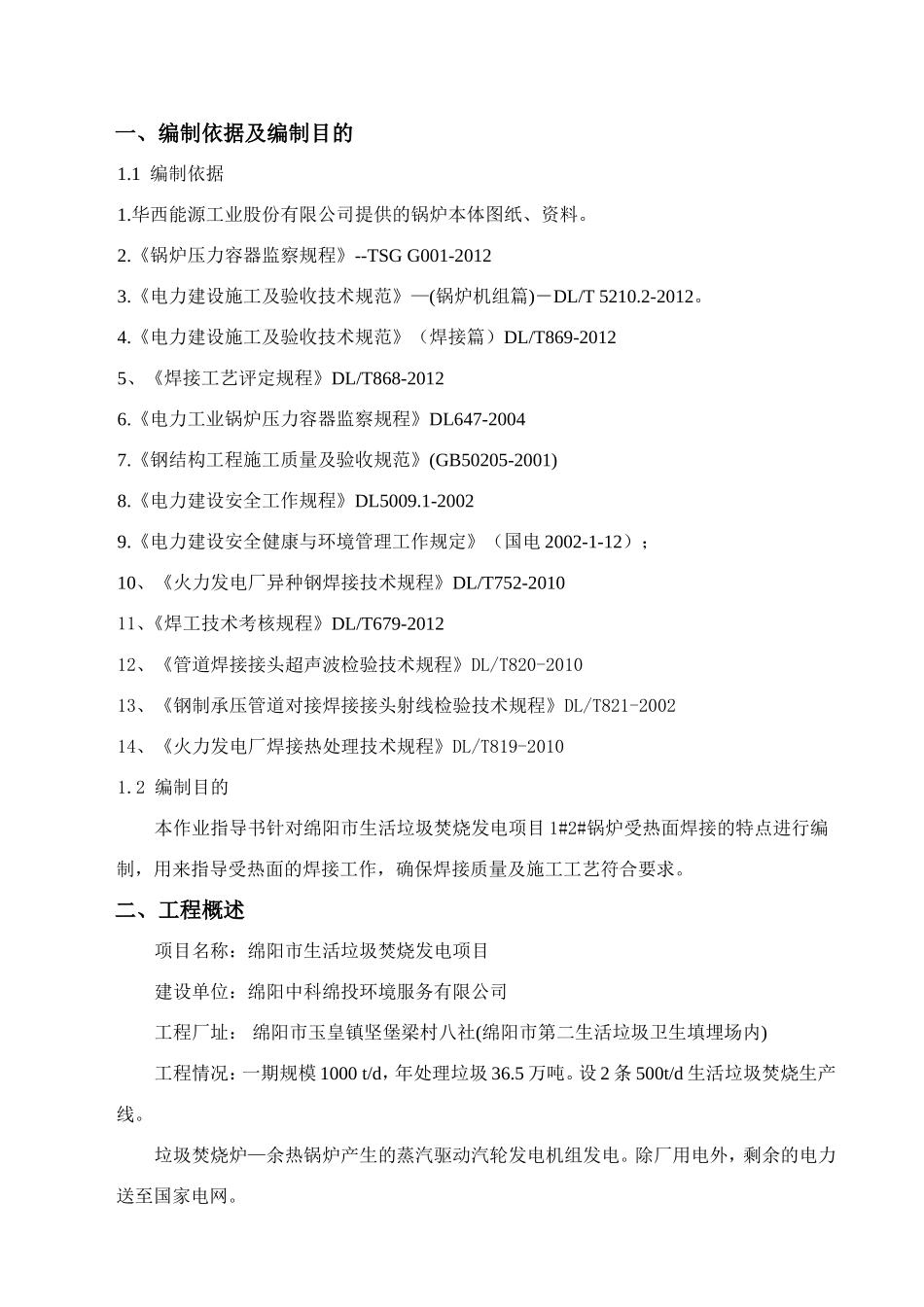

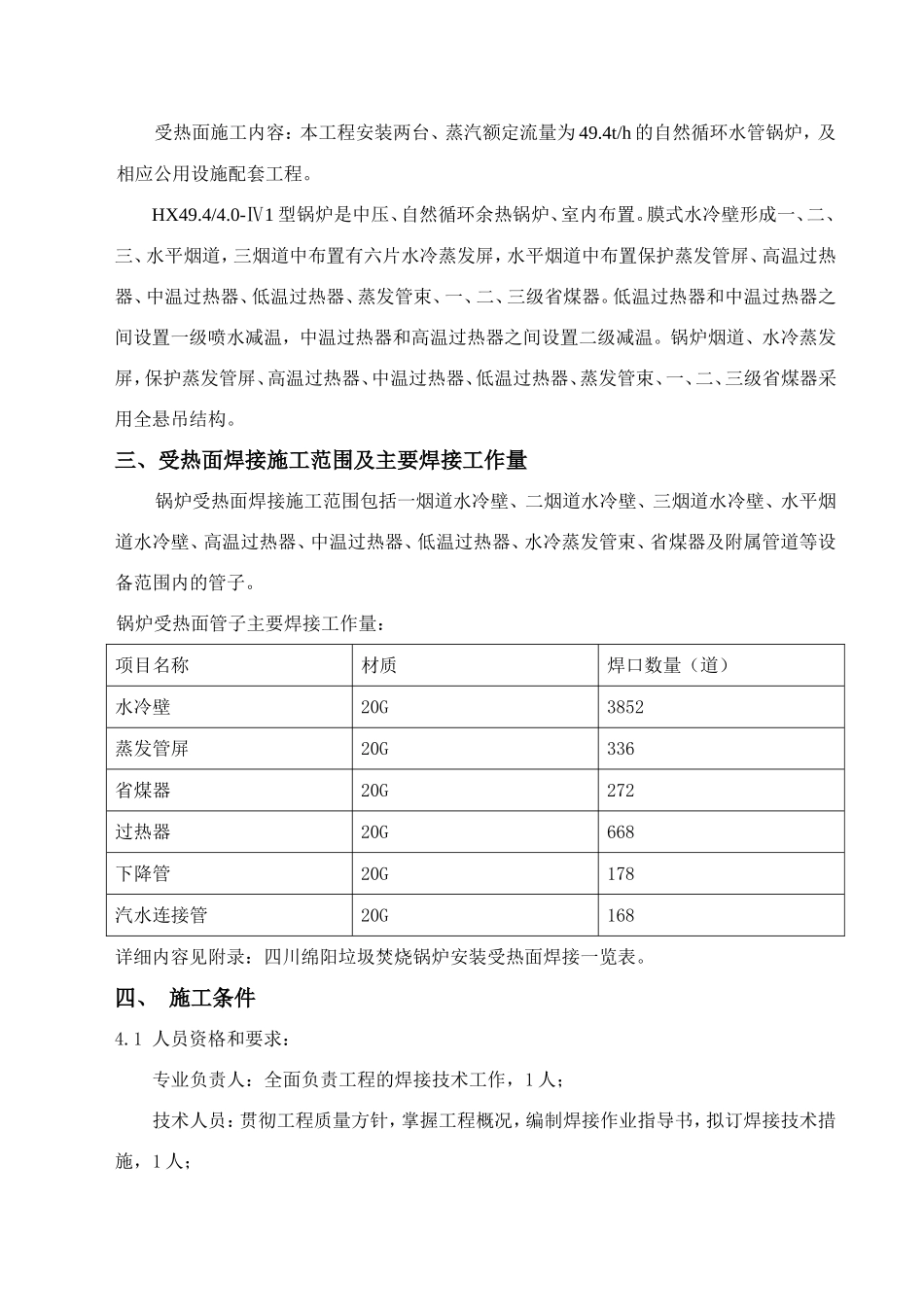

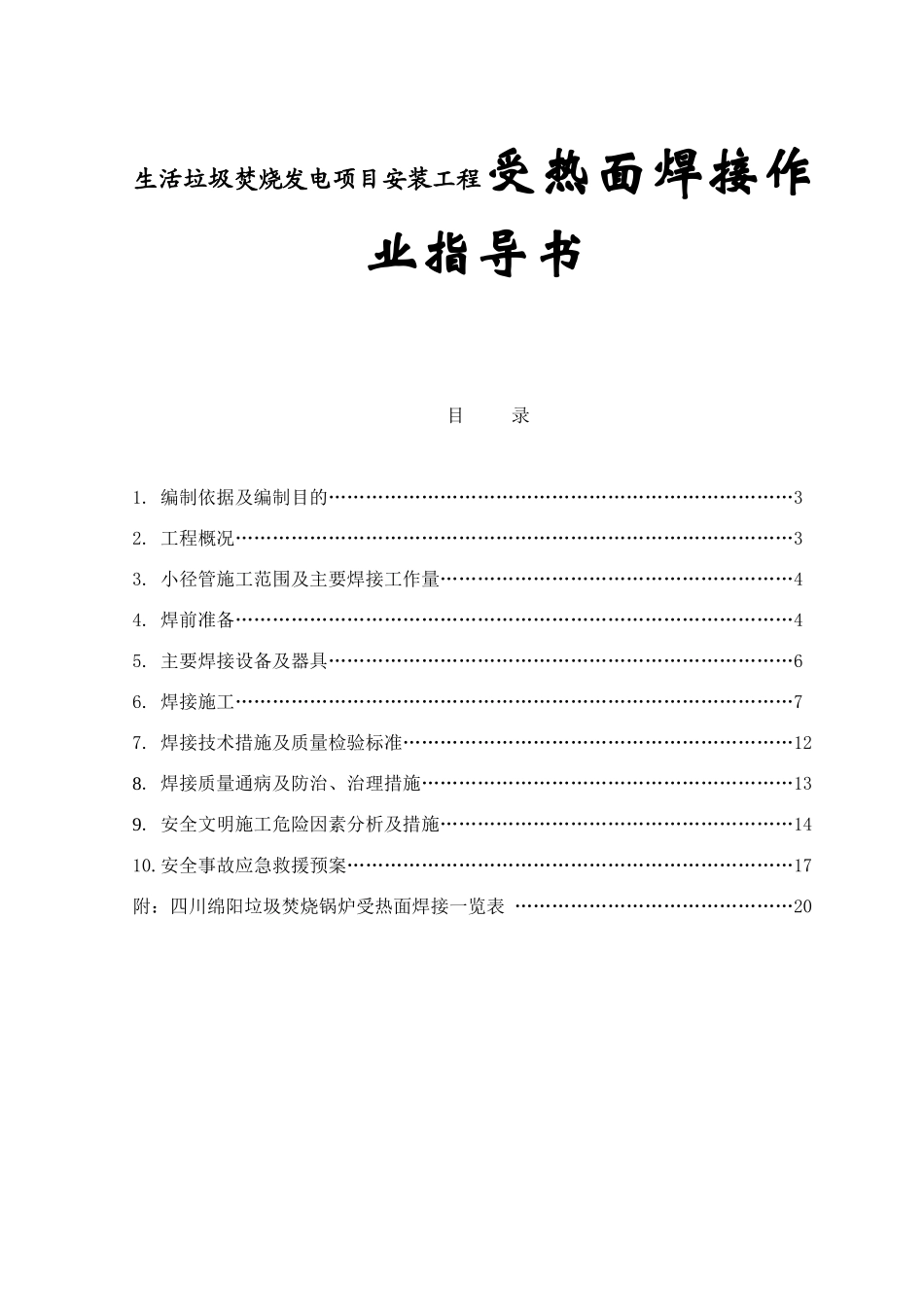

生活垃圾焚烧发电项目安装工程受热面焊接作业指导书目录1.编制依据及编制目的…………………………………………………………………32.工程概况………………………………………………………………………………33.小径管施工范围及主要焊接工作量…………………………………………………44.焊前准备………………………………………………………………………………45.主要焊接设备及器具…………………………………………………………………66.焊接施工………………………………………………………………………………77.焊接技术措施及质量检验标准………………………………………………………128.焊接质量通病及防治、治理措施……………………………………………………139.安全文明施工危险因素分析及措施…………………………………………………1410.安全事故应急救援预案………………………………………………………………17附：四川绵阳垃圾焚烧锅炉受热面焊接一览表………………………………………20一、编制依据及编制目的1.1编制依据1.华西能源工业股份有限公司提供的锅炉本体图纸、资料。2.《锅炉压力容器监察规程》--TSGG001-20123.《电力建设施工及验收技术规范》—(锅炉机组篇)―DL/T5210.2-2012。4.《电力建设施工及验收技术规范》（焊接篇）DL/T869-20125、《焊接工艺评定规程》DL/T868-20126.《电力工业锅炉压力容器监察规程》DL647-20047.《钢结构工程施工质量及验收规范》(GB50205-2001)8.《电力建设安全工作规程》DL5009.1-20029.《电力建设安全健康与环境管理工作规定》（国电2002-1-12）；10、《火力发电厂异种钢焊接技术规程》DL/T752-201011、《焊工技术考核规程》DL/T679-201212、《管道焊接接头超声波检验技术规程》DL/T820-201013、《钢制承压管道对接焊接接头射线检验技术规程》DL/T821-200214、《火力发电厂焊接热处理技术规程》DL/T819-20101.2编制目的本作业指导书针对绵阳市生活垃圾焚烧发电项目1#2#锅炉受热面焊接的特点进行编制，用来指导受热面的焊接工作，确保焊接质量及施工工艺符合要求。二、工程概述项目名称：绵阳市生活垃圾焚烧发电项目建设单位：绵阳中科绵投环境服务有限公司工程厂址：绵阳市玉皇镇坚堡梁村八社(绵阳市第二生活垃圾卫生填埋场内)工程情况：一期规模1000t/d，年处理垃圾36.5万吨。设2条500t/d生活垃圾焚烧生产线。垃圾焚烧炉—余热锅炉产生的蒸汽驱动汽轮发电机组发电。除厂用电外，剩余的电力送至国家电网。受热面施工内容：本工程安装两台、蒸汽额定流量为49.4t/h的自然循环水管锅炉，及相应公用设施配套工程。HX49.4/4.0-1Ⅳ型锅炉是中压、自然循环余热锅炉、室内布置。膜式水冷壁形成一、二、三、水平烟道，三烟道中布置有六片水冷蒸发屏，水平烟道中布置保护蒸发管屏、高温过热器、中温过热器、低温过热器、蒸发管束、一、二、三级省煤器。低温过热器和中温过热器之间设置一级喷水减温，中温过热器和高温过热器之间设置二级减温。锅炉烟道、水冷蒸发屏，保护蒸发管屏、高温过热器、中温过热器、低温过热器、蒸发管束、一、二、三级省煤器采用全悬吊结构。三、受热面焊接施工范围及主要焊接工作量锅炉受热面焊接施工范围包括一烟道水冷壁、二烟道水冷壁、三烟道水冷壁、水平烟道水冷壁、高温过热器、中温过热器、低温过热器、水冷蒸发管束、省煤器及附属管道等设备范围内的管子。锅炉受热面管子主要焊接工作量：项目名称材质焊口数量（道）水冷壁20G3852蒸发管屏20G336省煤器20G272过热器20G668下降管20G178汽水连接管20G168详细内容见附录：四川绵阳垃圾焚烧锅炉安装受热面焊接一览表。四、施工条件4.1人员资格和要求：专业负责人：全面负责工程的焊接技术工作，1人；技术人员：贯彻工程质量方针，掌握工程概况，编制焊接作业指导书，拟订焊接技术措施，1人；质检人员：负责焊接工程质量的全过程控制及相关质量措施的实施，1人；焊工：焊工必须经《焊工技术考核规程》考核合格，并取得相应施工项目焊接资格。焊接前施焊焊工要进行与实际条件相适应的模拟练习，练习管经外观检查、透视检验合格后方可正式焊接。人员联络...
