GPS控制点复测成果报告

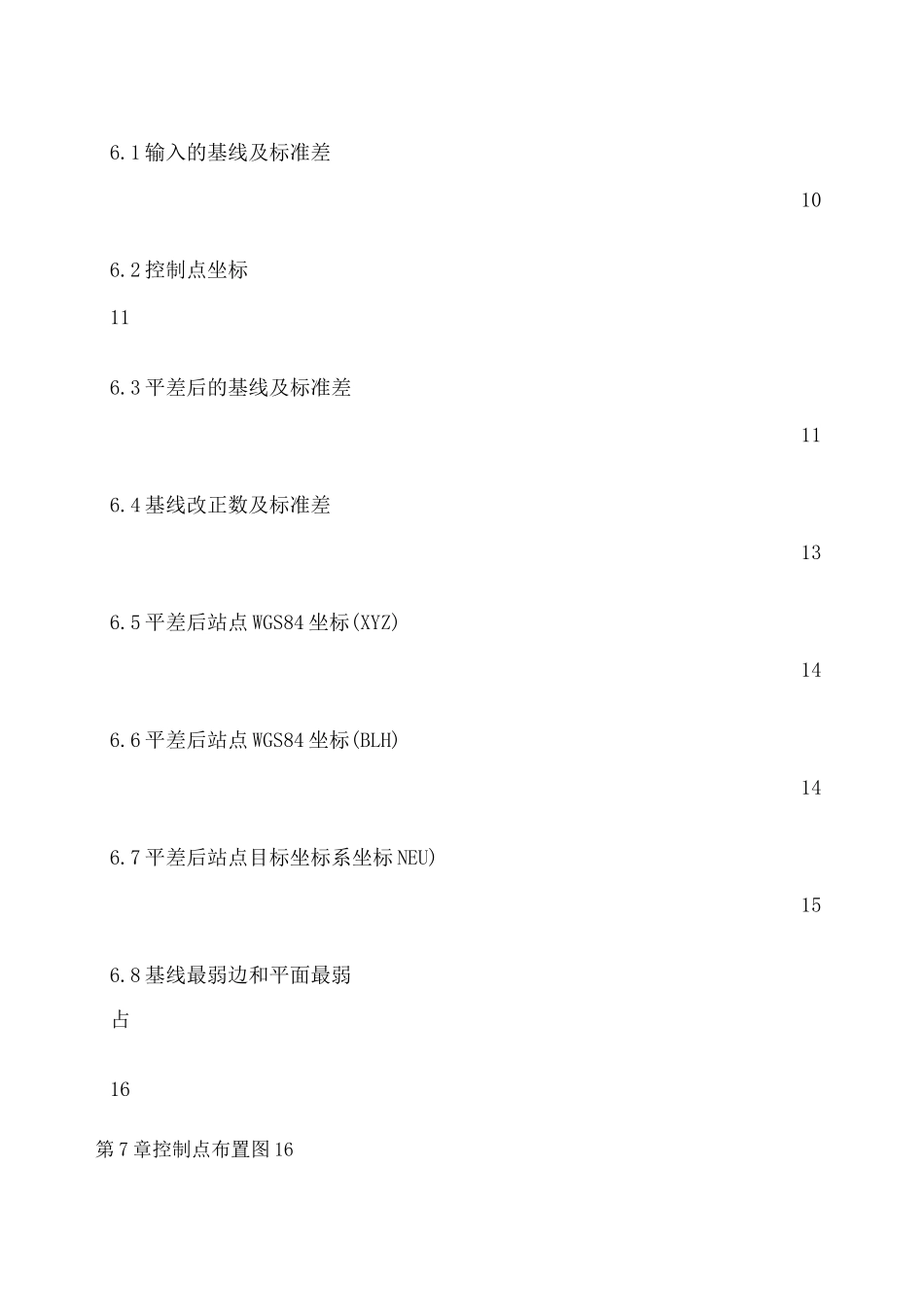

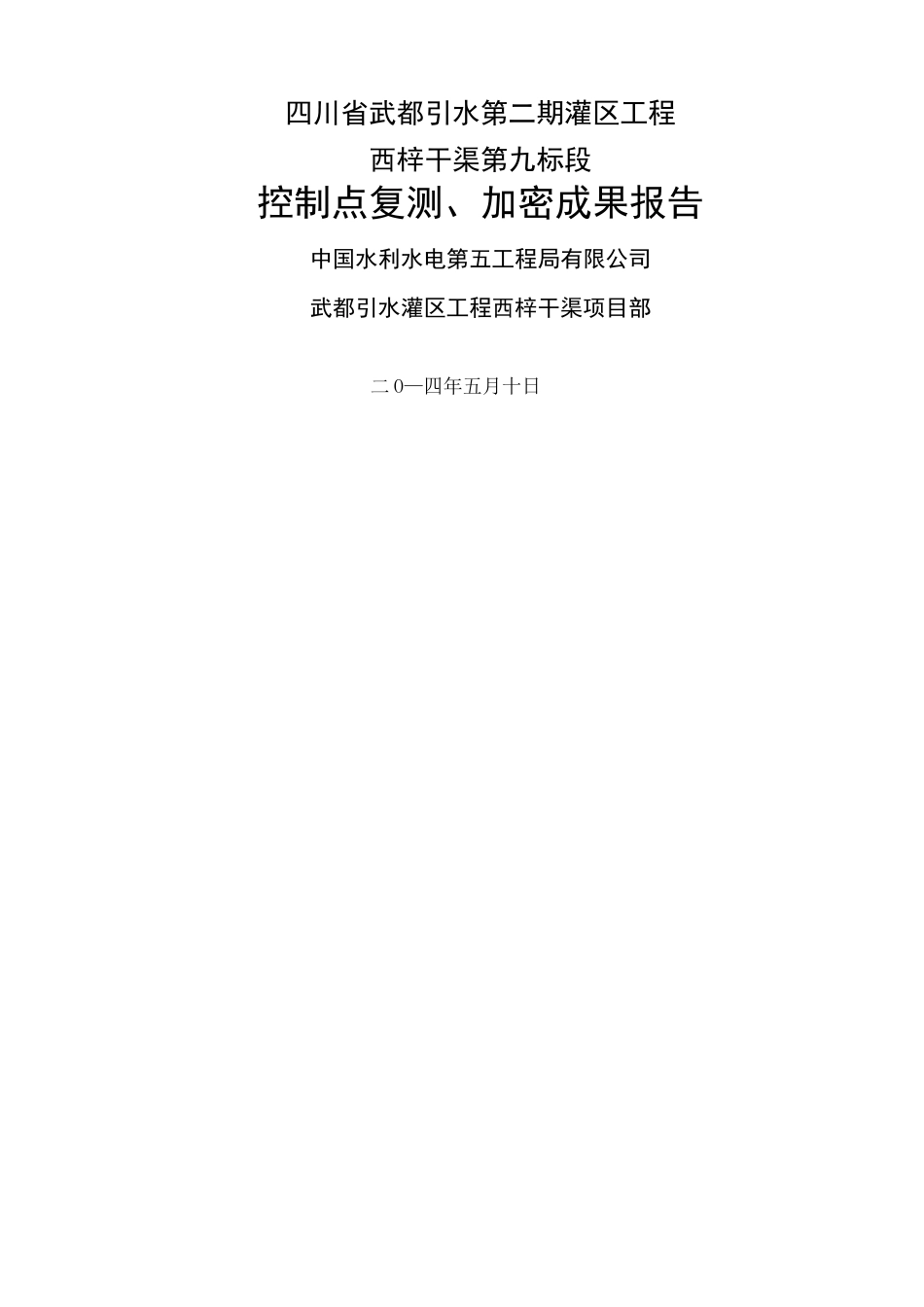

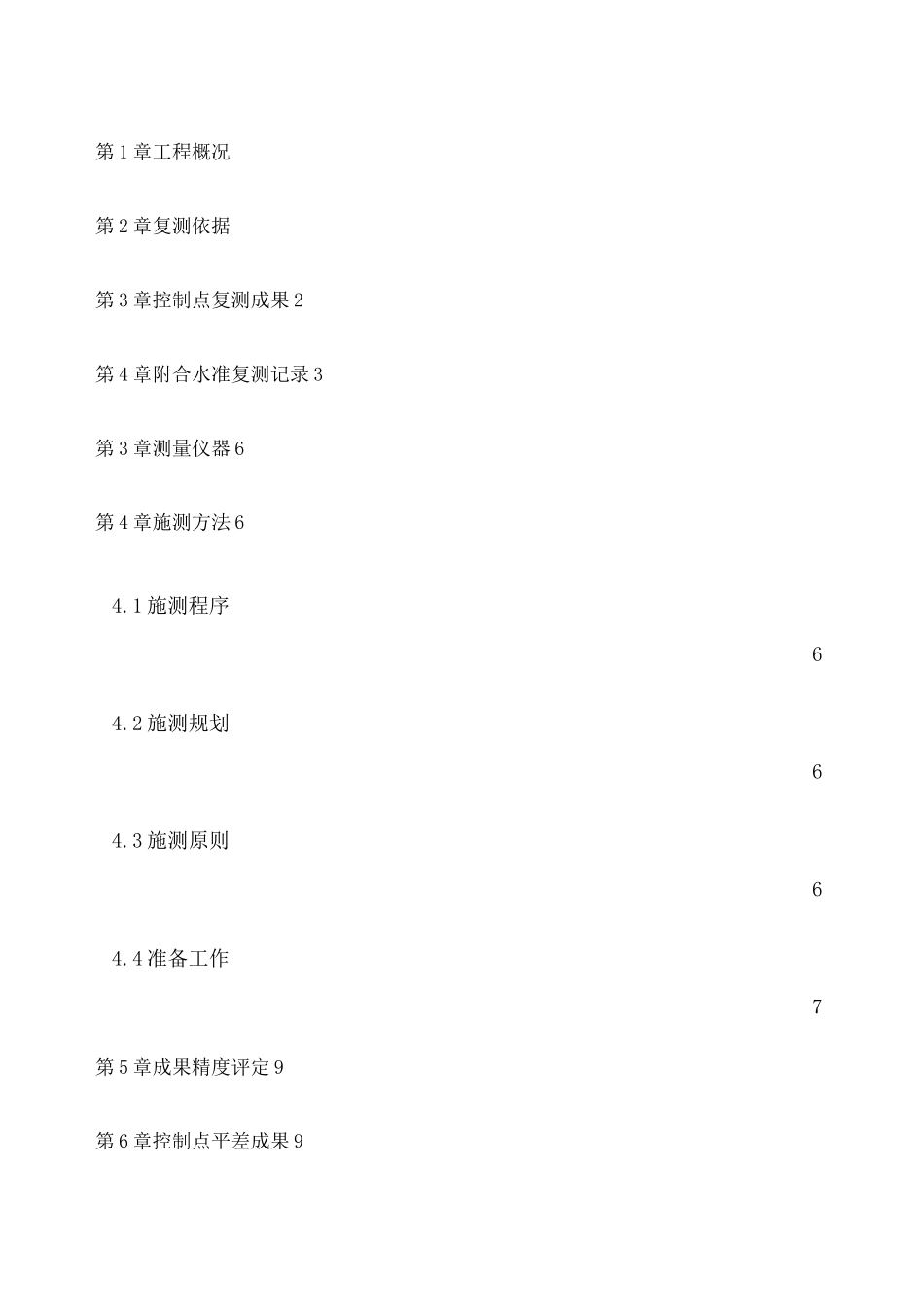

四川省武都引水第二期灌区工程西梓干渠第九标段控制点复测、加密成果报告中国水利水电第五工程局有限公司武都引水灌区工程西梓干渠项目部二 O—四年五月十日第 1 章工程概况第 2 章复测依据第 3 章控制点复测成果 2第 4 章附合水准复测记录 3第 3 章测量仪器 6第 4 章施测方法 64.1 施测程序64.2 施测规划64.3 施测原则64.4 准备工作7第 5 章成果精度评定 9第 6 章控制点平差成果 96.1 输入的基线及标准差106.2 控制点坐标116.3 平差后的基线及标准差116.4 基线改正数及标准差136.5 平差后站点 WGS84 坐标(XYZ)146.6 平差后站点 WGS84 坐标(BLH)146.7 平差后站点目标坐标系坐标 NEU)156.8 基线最弱边和平面最弱占16第 7 章控制点布置图 16武都引水灌区工程西梓干渠第九标段控制点复测、加密成果报告第 1 章工程概况武都引水灌区工程西梓干渠第九标段起讫桩号为 K35+500〜K49+890,本工程渠道总长 14390m,其中隧洞总长 12037.76m。总体施工程序以隧洞工程施工为主线，穿插进行渡槽、明渠以及明渠辅助构筑物的施工。本工程共有 7 条隧洞，9 段明渠以及 2 个渡槽。其中，有两条隧洞较长，其长度均超过 4km；另有一条隧洞中长，其长度近 2km；其余四条隧洞长度较短，长度均不超过500m。本工程以两条长隧洞为施工主线，兼顾中长隧洞施工，其余四条隧洞穿插进行。西梓干渠九标段位于盐亭县和南部县境内，沿渠线附近有乡村公路相连，各重点建筑物也有公路直达，对外交通较方便；场内交通需要从现有交通干道上“T”接，局部修建进场公路即可满足场内施工的交通要求。因此，本工程两条长隧洞：金子岭隧洞和伞柏桠隧洞挖工序是本工程的关键工序。本标段控制点复核和加密工作自 2014 年 3 月 1 日开始，4 月 15 日完成全部外业实测工作，紧接着完成了成果分析、计算和整理工作。第 2 章复测依据（1）平面高程控制资料采用甲方提供的《西梓干渠及金峰水库施工控制测量技术报告书》（2）《工程测量规范》（GB50026-2007）。（3）《全球定位系统 GPS 测量规范》（GB/T18314-2009）。第 3 章测量仪器作业前均对所有投入仪器进行了检校，保证设备均在有效期内，并在作业期间根据需要，对设备进行了必要的检查和维护。（1）中海达华星 A10 型 GPS 静态接收机 4 台；（2）笔记本电脑两台。第 4 章施测方法4.1 施测程序4.2 施测规划施工测量组织工作由项目技术部专业测量人员成立测量...
