光伏电站运维

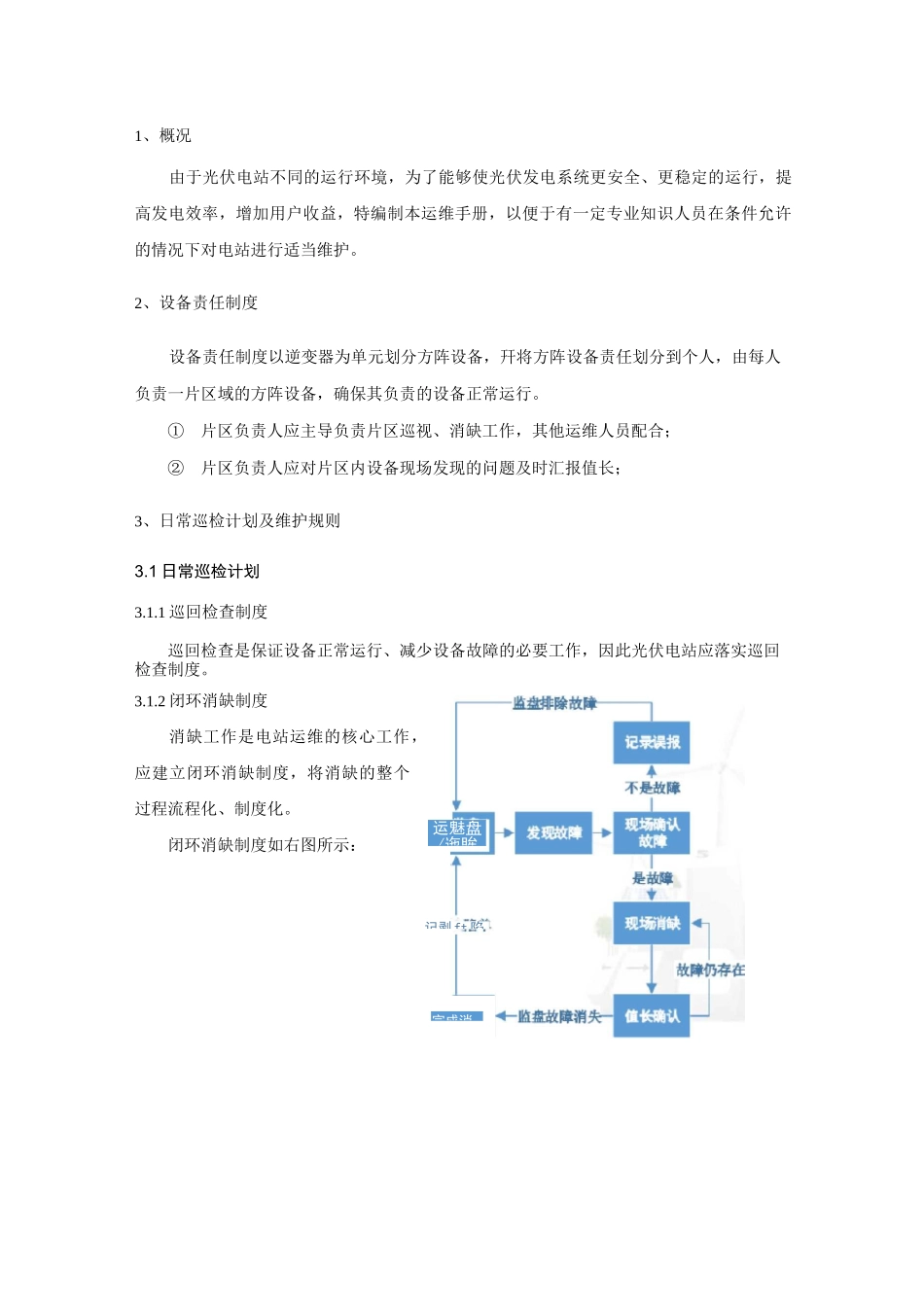

分布式光伏电站专业运维手册1、概况 12、设备责任制度 13、日常巡检计划及维护规则 13.1 日常巡检计划 13.1.1 巡回检查制度 13.1.2 闭环消缺制度 13.1.3 巡检专业工具 23.2 维护规则 23.2.1 光伏组件 23.2.2 直流汇流箱、直流配电柜、交流配电柜 33.2.3 逆变器 43.2.4 变压器（如有）43.2.5 电缆及线路 54、保养方法及注意事项 65、分布式光伏电站运行过程中常见问题及处理方法 75、运维人员配备 101、概况由于光伏电站不同的运行环境，为了能够使光伏发电系统更安全、更稳定的运行，提高发电效率，增加用户收益，特编制本运维手册，以便于有一定专业知识人员在条件允许的情况下对电站进行适当维护。2、设备责任制度设备责任制度以逆变器为单元划分方阵设备，幵将方阵设备责任划分到个人，由每人负责一片区域的方阵设备，确保其负责的设备正常运行。①片区负责人应主导负责片区巡视、消缺工作，其他运维人员配合；②片区负责人应对片区内设备现场发现的问题及时汇报值长；3、日常巡检计划及维护规则3.1 日常巡检计划3.1.1 巡回检查制度巡回检查是保证设备正常运行、减少设备故障的必要工作，因此光伏电站应落实巡回检查制度。3.1.2 闭环消缺制度消缺工作是电站运维的核心工作，应建立闭环消缺制度，将消缺的整个过程流程化、制度化。闭环消缺制度如右图所示：运魅盘/迤眸记剥 ft 陷完成消3.1.3 巡检专业工钳流万用3.1.4 巡检设备及周交直流电压、电小钳口方便测量汇流箱IOOOVJE直流电压、电流"电阻、二扱管电阴’绝缘性查找组杵热傀、汇流箱、逆变器内发组件、组串最大功率、热像|廿测试绝缘3.2 维护规则3.2.1 光伏组件3.2.1.1 电气部分1、光伏组件应定期检查，不应出现以下情况：1）光伏组件存在玻璃破碎、背板灼焦、明显的颜色变化（热斑现象）；2）光伏组件中存在与组件边缘或任何电路之间形成连通通道的气泡；3）光伏组件接线盒变形、扭曲、开裂或烧毁，接线端子无法良好连接。2、光伏组件上的带电警告标识不得丢失。3、使用金属边框的光伏组件，边框和支架应结合良好。4、使用金属边框的光伏组件，边框必须牢固接地，边框或支架对地电阻应不大于 4Q。5、对于接入分布式光伏运维云服务平台的电站，组件可通过在线巡检，实时监控组件运行状态，在发现组件故障后配合现场检修。对于未接入平台的电站，组件巡检周期一般为 1 个月，一次巡检组件数量不低于 1/4。3.2.1.2 非电气部分1、光伏系统应与建筑主...
