LCR自动测量仪测试电阻电容电感操作规范

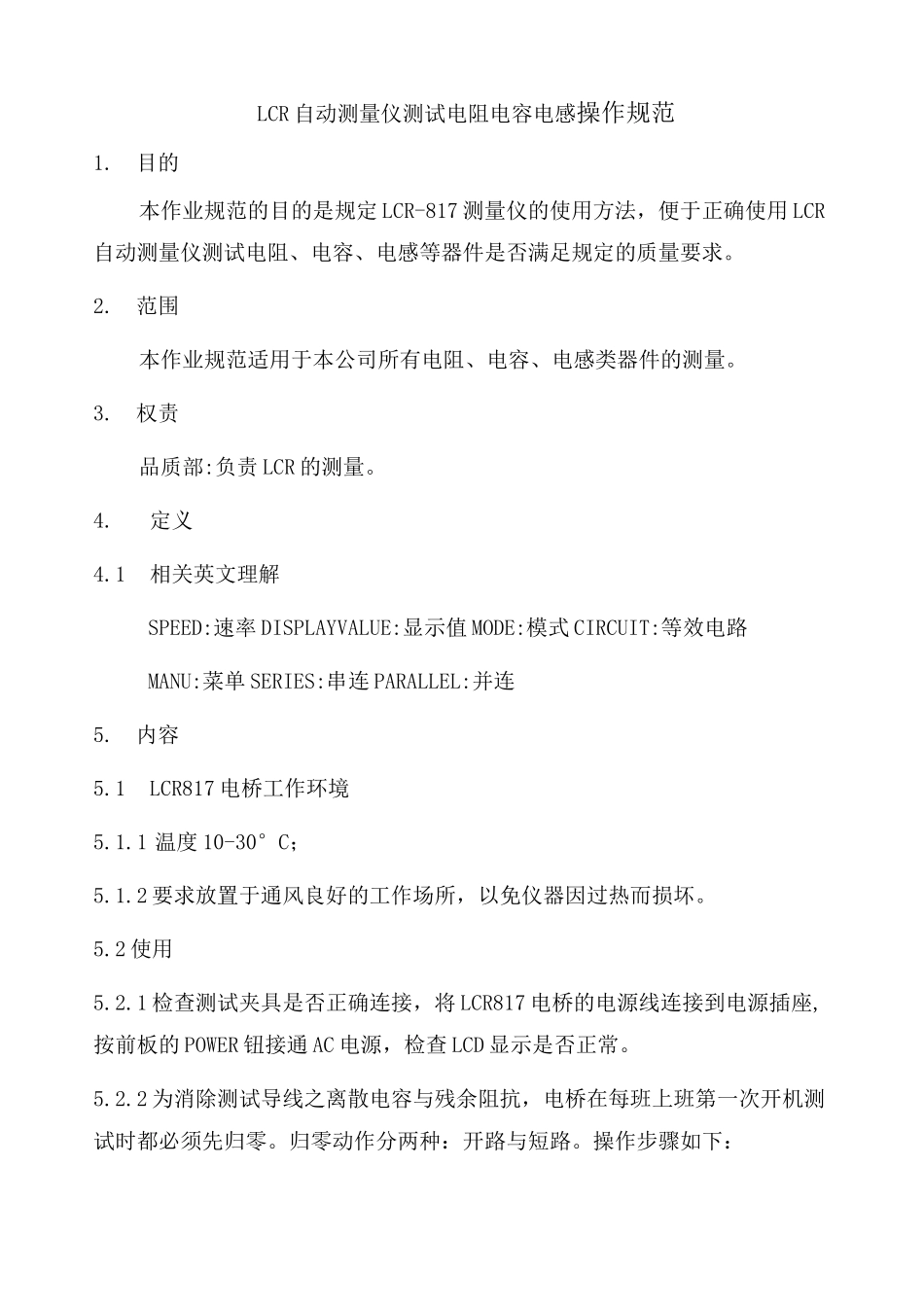

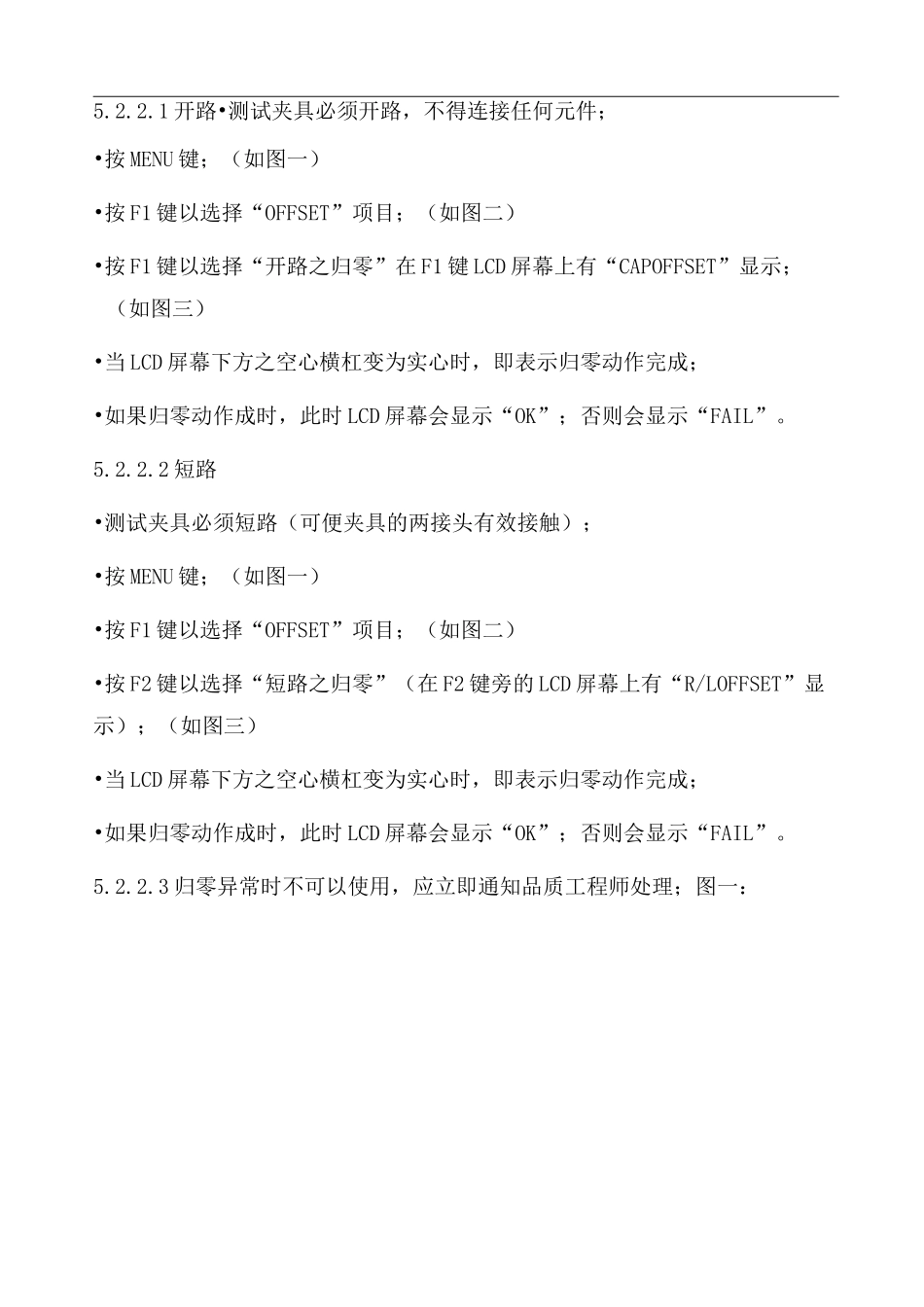

LCR 自动测量仪测试电阻电容电感操作规范1.目的本作业规范的目的是规定 LCR-817 测量仪的使用方法，便于正确使用 LCR自动测量仪测试电阻、电容、电感等器件是否满足规定的质量要求。2.范围本作业规范适用于本公司所有电阻、电容、电感类器件的测量。3.权责品质部:负责 LCR 的测量。4.定义4.1相关英文理解SPEED:速率 DISPLAYVALUE:显示值 MODE:模式 CIRCUIT:等效电路MANU:菜单 SERIES:串连 PARALLEL:并连5.内容5.1LCR817 电桥工作环境5.1.1 温度 10-30°C；5.1.2 要求放置于通风良好的工作场所，以免仪器因过热而损坏。5.2 使用5.2.1 检查测试夹具是否正确连接，将 LCR817 电桥的电源线连接到电源插座,按前板的 POWER 钮接通 AC 电源，检查 LCD 显示是否正常。5.2.2 为消除测试导线之离散电容与残余阻抗，电桥在每班上班第一次开机测试时都必须先归零。归零动作分两种：开路与短路。操作步骤如下：5.2.2.1 开路•测试夹具必须开路，不得连接任何元件；•按 MENU 键；（如图一）•按 F1 键以选择“OFFSET”项目；（如图二）•按 F1 键以选择“开路之归零”在 F1 键 LCD 屏幕上有“CAPOFFSET”显示；（如图三）•当 LCD 屏幕下方之空心横杠变为实心时，即表示归零动作完成；•如果归零动作成时，此时 LCD 屏幕会显示“OK”；否则会显示“FAIL”。5.2.2.2 短路•测试夹具必须短路（可便夹具的两接头有效接触）；•按 MENU 键；（如图一）•按 F1 键以选择“OFFSET”项目；（如图二）•按 F2 键以选择“短路之归零”（在 F2 键旁的 LCD 屏幕上有“R/LOFFSET”显示）；（如图三）•当 LCD 屏幕下方之空心横杠变为实心时，即表示归零动作完成；•如果归零动作成时，此时 LCD 屏幕会显示“OK”；否则会显示“FAIL”。5.2.2.3 归零异常时不可以使用，应立即通知品质工程师处理；图一：L1.2345HQ0.6789TESTIMFi1.000kHzvii・ooavR.HAtJTMLNVIffT.E图图OPEN7ESTSHORTTESTEXIT5.2.2 反复按 F3 选择不同的测试模试：（如图四）R/Q：电阻测量；L/Q、L/R:电感测量；Z/。：阻抗测量;C/D、C/R：电容测量;OOFF/fen 註■"扭巳濫L1.23^5HQ0.6789FtI,OCDkSsRnHOFFv:1.000vA^*rMANU图四:5.2.3 按 F4 选择串连或并连电路（如图五），设置条件参见表图五5.2.4 按仪器右边的“FREQ”键选择测试频率，设置条件参见表一，然后按“」”键确认输入值。（如图六）（表一）待测元件测量频率等效电路电感<10uH100...
