语音放大电路、汽车尾灯、可编程放大器电子线路综合设计实践 实验报告

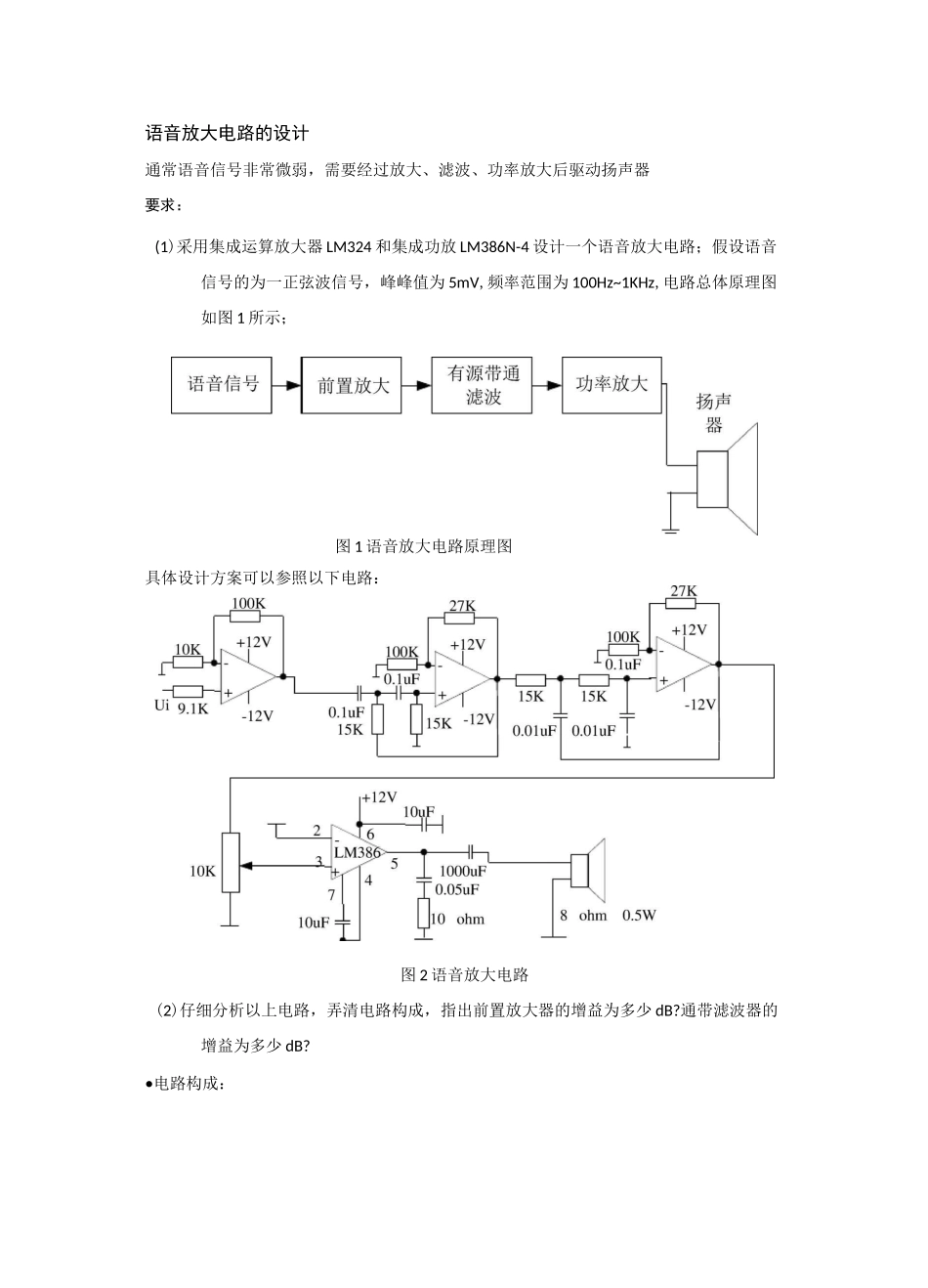

语音放大电路、汽车尾灯、可编程放大器电子线路综合设计实践 实验报告_第1页
1/18

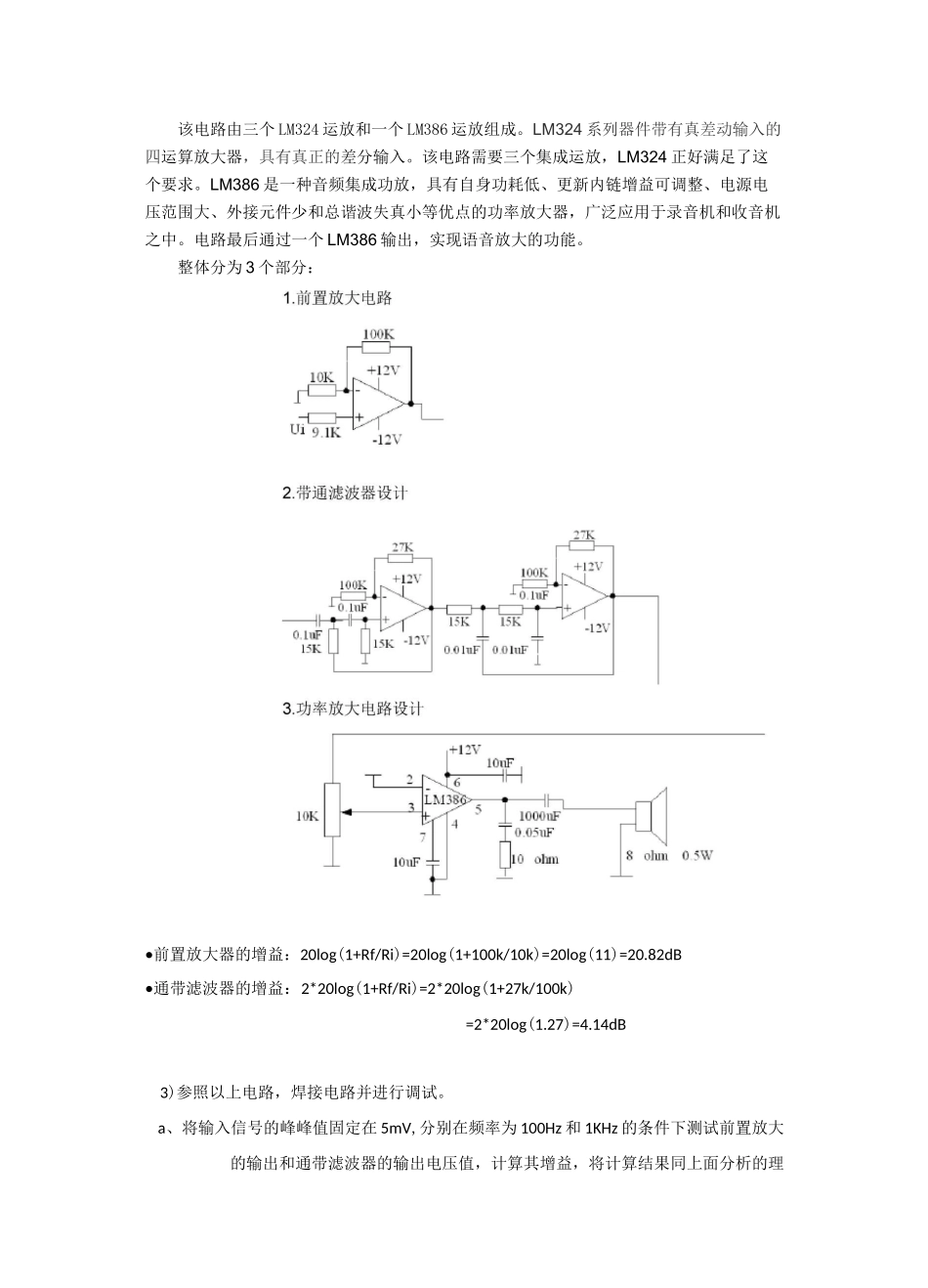

语音放大电路、汽车尾灯、可编程放大器电子线路综合设计实践 实验报告_第2页
2/18

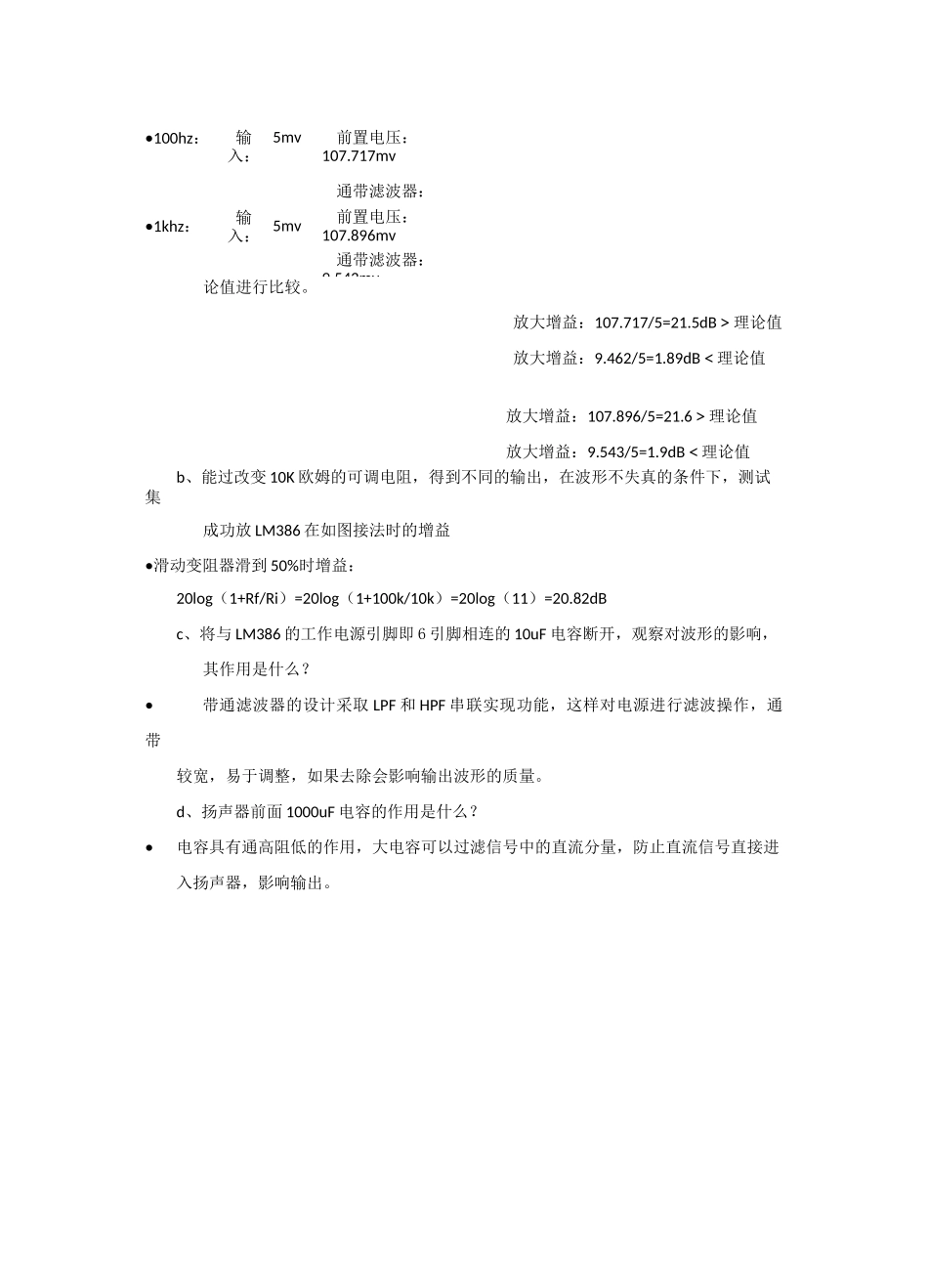

语音放大电路、汽车尾灯、可编程放大器电子线路综合设计实践 实验报告_第3页
3/18
语音放大电路的设计通常语音信号非常微弱,需要经过放大、滤波、功率放大后驱动扬声器要求:(1)采用集成运算放大器 LM324 和集成功放 LM386N-4 设计一个语音放大电路;假设语音信号的为一正弦波信号,峰峰值为 5mV,频率范围为 100Hz~1KHz,电路总体原理图如图 1 所示;图 1 语音放大电路原理图具体设计方案可以参照以下电路:图 2 语音放大电路(2)仔细分析以上电路,弄清电路构成,指出前置放大器的增益为多少 dB?通带滤波器的增益为多少 dB?•电路构成:该电路由三个 LM324 运放和一个 LM386 运放组成。LM324 系列器件带有真差动输入的四运算放大器,具有真正的差分输入。该电路需要三个集成运放,LM324 正好满足了这个要求。LM386 是一种音频集成功放,具有自身功耗低、更新内链增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点的功率放大器,广泛应用于录音机和收音机之中。电路最后通过一个 LM386 输出,实现语音放大的功能。整体分为 3 个部分:•前置放大器的增益:20log(1+Rf/Ri)=20log(1+100k/10k)=20log(11)=20.82dB•通带滤波器的增益:2*20log(1+Rf/Ri)=2*20log(1+27k/100k)=2*20log(1.27)=4.14dB3)参照以上电路,焊接电路并进行调试。a、将输入信号的峰峰值固定在 5mV,分别在频率为 100Hz 和 1KHz 的条件下测试前置放大的输出和通带滤波器的输出电压值,计算其增益,将计算结果同上面分析的理•100hz:输入:5mv前置电压:107.717mv通带滤波器:9.462mv•1khz:输入: 5mv前置电压:107.896mv通带滤波器:9.543mvb、能过改变 10K 欧姆的可调电阻,得到不同的输出,在波形不失真的条件下,测试集成功放 LM386 在如图接法时的增益•滑动变阻器滑到 50%时增益:20log(1+Rf/Ri)=20log(1+100k/10k)=20log(11)=20.82dBc、将与 LM386 的工作电源引脚即 6 引脚相连的 10uF 电容断开,观察对波形的影响,其作用是什么?•带通滤波器的设计采取 LPF 和 HPF 串联实现功能,这样对电源进行滤波操作,通带较宽,易于调整,如果去除会影响输出波形的质量。d、扬声器前面 1000uF 电容的作用是什么?•电容具有通高阻低的作用,大电容可以过滤信号中的直流分量,防止直流信号直接进入扬声器,影响输出。论值进行比较。放大增益:107.717/5=21.5dB>理论值放大增益:9.462/5=1.89dB<理论值放大增益:107.896/5=21.6>理论值放大增益:9.543/5=1.9dB<理论值4)画出电路仿真图和仿真...
