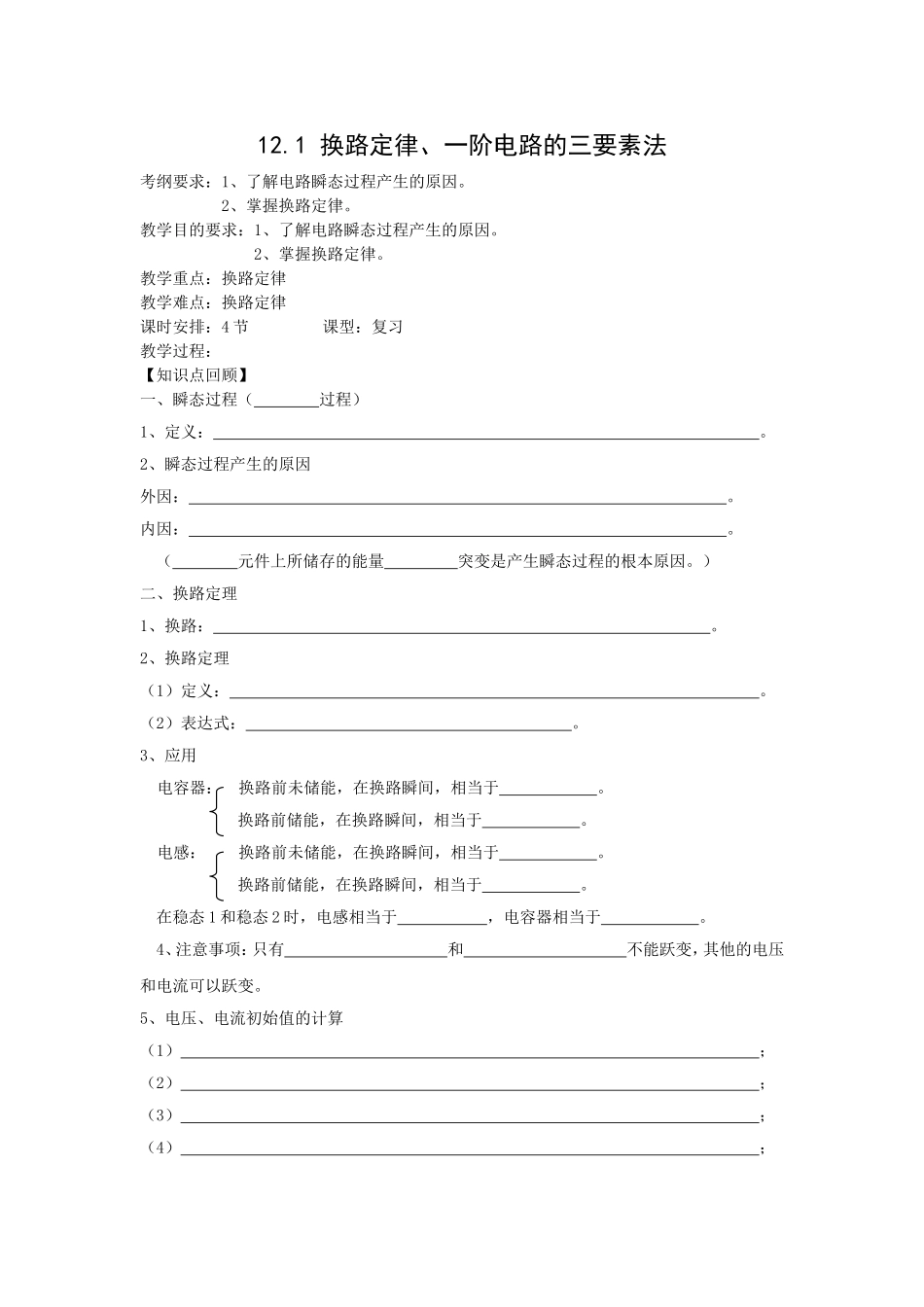

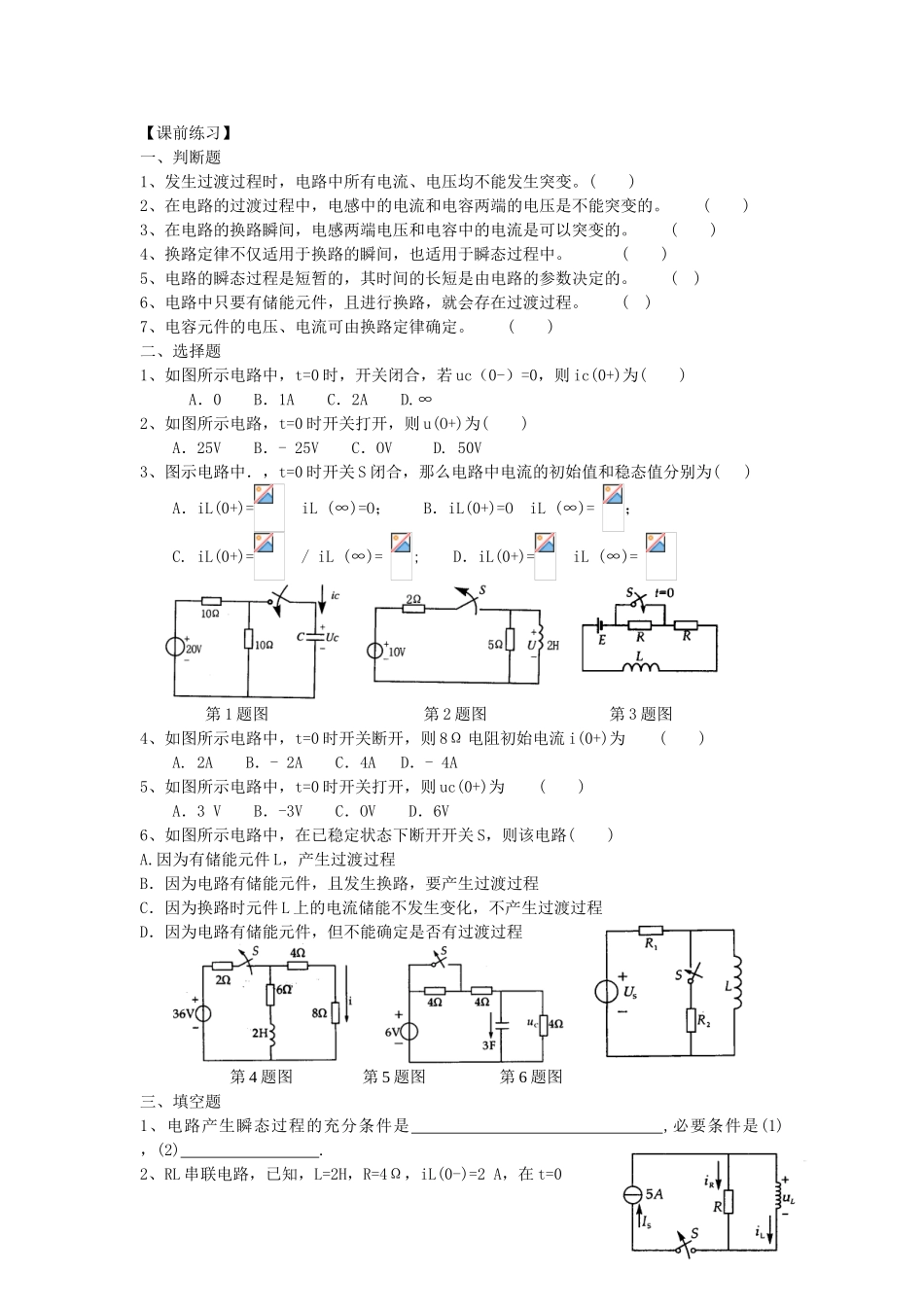

12.1换路定律、一阶电路的三要素法考纲要求：1、了解电路瞬态过程产生的原因。2、掌握换路定律。教学目的要求：1、了解电路瞬态过程产生的原因。2、掌握换路定律。教学重点：换路定律教学难点：换路定律课时安排：4节课型：复习教学过程：【知识点回顾】一、瞬态过程（过程）1、定义：。2、瞬态过程产生的原因外因：。内因：。（元件上所储存的能量突变是产生瞬态过程的根本原因。）二、换路定理1、换路：。2、换路定理（1）定义：。（2）表达式：。3、应用电容器：换路前未储能，在换路瞬间，相当于。换路前储能，在换路瞬间，相当于。电感：换路前未储能，在换路瞬间，相当于。换路前储能，在换路瞬间，相当于。在稳态1和稳态2时，电感相当于，电容器相当于。4、注意事项：只有和不能跃变，其他的电压和电流可以跃变。5、电压、电流初始值的计算（1）；（2）；（3）；（4）；【课前练习】一、判断题1、发生过渡过程时，电路中所有电流、电压均不能发生突变。()2、在电路的过渡过程中，电感中的电流和电容两端的电压是不能突变的。()3、在电路的换路瞬间，电感两端电压和电容中的电流是可以突变的。()4、换路定律不仅适用于换路的瞬间，也适用于瞬态过程中。()5、电路的瞬态过程是短暂的，其时间的长短是由电路的参数决定的。()6、电路中只要有储能元件，且进行换路，就会存在过渡过程。()7、电容元件的电压、电流可由换路定律确定。()二、选择题1、如图所示电路中，t=0时，开关闭合，若uc（0-）=0，则ic(0+)为()A．0B．1AC．2AD.∞2、如图所示电路，t=0时开关打开，则u(O+)为()A．25VB．-25VC．OVD.50V3、图示电路中．，t=0时开关S闭合，那么电路中电流的初始值和稳态值分别为()A．iL(0+)=iL(∞)=O；B．iL(0+)=OiL(∞)=；C.iL(0+)=/iL(∞)=;D．iL(0+)=iL(∞)=第1题图第2题图第3题图4、如图所示电路中，t=0时开关断开，则8Ω电阻初始电流i(0+)为()A.2AB．-2AC．4AD．-4A5、如图所示电路中，t=0时开关打开，则uc(0+)为()A．3VB．-3VC．OVD．6V6、如图所示电路中，在已稳定状态下断开开关S，则该电路()A.因为有储能元件L，产生过渡过程B．因为电路有储能元件，且发生换路，要产生过渡过程C．因为换路时元件L上的电流储能不发生变化，不产生过渡过程D．因为电路有储能元件，但不能确定是否有过渡过程第4题图第5题图第6题图三、填空题1、电路产生瞬态过程的充分条件是,必要条件是(1)，(2).2、RL串联电路，已知，L=2H，R=4Ω，iL(0-)=2A，在t=0时闭合开关S对电阻R放电，则电阻R在此放电过程中吸收的能量为，电感元件在未放电前储存的能量为。3、电路如图所示，Is=5A，R=2Ω，t=0时S打开，则iL（0+）=，iR（0+）=，uL（0+）=____。第3题图4、如图稳态时灯泡正常发光，灯泡的电阻为12Ω，开关S断开时iL(0+)=A。5、电路如图所示，S闭合前储能元件未储能。t=0时，S闭合，这时电容器中的瞬时电流ic(0+)=____；当电路达到稳态后断开S，这时电容器C中的瞬态电流ic(0+)=____。第4题图第5题图四、分析计算题1、电路如图所示，已知，Us=20V，R1=2kΩ，R2=3kΩ，L=4mH，当t=O时开关闭合，换路前电路已处于稳定状态。试求换路后的iL(O+)、uL(0+)。【例题讲解】例1：在如图所示电路中，换路前电路处于稳态，求当t=0时刻开关S断开最初瞬间的电流初始值il(0+)、i2(O+)、ic(O+)和电压初始值uc(0+)。【巩固练习】1、在如图所示电路中，已知，Us=12V，R1=4Ω，R2=8Ω,在S闭合前，电路已处于稳态。当t=0时S闭合，试求S闭合时初始值i1(O+)、i2(O+)、ic(O+).2、电路如图所示，已知，Us=10V，R1=2kΩ，R2=R3=4kΩ,，L=0.2H，开关S未打开前电路已处于稳态，t=0时把开关S打开。试求iL(O+)、uLO+)、uR2(0+)。【课后练习】一、判断题1、uc(0-)=100V则在换路瞬间，电容器相当于一个理想的电压源。()2、iL(0-)=10A，则在换路瞬间，电感线圈相当于一个理想的电流源。()3、因为换路时uc(0+)=uc(0-)所以ic(O+)=ic（0-）。()4、若储能元件(L或C)在换路前没有储存能量，则t=0+时刻，电容相当于短路，电感相当于开路。()5、在电路的瞬态过程中，电感两端的电压和流过的电流是不能突变的。()6、电路中只要存在储能元件并发...
