输煤栈桥吊装方案

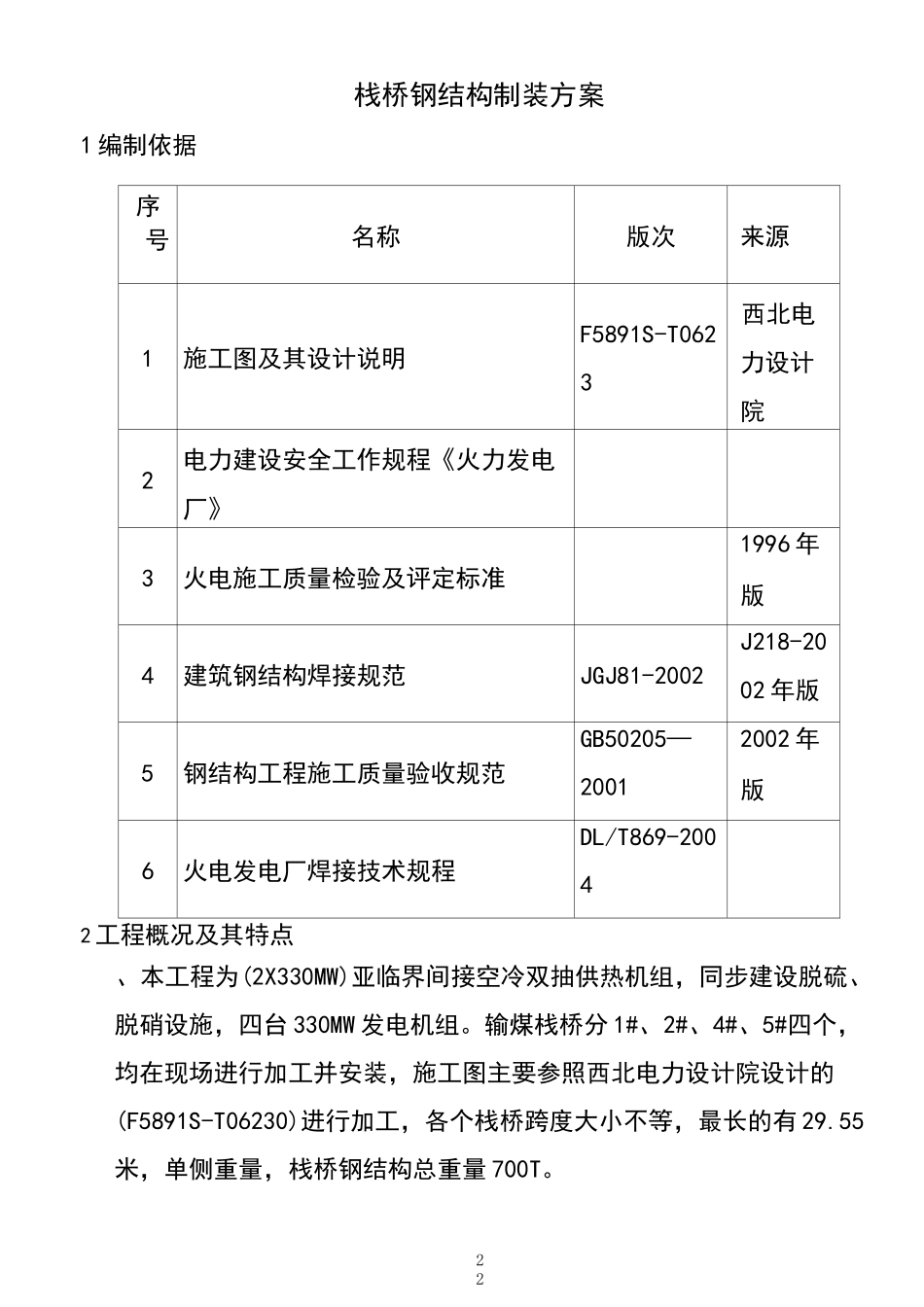

11金昌市热电联产（2X330MW）工程输煤栈桥钢结构制装方案编制：审核：批准：年月日22栈桥钢结构制装方案1 编制依据序号名称版次来源1施工图及其设计说明F5891S-T0623西北电力设计院2电力建设安全工作规程《火力发电厂》3火电施工质量检验及评定标准1996 年版4建筑钢结构焊接规范JGJ81-2002J218-2002 年版5钢结构工程施工质量验收规范GB50205—20012002 年版6火电发电厂焊接技术规程DL/T869-20042 工程概况及其特点、本工程为(2X330MW)亚临界间接空冷双抽供热机组，同步建设脱硫、脱硝设施，四台 330MW 发电机组。输煤栈桥分 1#、2#、4#、5#四个，均在现场进行加工并安装，施工图主要参照西北电力设计院设计的(F5891S-T06230)进行加工，各个栈桥跨度大小不等，最长的有 29.55米，单侧重量，栈桥钢结构总重量 700T。33、工程范围1#栈桥是 1(II)输煤隧道的采光室至 1#转运站，大约 35T；2#输煤栈桥是 1#转运站至 2#转运站，大约 140T；4#栈桥是 2#转运站至碎煤机室，大约 165T；5#栈桥是碎煤机室至主厂房煤仓间，大约 345T。3 施工组织及其进度安排组织机构及其岗位责任0-1/亠冈位姓名职责技术负责陈福绪工序交接检，整体方案的制定，工程进度安排班组技术员李生明施工准备作业，技术交底，起重计算校核，跟踪安装过程，控制安装质量，组织检查验收，文件包装整理。工程调度芦舂光吊装及运输车辆调度，现场道路勘察。质量员孙国军质量检查、监督、指导安全员肖立春安全检查、监督、指导。施工负责人李明荣生产组织、人员调配、作业进度的实施。栈桥吊装时间安排工程名称吊装时间安排1#栈桥2013 年 3 月 5 日---2013 年 3 月 7 日2#栈桥2013 年 3 月 8 日---2013 年 3 月 18 日4#栈桥2013 年 3 月 19 日---2013 年 3 月 30 日5#栈桥2013 年 5 月 15 日---2013 年 6 月 15 日444. 施工准备施工前准备4.1.1 组织建设人员和施工人员熟悉图纸、技术文件资料，了解输煤栈桥的结构形式，质量标准及安装方法，组织图纸会审。．2 输煤栈桥依吊装特点保证在地面预拼并连续吊装作业。4.1.3 施工机具和施工人员到位。4.1.4 输煤栈桥基础混凝土及预埋螺栓验收复核合格。4.1.5 进入施工现场道路通畅，满足施工要求。4.1.6 施工区域及设备堆放场平整不影响施工，不影响钢结构运输、卸车及吊装准备。4.1.7 吊车行走路线已夯实、畅通，配合吊装机械交付使用。4．2 参加作业人员的资格及要求4.2.1...
