焊工技师考试题库VIP免费

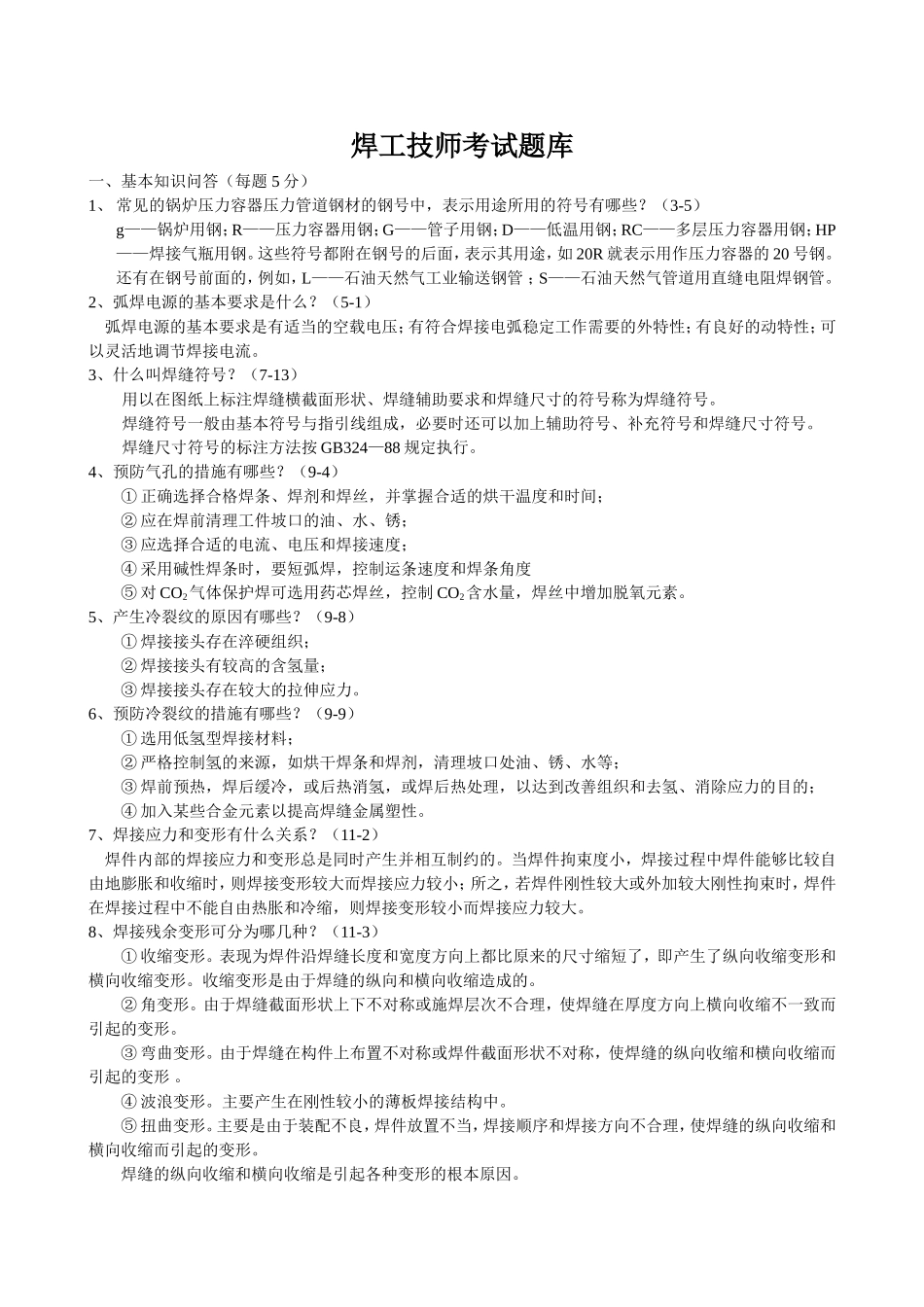

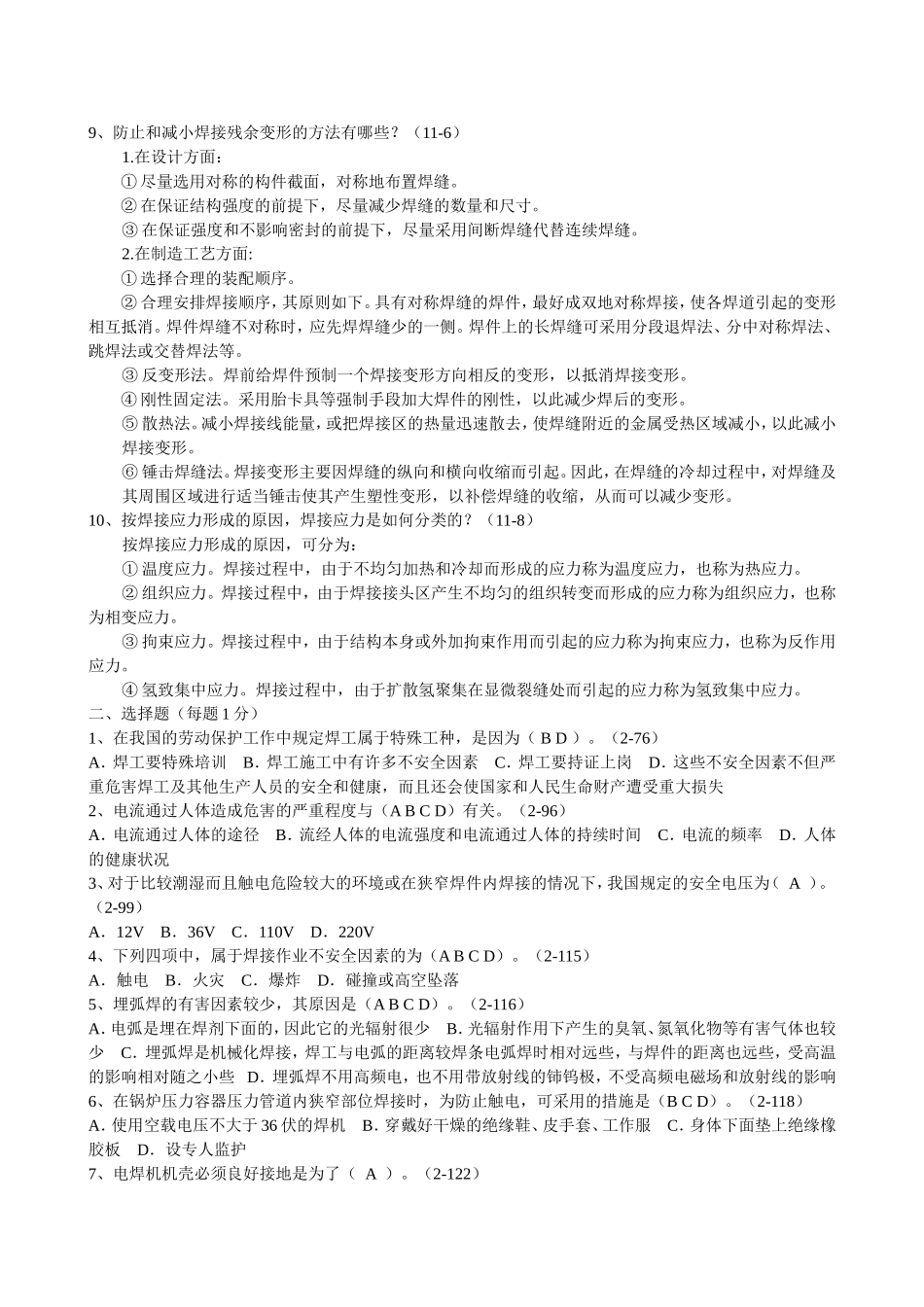

焊工技师考试题库一、基本知识问答（每题5分）1、常见的锅炉压力容器压力管道钢材的钢号中，表示用途所用的符号有哪些？（3-5）g——锅炉用钢；R——压力容器用钢；G——管子用钢；D——低温用钢；RC——多层压力容器用钢；HP——焊接气瓶用钢。这些符号都附在钢号的后面，表示其用途，如20R就表示用作压力容器的20号钢。还有在钢号前面的，例如，L——石油天然气工业输送钢管；S——石油天然气管道用直缝电阻焊钢管。2、弧焊电源的基本要求是什么？（5-1）弧焊电源的基本要求是有适当的空载电压；有符合焊接电弧稳定工作需要的外特性；有良好的动特性；可以灵活地调节焊接电流。3、什么叫焊缝符号？（7-13）用以在图纸上标注焊缝横截面形状、焊缝辅助要求和焊缝尺寸的符号称为焊缝符号。焊缝符号一般由基本符号与指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。焊缝尺寸符号的标注方法按GB324—88规定执行。4、预防气孔的措施有哪些？（9-4）①正确选择合格焊条、焊剂和焊丝，并掌握合适的烘干温度和时间；②应在焊前清理工件坡口的油、水、锈；③应选择合适的电流、电压和焊接速度；④采用碱性焊条时，要短弧焊，控制运条速度和焊条角度⑤对CO2气体保护焊可选用药芯焊丝，控制CO2含水量，焊丝中增加脱氧元素。5、产生冷裂纹的原因有哪些？（9-8）①焊接接头存在淬硬组织；②焊接接头有较高的含氢量；③焊接接头存在较大的拉伸应力。6、预防冷裂纹的措施有哪些？（9-9）①选用低氢型焊接材料；②严格控制氢的来源，如烘干焊条和焊剂，清理坡口处油、锈、水等；③焊前预热，焊后缓冷，或后热消氢，或焊后热处理，以达到改善组织和去氢、消除应力的目的；④加入某些合金元素以提高焊缝金属塑性。7、焊接应力和变形有什么关系？（11-2）焊件内部的焊接应力和变形总是同时产生并相互制约的。当焊件拘束度小，焊接过程中焊件能够比较自由地膨胀和收缩时，则焊接变形较大而焊接应力较小；所之，若焊件刚性较大或外加较大刚性拘束时，焊件在焊接过程中不能自由热胀和冷缩，则焊接变形较小而焊接应力较大。8、焊接残余变形可分为哪几种？（11-3）①收缩变形。表现为焊件沿焊缝长度和宽度方向上都比原来的尺寸缩短了，即产生了纵向收缩变形和横向收缩变形。收缩变形是由于焊缝的纵向和横向收缩造成的。②角变形。由于焊缝截面形状上下不对称或施焊层次不合理，使焊缝在厚度方向上横向收缩不一致而引起的变形。③弯曲变形。由于焊缝在构件上布置不对称或焊件截面形状不对称，使焊缝的纵向收缩和横向收缩而引起的变形。④波浪变形。主要产生在刚性较小的薄板焊接结构中。⑤扭曲变形。主要是由于装配不良，焊件放置不当，焊接顺序和焊接方向不合理，使焊缝的纵向收缩和横向收缩而引起的变形。焊缝的纵向收缩和横向收缩是引起各种变形的根本原因。9、防止和减小焊接残余变形的方法有哪些？（11-6）1.在设计方面：①尽量选用对称的构件截面，对称地布置焊缝。②在保证结构强度的前提下，尽量减少焊缝的数量和尺寸。③在保证强度和不影响密封的前提下，尽量采用间断焊缝代替连续焊缝。2.在制造工艺方面:①选择合理的装配顺序。②合理安排焊接顺序，其原则如下。具有对称焊缝的焊件，最好成双地对称焊接，使各焊道引起的变形相互抵消。焊件焊缝不对称时，应先焊焊缝少的一侧。焊件上的长焊缝可采用分段退焊法、分中对称焊法、跳焊法或交替焊法等。③反变形法。焊前给焊件预制一个焊接变形方向相反的变形，以抵消焊接变形。④刚性固定法。采用胎卡具等强制手段加大焊件的刚性，以此减少焊后的变形。⑤散热法。减小焊接线能量，或把焊接区的热量迅速散去，使焊缝附近的金属受热区域减小，以此减小焊接变形。⑥锤击焊缝法。焊接变形主要因焊缝的纵向和横向收缩而引起。因此，在焊缝的冷却过程中，对焊缝及其周围区域进行适当锤击使其产生塑性变形，以补偿焊缝的收缩，从而可以减少变形。10、按焊接应力形成的原因，焊接应力是如何分类的？（11-8）按焊接应力形成的原因，可分为：①温度应力。焊接过程中，由于不均匀加热和冷却而形成的应力称为温度应力，也称为热应力。②组织应力。...
