C6#~C10#楼工程结构实体检测方案VIP专享VIP免费

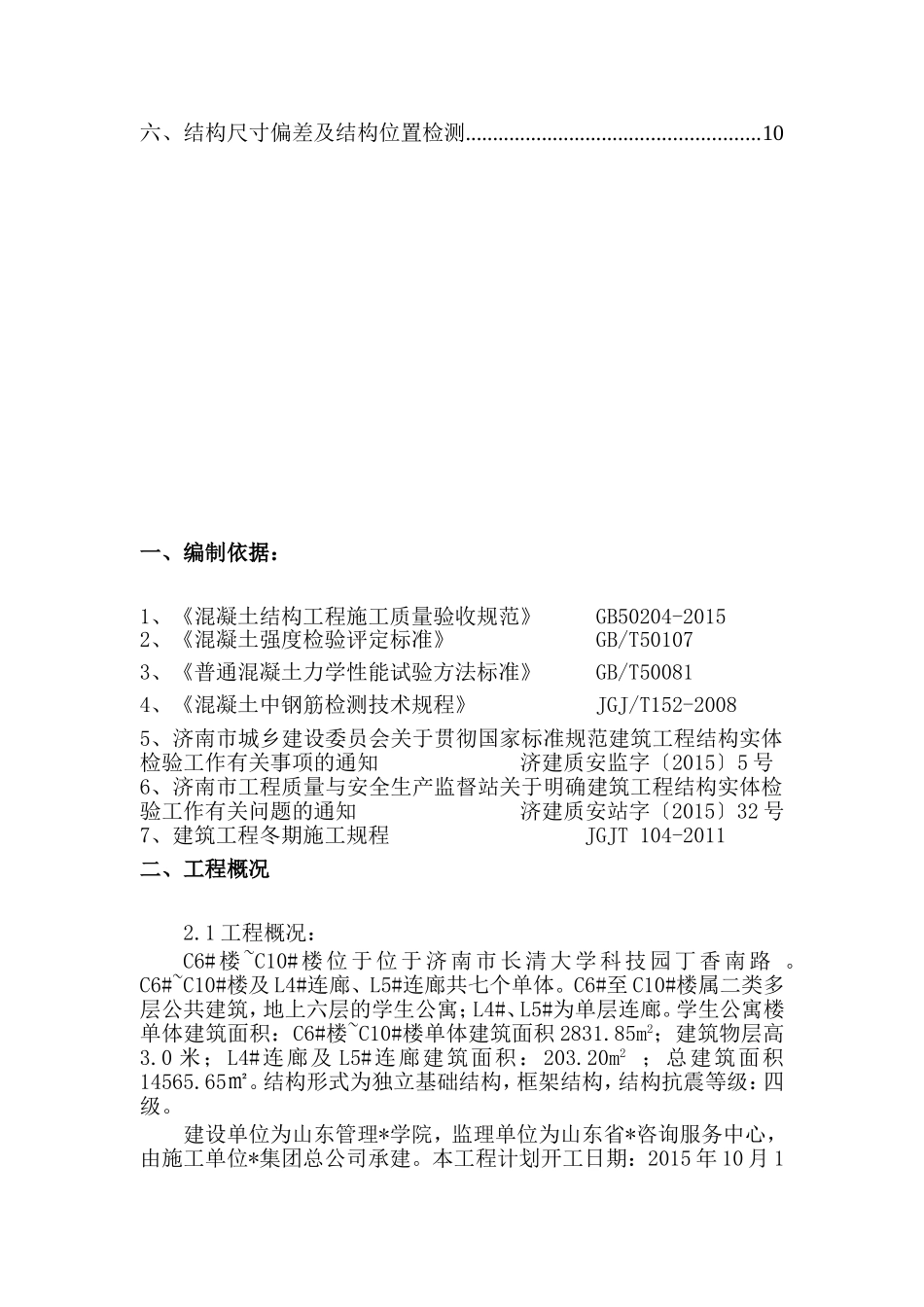

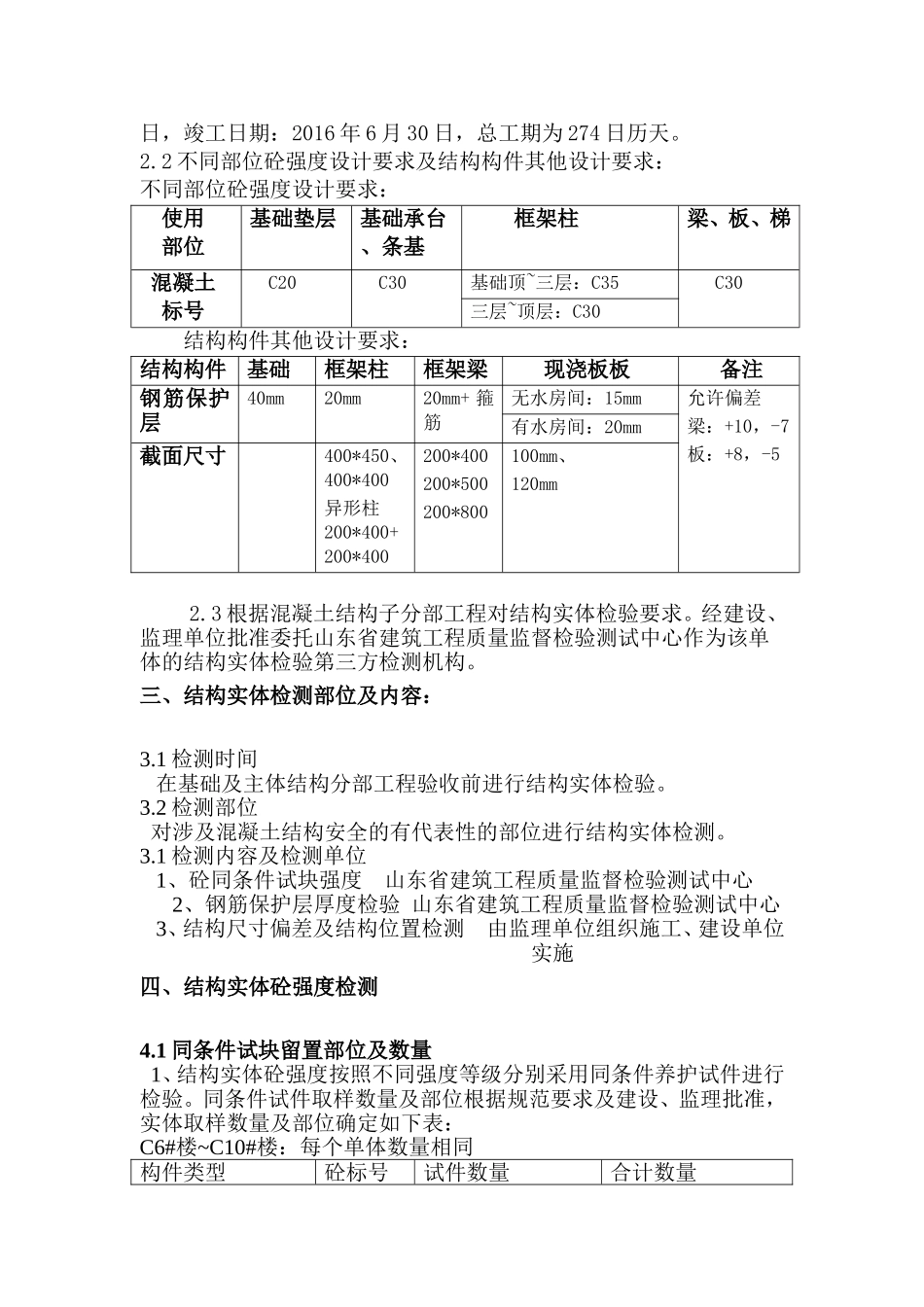

C6#~C10#楼工程结构实体检测方案施工单位：监理单位：建设单位：目录一、编制依据：........................................................................................4二、工程概况............................................................................................4三、结构实体检测部位及内容：............................................................5四、结构实体砼强度检测........................................................................6五、结构实体钢筋保护层厚度检测........................................................8六、结构尺寸偏差及结构位置检测......................................................10一、编制依据：1、《混凝土结构工程施工质量验收规范》GB50204-20152、《混凝土强度检验评定标准》GB/T501073、《普通混凝土力学性能试验方法标准》GB/T500814、《混凝土中钢筋检测技术规程》JGJ/T152-20085、济南市城乡建设委员会关于贯彻国家标准规范建筑工程结构实体检验工作有关事项的通知济建质安监字〔2015〕5号6、济南市工程质量与安全生产监督站关于明确建筑工程结构实体检验工作有关问题的通知济建质安站字〔2015〕32号7、建筑工程冬期施工规程JGJT104-2011二、工程概况2.1工程概况：C6#楼~C10#楼位于位于济南市长清大学科技园丁香南路。C6#~C10#楼及L4#连廊、L5#连廊共七个单体。C6#至C10#楼属二类多层公共建筑，地上六层的学生公寓；L4#、L5#为单层连廊。学生公寓楼单体建筑面积：C6#楼~C10#楼单体建筑面积2831.85m2；建筑物层高3.0米；L4#连廊及L5#连廊建筑面积：203.20m2；总建筑面积14565.65㎡。结构形式为独立基础结构，框架结构，结构抗震等级：四级。建设单位为山东管理*学院，监理单位为山东省*咨询服务中心，由施工单位*集团总公司承建。本工程计划开工日期：2015年10月1日，竣工日期：2016年6月30日，总工期为274日历天。2.2不同部位砼强度设计要求及结构构件其他设计要求：不同部位砼强度设计要求：使用部位基础垫层基础承台、条基框架柱梁、板、梯混凝土标号C20C30基础顶~三层：C35C30三层~顶层：C30结构构件其他设计要求：结构构件基础框架柱框架梁现浇板板备注钢筋保护层40mm20mm20mm+箍筋无水房间：15mm允许偏差梁：+10，-7板：+8，-5有水房间：20mm截面尺寸400*450、400*400异形柱200*400+200*400200*400200*500200*800100mm、120mm2.3根据混凝土结构子分部工程对结构实体检验要求。经建设、监理单位批准委托山东省建筑工程质量监督检验测试中心作为该单体的结构实体检验第三方检测机构。三、结构实体检测部位及内容：3.1检测时间在基础及主体结构分部工程验收前进行结构实体检验。3.2检测部位对涉及混凝土结构安全的有代表性的部位进行结构实体检测。3.1检测内容及检测单位1、砼同条件试块强度山东省建筑工程质量监督检验测试中心2、钢筋保护层厚度检验山东省建筑工程质量监督检验测试中心3、结构尺寸偏差及结构位置检测由监理单位组织施工、建设单位实施四、结构实体砼强度检测4.1同条件试块留置部位及数量1、结构实体砼强度按照不同强度等级分别采用同条件养护试件进行检验。同条件试件取样数量及部位根据规范要求及建设、监理批准，实体取样数量及部位确定如下表：C6#楼~C10#楼：每个单体数量相同构件类型砼标号试件数量合计数量基础垫层C203组3组独立基础及条基C303组3组基础柱（墙）C353组3组基础梁C303组3组框架柱一~三层（二层顶）C352组/层4组三层~顶层C302组/层8组梁、板C302组/层12组L4#连廊、L4#连廊：每个单体数量相同构件砼标号试件数量合计数量基础垫层C203组3组独立基础C303组3组框架柱C303组3组梁、板C303组/层3组2、结构实体检验混凝土同条件养护试件的留置方式:由监理单位和施工单位共同在混凝土浇筑入模处见证取样送检。3、混凝土同条件养护试件放置：混凝土同条件养护试块必须用钢筋笼装好放在现场并与实体结构采取同样的养护措施。如下图：4.2结构同条件试块的制作、养护与检验1、同条件养护试件拆模后，放置在浇筑段部位，与浇筑段部位取同样的养护方法...
