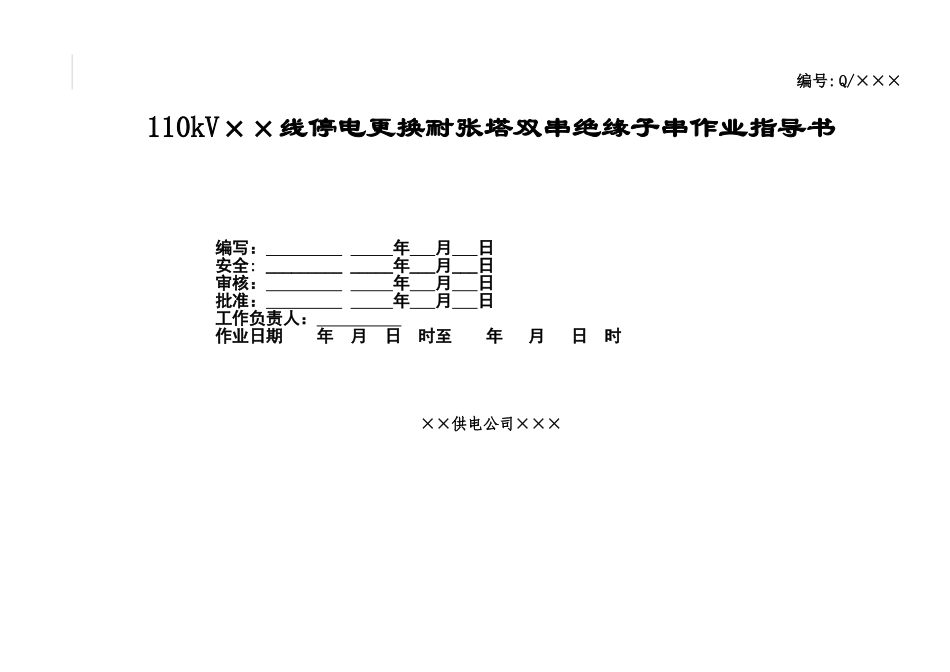

110kV××线停电更换耐张塔双串绝缘子串作业指导书VIP免费

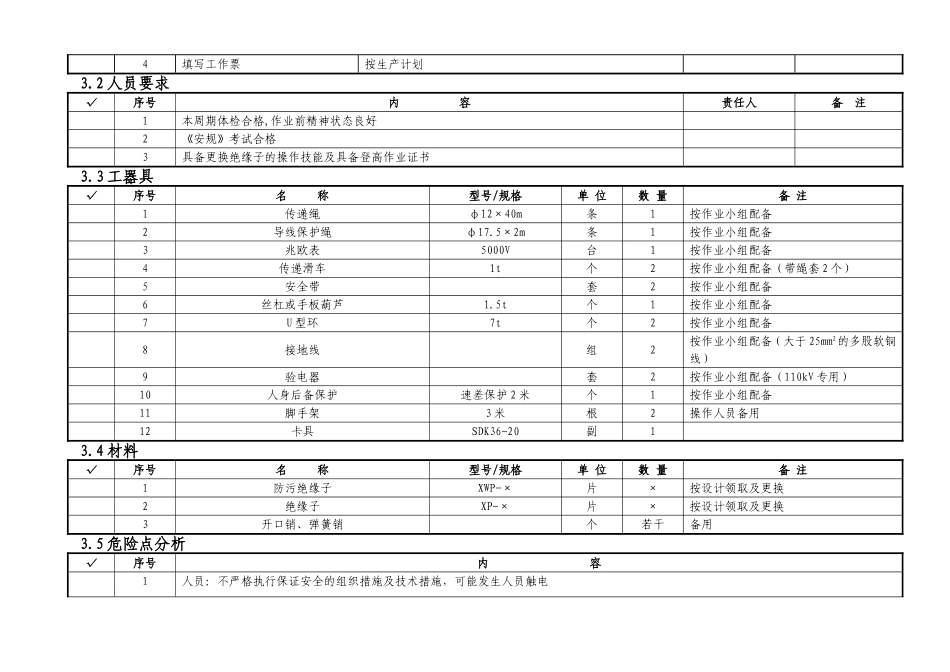

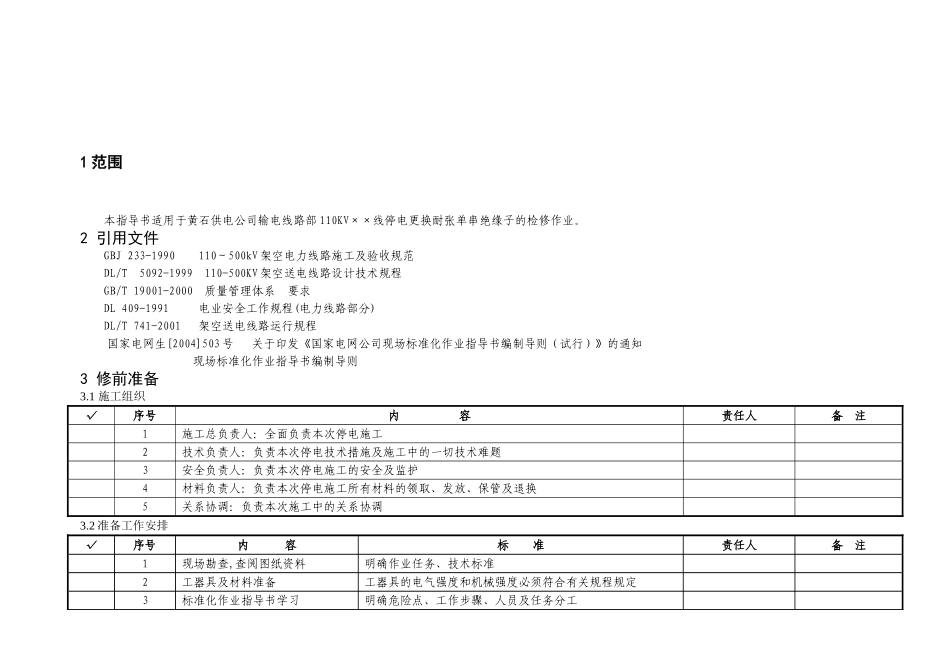

编号:Q/×××110kV××线停电更换耐张塔双串绝缘子串作业指导书编写：年月日安全:______________年___月___日审核：年月日批准：年月日工作负责人：作业日期年月日时至年月日时××供电公司×××1范围本指导书适用于黄石供电公司输电线路部110KV××线停电更换耐张单串绝缘子的检修作业。2引用文件GBJ233-1990110～500kV架空电力线路施工及验收规范DL/T5092-1999110-500KV架空送电线路设计技术规程GB/T19001-2000质量管理体系要求DL409-1991电业安全工作规程(电力线路部分)DL/T741-2001架空送电线路运行规程国家电网生[2004]503号关于印发《国家电网公司现场标准化作业指导书编制导则（试行）》的通知现场标准化作业指导书编制导则3修前准备3.1施工组织√序号内容责任人备注1施工总负责人：全面负责本次停电施工2技术负责人：负责本次停电技术措施及施工中的一切技术难题3安全负责人：负责本次停电施工的安全及监护4材料负责人：负责本次停电施工所有材料的领取、发放、保管及退换5关系协调：负责本次施工中的关系协调3.2准备工作安排√序号内容标准责任人备注1现场勘查,查阅图纸资料明确作业任务、技术标准2工器具及材料准备工器具的电气强度和机械强度必须符合有关规程规定3标准化作业指导书学习明确危险点、工作步骤、人员及任务分工4填写工作票按生产计划3.2人员要求√序号内容责任人备注1本周期体检合格,作业前精神状态良好2《安规》考试合格3具备更换绝缘子的操作技能及具备登高作业证书3.3工器具√序号名称型号/规格单位数量备注1传递绳φ12×40m条1按作业小组配备2导线保护绳φ17.5×2m条1按作业小组配备3兆欧表5000V台１按作业小组配备4传递滑车1t个2按作业小组配备（带绳套2个）5安全带套2按作业小组配备6丝杠或手板葫芦1.5t个1按作业小组配备7U型环7t个2按作业小组配备8接地线组2按作业小组配备（大于25mm2的多股软铜线）9验电器套2按作业小组配备（110kV专用）10人身后备保护速差保护2米个1按作业小组配备11脚手架3米根2操作人员备用12卡具SDK36-20副13.4材料√序号名称型号/规格单位数量备注1防污绝缘子XWP-×片×按设计领取及更换2绝缘子XP-×片×按设计领取及更换3开口销、弹簧销个若干备用3.5危险点分析√序号内容1人员：不严格执行保证安全的组织措施及技术措施，可能发生人员触电√序号内容2高空坠落：攀登铁塔时由脚钉松动或没有抓稳踏牢，作业时安全带没有系在牢固的构件上或扣环没有扣牢，可能发生人员从高空坠落3物体打击：塔上作业人员扔工具、材料，地面人员不戴安全帽，作业点下方有人，可能发生人员遭受物体的打击4物体打击：工器具失灵，可能导致绝缘子串脱落，瓷瓶串收紧前应检查工器具连结情况是否牢固可靠，并打好导线后备保护绳。3.6安全措施√序号内容1严格执行工作票制度，以及停电、验电、挂接地线的安全技术措施2验电器必须经检验合格，验电、挂接地线时设专人监护3登杆前，检查杆根四方拉线及登杆工具、安全带是否牢固可靠；攀登杆塔时，注意检查脚钉是否齐全牢固可靠。4杆塔上作业安全带应系在牢固构件上。系好安全带后必须检查扣环是否扣牢5现场人员必须戴好安全帽，穿工作服6高空作业人员要防止掉东西，所使用的工器具、材料等应用绳索传递，不得乱扔，绳扣要绑牢，传递人员应离开重物下方，杆塔下及作业点下方禁止地面人员逗留，作业内区内禁止行人进入7工器具必须经过试验并合格，工器具严禁以小代大，严禁使用与导线绝缘子规格不相配的卡具。收紧其松驰程度以不妨碍绝缘子串作业人员为宜8安装导线保护绳无误后方可施工，施工中应严格控制导线过牵引力。9作业前检查弹簧销、金具连接是否牢固完整，并作检测。10不得随意变更现场安全措施,特殊情况下需要变更安全措施时，必须履行审批手续11脚手架和绝缘子串上作业人员，安全带系在双钩或完好的绝缘子串上，应将保护绳打在横担的主材上。3.7作业分工√序号作业内容分组负责人作业人员1×#塔验电、挂接地线、拆接地线，1人作业，1人监护2流动接地、拆除3×#塔验电、挂接地线、拆接地线，1人作业，1人监护4×#塔上操作人员4作业程序4.1开工√序号内容作业人员签字1工作负责人接受调度或总...
