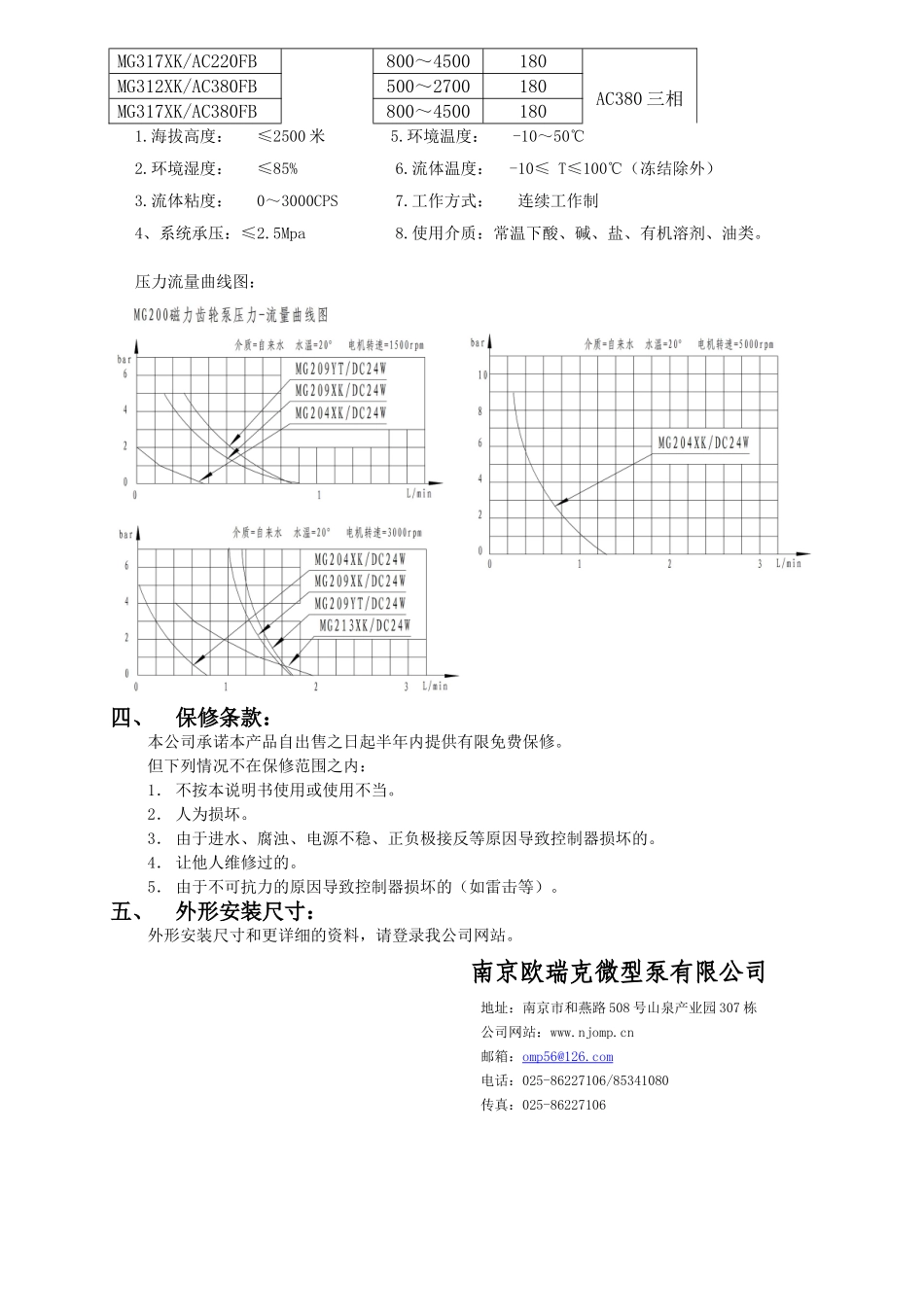

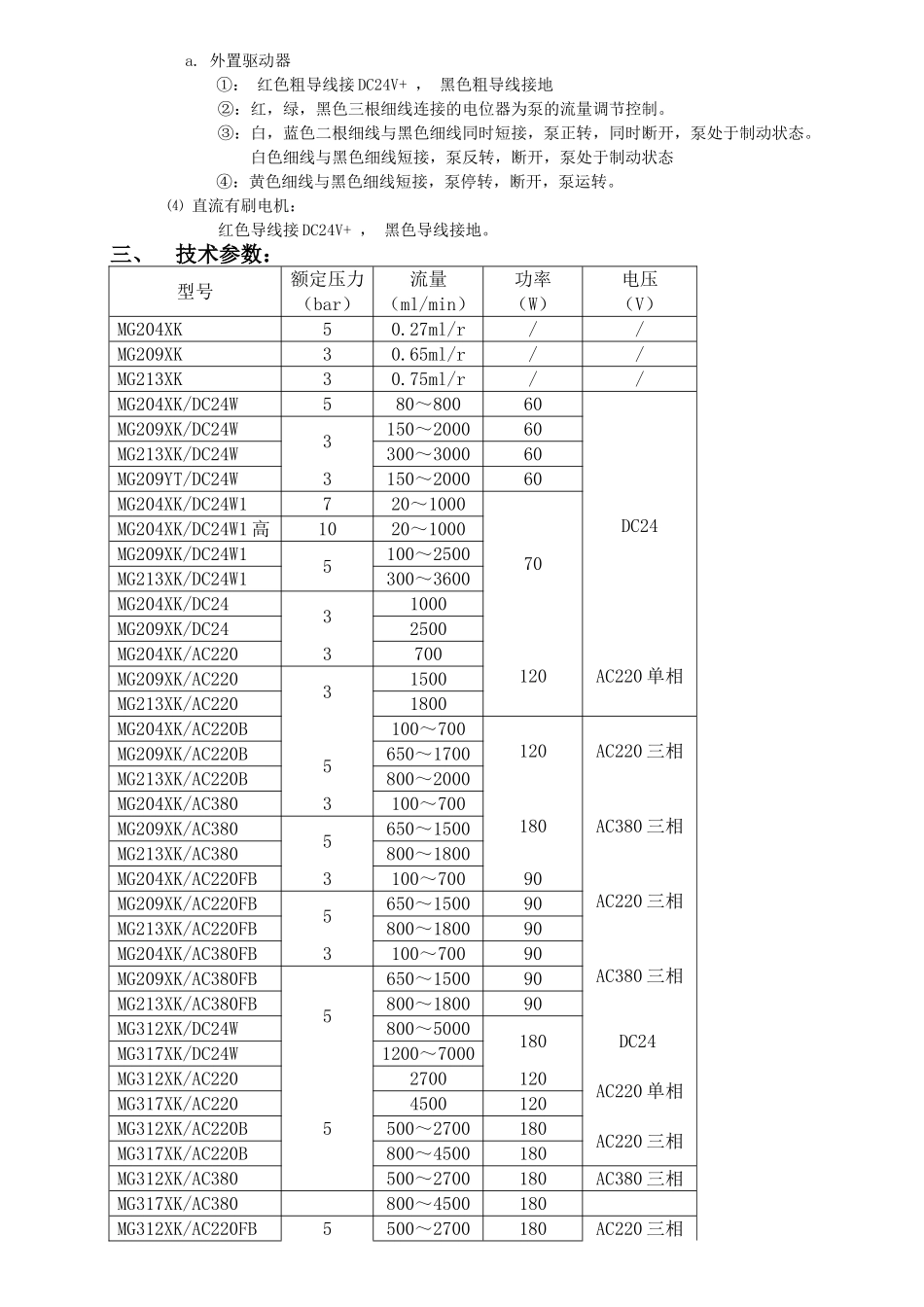

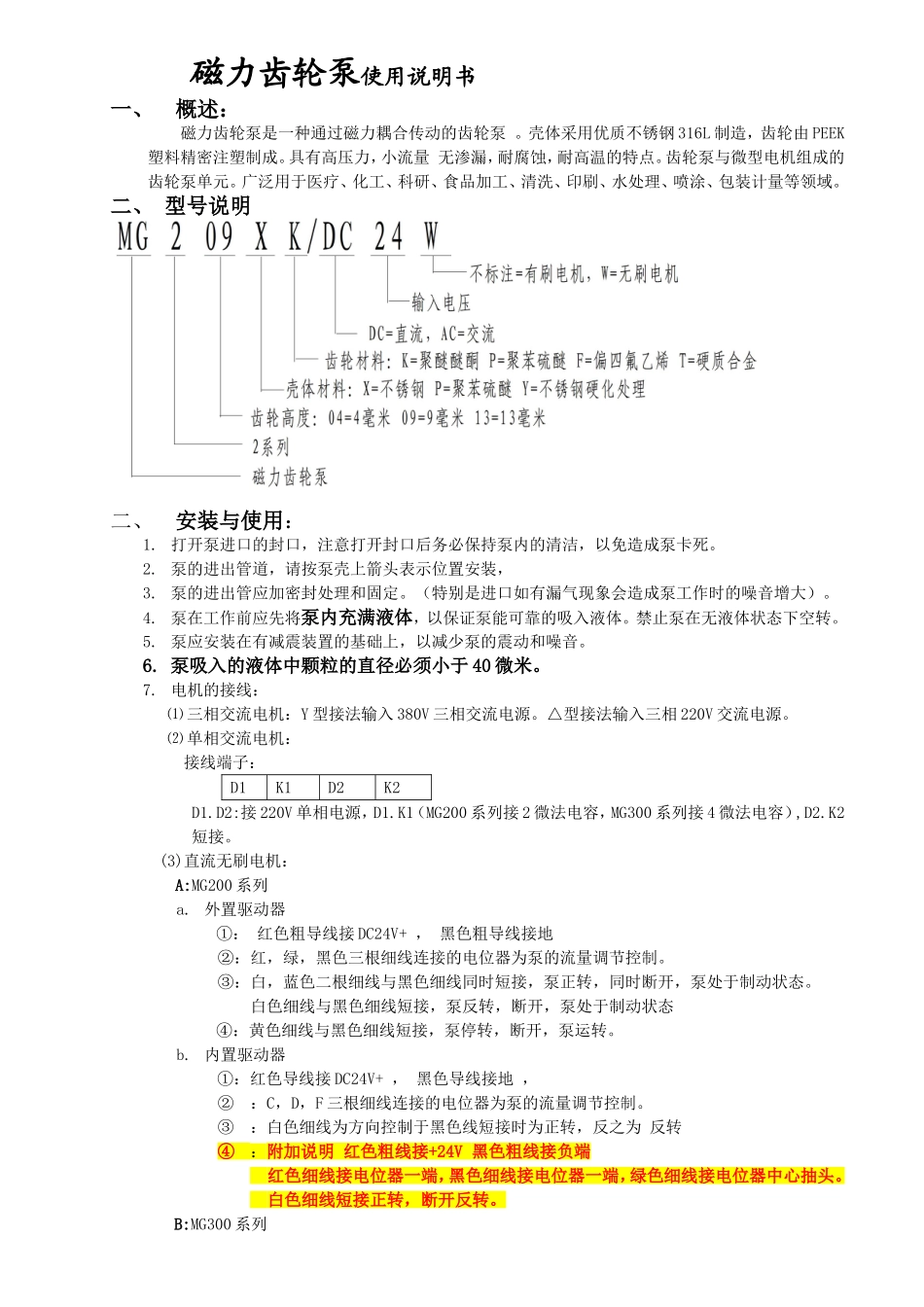

磁力齿轮泵使用说明书一、概述：磁力齿轮泵是一种通过磁力耦合传动的齿轮泵。壳体采用优质不锈钢316L制造，齿轮由PEEK塑料精密注塑制成。具有高压力，小流量无渗漏，耐腐蚀，耐高温的特点。齿轮泵与微型电机组成的齿轮泵单元。广泛用于医疗、化工、科研、食品加工、清洗、印刷、水处理、喷涂、包装计量等领域。二、型号说明二、安装与使用：1.打开泵进口的封口，注意打开封口后务必保持泵内的清洁，以免造成泵卡死。2.泵的进出管道，请按泵壳上箭头表示位置安装，3.泵的进出管应加密封处理和固定。（特别是进口如有漏气现象会造成泵工作时的噪音增大）。4.泵在工作前应先将泵内充满液体，以保证泵能可靠的吸入液体。禁止泵在无液体状态下空转。5.泵应安装在有减震装置的基础上，以减少泵的震动和噪音。6.泵吸入的液体中颗粒的直径必须小于40微米。7.电机的接线：⑴三相交流电机：Y型接法输入380V三相交流电源。△型接法输入三相220V交流电源。⑵单相交流电机：接线端子：D1K1D2K2D1.D2:接220V单相电源，D1.K1（MG200系列接2微法电容，MG300系列接4微法电容）,D2.K2短接。(3)直流无刷电机：A:MG200系列a.外置驱动器①：红色粗导线接DC24V+，黑色粗导线接地②：红，绿，黑色三根细线连接的电位器为泵的流量调节控制。③：白，蓝色二根细线与黑色细线同时短接，泵正转，同时断开，泵处于制动状态。白色细线与黑色细线短接，泵反转，断开，泵处于制动状态④：黄色细线与黑色细线短接，泵停转，断开，泵运转。b.内置驱动器①：红色导线接DC24V+，黑色导线接地，②：C，D，F三根细线连接的电位器为泵的流量调节控制。③：白色细线为方向控制于黑色线短接时为正转，反之为反转④：附加说明红色粗线接+24V黑色粗线接负端红色细线接电位器一端，黑色细线接电位器一端，绿色细线接电位器中心抽头。白色细线短接正转，断开反转。B:MG300系列a.外置驱动器①：红色粗导线接DC24V+，黑色粗导线接地②：红，绿，黑色三根细线连接的电位器为泵的流量调节控制。③：白，蓝色二根细线与黑色细线同时短接，泵正转，同时断开，泵处于制动状态。白色细线与黑色细线短接，泵反转，断开，泵处于制动状态④：黄色细线与黑色细线短接，泵停转，断开，泵运转。⑷直流有刷电机：红色导线接DC24V+，黑色导线接地。三、技术参数：型号额定压力流量功率电压（bar）（ml/min）（W）（V）MG204XK50.27ml/r//MG209XK30.65ml/r//MG213XK30.75ml/r//MG204XK/DC24W580～80060DC24MG209XK/DC24W3150～200060MG213XK/DC24W300～300060MG209YT/DC24W3150～200060MG204XK/DC24W1720～100070MG204XK/DC24W1高1020～1000MG209XK/DC24W15100～2500MG213XK/DC24W1300～3600MG204XK/DC2431000MG209XK/DC242500MG204XK/AC2203700120AC220单相MG209XK/AC22031500MG213XK/AC2201800MG204XK/AC220B100～700120AC220三相MG209XK/AC220B5650～1700MG213XK/AC220B800～2000MG204XK/AC3803100～700180AC380三相MG209XK/AC3805650～1500MG213XK/AC380800～1800MG204XK/AC220FB3100～70090AC220三相MG209XK/AC220FB5650～150090MG213XK/AC220FB800～180090MG204XK/AC380FB3100～70090AC380三相MG209XK/AC380FB5650～150090MG213XK/AC380FB800～180090MG312XK/DC24W800～5000180DC24MG317XK/DC24W1200～7000MG312XK/AC22052700120AC220单相MG317XK/AC2204500120MG312XK/AC220B500～2700180AC220三相MG317XK/AC220B800～4500180MG312XK/AC380500～2700180AC380三相MG317XK/AC380800～4500180MG312XK/AC220FB5500～2700180AC220三相MG317XK/AC220FB800～4500180MG312XK/AC380FB500～2700180AC380三相MG317XK/AC380FB800～45001801.海拔高度：≤2500米5.环境温度：-10～50℃2.环境湿度：≤85%6.流体温度：-10≤T≤100℃（冻结除外）3.流体粘度：0～3000CPS7.工作方式：连续工作制4、系统承压：≤2.5Mpa8.使用介质：常温下酸、碱、盐、有机溶剂、油类。压力流量曲线图：四、保修条款：本公司承诺本产品自出售之日起半年内提供有限免费保修。但下列情况不在保修范围之内：1．不按本说明书使用或使用不当。2．人为损坏。3．由于进水、腐浊、电源不稳、正负极接反等原因导致控制器损坏的。4．让他人维修过的。5．由于不可抗力的原因导致控制器损坏的（如雷击等）。五、外形安装尺寸：外形安装尺寸和更详细的资料，请登录我公司网站。南京欧瑞克微型泵有限公司地址：南京市和燕路508号山泉产业园307栋公司网站：www.njomp.cn邮箱：omp56@126.com电话：025-86227106/85341080传真：025-86227106
