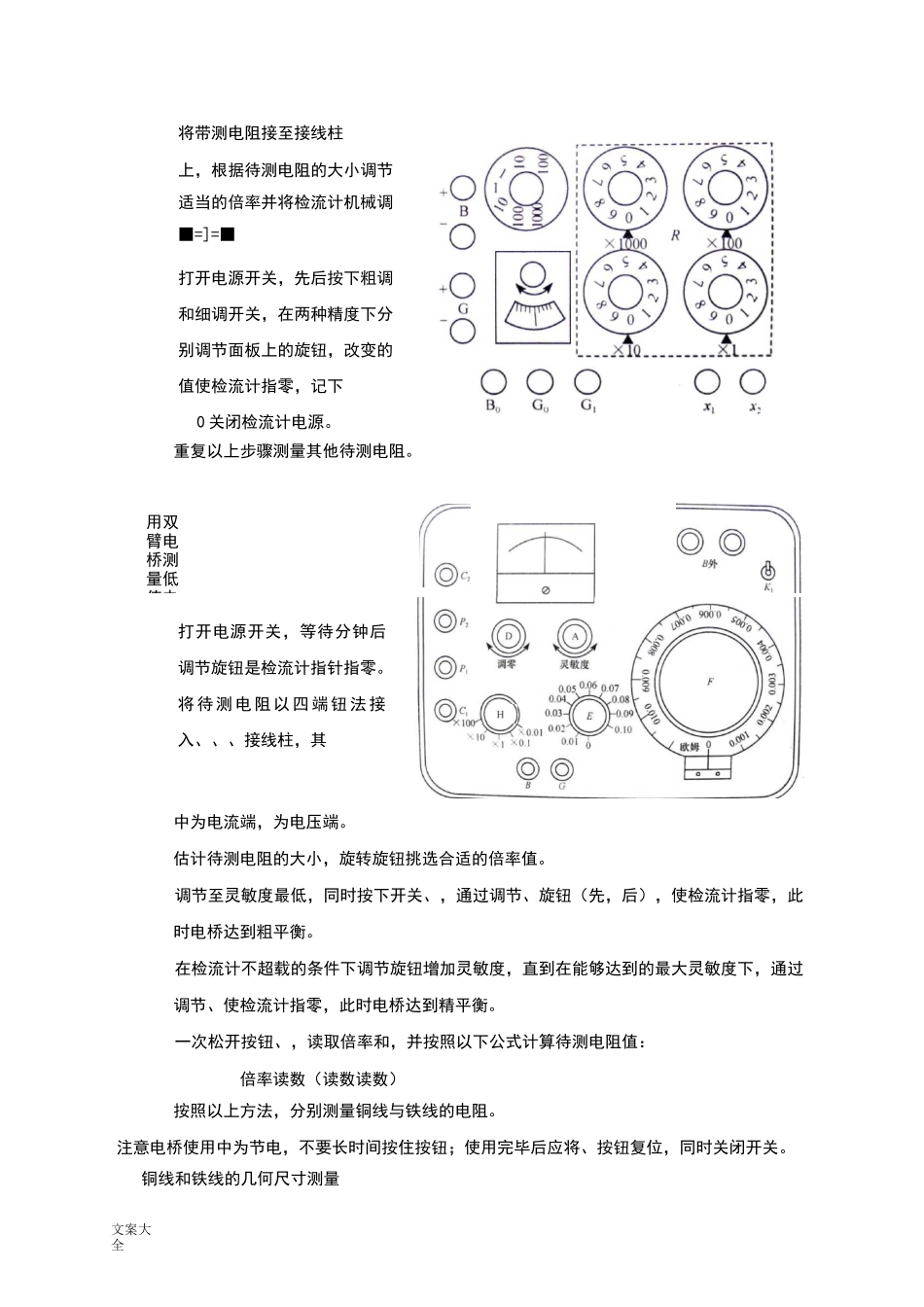

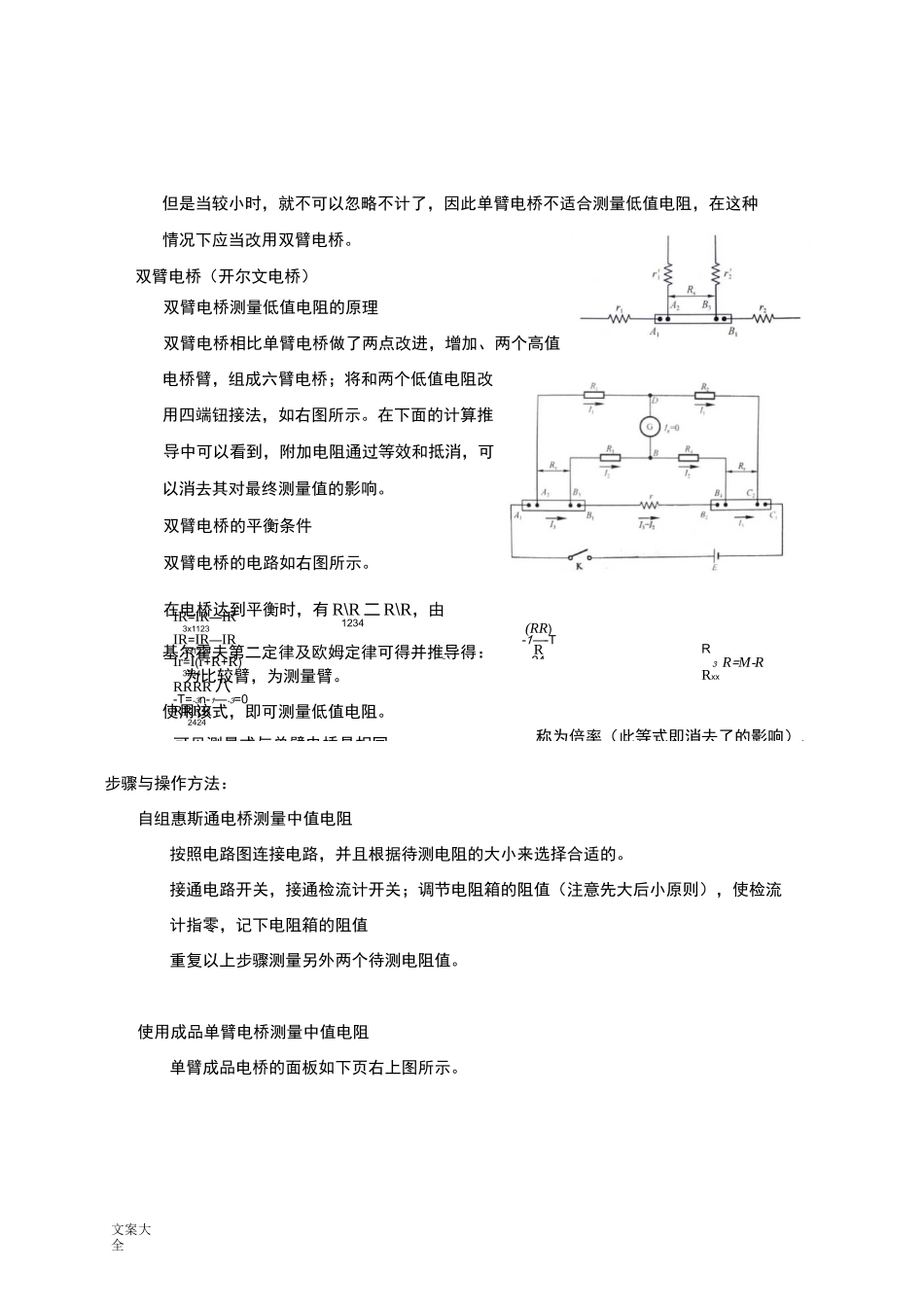

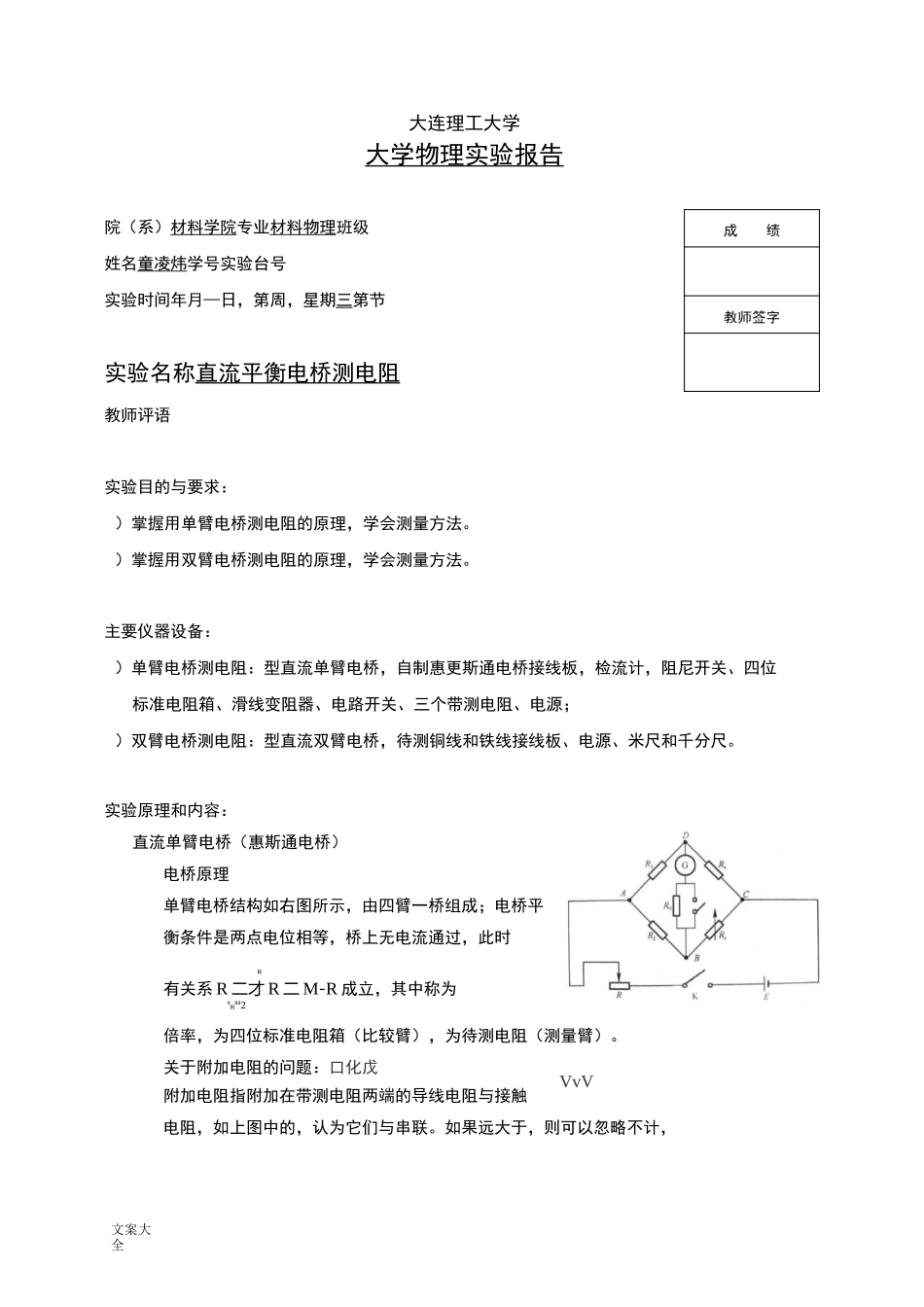

文案大全大连理工大学大学物理实验报告 院（系）材料学院专业材料物理班级姓名童凌炜学号实验台号实验时间年月—日，第周，星期三第节实验名称直流平衡电桥测电阻教师评语实验目的与要求：）掌握用单臂电桥测电阻的原理，学会测量方法。）掌握用双臂电桥测电阻的原理，学会测量方法。主要仪器设备：）单臂电桥测电阻：型直流单臂电桥，自制惠更斯通电桥接线板，检流计，阻尼开关、四位标准电阻箱、滑线变阻器、电路开关、三个带测电阻、电源；）双臂电桥测电阻：型直流双臂电桥，待测铜线和铁线接线板、电源、米尺和千分尺。实验原理和内容：直流单臂电桥（惠斯通电桥）电桥原理单臂电桥结构如右图所示，由四臂一桥组成；电桥平衡条件是两点电位相等，桥上无电流通过，此时R有关系 R 二才 R 二 M-R 成立，其中称为xRss2倍率，为四位标准电阻箱（比较臂），为待测电阻（测量臂）。关于附加电阻的问题：口化戊VvV附加电阻指附加在带测电阻两端的导线电阻与接触电阻，如上图中的，认为它们与串联。如果远大于，则可以忽略不计，文案大全IR=IR—IR3x1123IR=IR—IR3S1224Ir=I(r+R+R)3234RRRR 八-T=-3n-1—-3=0RRRR2424可见测量式与单臂电桥是相同34(RR)-1—-TR24R3 R=M-RRxx称为倍率（此等式即消去了的影响）,但是当较小时，就不可以忽略不计了，因此单臂电桥不适合测量低值电阻，在这种情况下应当改用双臂电桥。双臂电桥（开尔文电桥）双臂电桥测量低值电阻的原理双臂电桥相比单臂电桥做了两点改进，增加、两个高值电桥臂，组成六臂电桥；将和两个低值电阻改用四端钮接法，如右图所示。在下面的计算推导中可以看到，附加电阻通过等效和抵消，可以消去其对最终测量值的影响。双臂电桥的平衡条件双臂电桥的电路如右图所示。在电桥达到平衡时，有 R\R 二 R\R，由1234基尔霍夫第二定律及欧姆定律可得并推导得：为比较臂，为测量臂。使用该式，即可测量低值电阻。步骤与操作方法：自组惠斯通电桥测量中值电阻按照电路图连接电路，并且根据待测电阻的大小来选择合适的。接通电路开关，接通检流计开关；调节电阻箱的阻值（注意先大后小原则），使检流计指零，记下电阻箱的阻值重复以上步骤测量另外两个待测电阻值。使用成品单臂电桥测量中值电阻单臂成品电桥的面板如下页右上图所示。将带测电阻接至接线柱上，根据待测电阻的大小调节适当的倍率并将检流计机械调■=]=■打开电源开关，先后按下粗调和细调开关，在两种精度下分别调节面板上的旋钮，...
