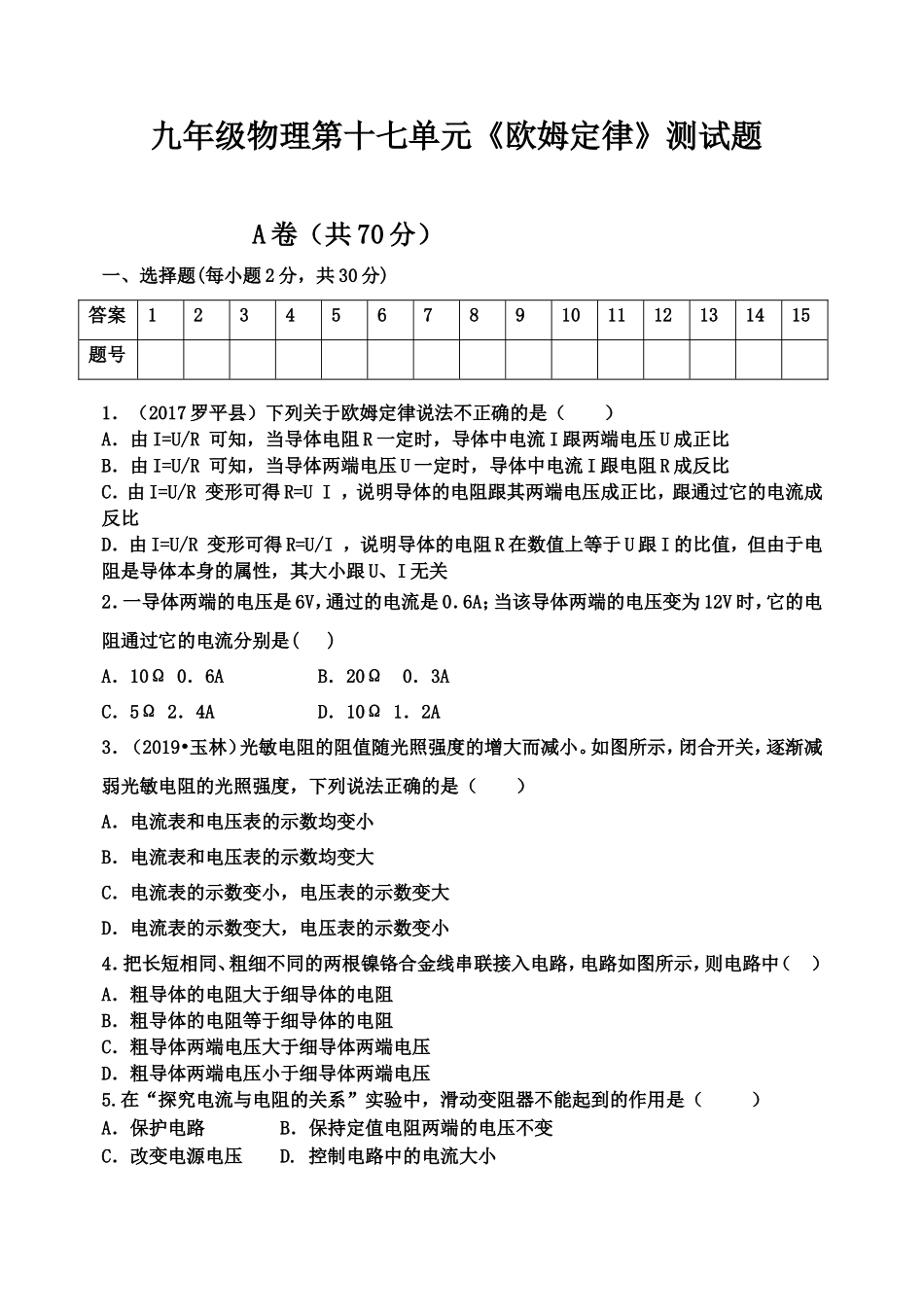

九年级物理第十七单元《欧姆定律》测试题VIP免费

九年级物理第十七单元《欧姆定律》测试题A卷（共70分）一、选择题(每小题2分，共30分)答案123456789101112131415题号1．（2017罗平县）下列关于欧姆定律说法不正确的是（）A．由I=U/R可知，当导体电阻R一定时，导体中电流I跟两端电压U成正比B．由I=U/R可知，当导体两端电压U一定时，导体中电流I跟电阻R成反比C．由I=U/R变形可得R=UI，说明导体的电阻跟其两端电压成正比，跟通过它的电流成反比D．由I=U/R变形可得R=U/I，说明导体的电阻R在数值上等于U跟I的比值，但由于电阻是导体本身的属性，其大小跟U、I无关2．一导体两端的电压是6V，通过的电流是0．6A；当该导体两端的电压变为12V时，它的电阻通过它的电流分别是()A．10Ω0．6AB．20Ω0．3AC．5Ω2．4AD．10Ω1．2A3．（2019•玉林）光敏电阻的阻值随光照强度的增大而减小。如图所示，闭合开关，逐渐减弱光敏电阻的光照强度，下列说法正确的是（）A．电流表和电压表的示数均变小B．电流表和电压表的示数均变大C．电流表的示数变小，电压表的示数变大D．电流表的示数变大，电压表的示数变小4．把长短相同、粗细不同的两根镍铬合金线串联接入电路，电路如图所示，则电路中（）A．粗导体的电阻大于细导体的电阻B．粗导体的电阻等于细导体的电阻C．粗导体两端电压大于细导体两端电压D．粗导体两端电压小于细导体两端电压5.在“探究电流与电阻的关系”实验中，滑动变阻器不能起到的作用是（）A．保护电路B．保持定值电阻两端的电压不变C．改变电源电压D.控制电路中的电流大小6.（2019•赤峰）如图所示电路，电源电压和小灯泡电阻保持不变。当开关闭合后，变阻器滑片向右滑动时，电流表和电压表的示数变化情况分别是（）A．变大、变小B．变大、变大C．变小、变小D．变小、变大7.（2018•眉山）如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1：R2=1：2，此时甲、乙两电表的示数之比为（）A．2：1B．1：2C．3：2D．2：38．（2018•达州）甲乙两地相距30km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为0.2A，乙地检修员后用相同的测量仪接人CD时，电流表的示数为0.3A．则短路位置离甲地（）A．18kmB．15kmC．12kmD．10km9．（2017•福州三模）如图所示，R1=5Ω，R2=10Ω，则电压表V1、V2示数之比是（）A．1：2B．2：1C．1：3D．3：110．如图所示电路，当开关S闭合后，两表均有示数，过一会儿，发现电压表和电流表示数都增大，下列故障分析可能的是（）A．Ll断路B．L2断路C．L1短路D．L2短路11.（2019•广西）用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。如图是检测植物叶片含水量的电路，电源电压不变。将湿敏电阻R附着在叶片上，当叶片含水量升高时（）A．电流表示数增大B．电压表示数减小C．电路总电阻减小D．电路总功率增大12.（2017•营口改多选）如图所示是导体甲和乙的I-U图象，下列说法错误的是（）A．甲、乙均为定值电阻B．当甲两端电压为3V时，R甲=0.2ΩC．甲、乙串联在电路中闭合开关，电路电流为0.2A时，电路总电压是3VD．甲、乙并联在电路中闭合开关，甲两端电压为2V时，甲、乙电流之比为2：113．（多选）如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度β增大时，下列说法错误的是（）A．电压表的示数增大，指示灯亮度增大B．电压表的示数减小，指示灯亮度增大C．电压表的示数减小，指示灯亮度减小D．电压表的示数增大，指示灯亮度减小14．（2018•广东多选）如图1所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图2所示，下列说法正确的是（）A．电源电压是9VB．定值电阻R的阻值是6ΩC．滑动变阻器的阻值范围是0～18ΩD．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V15．（多选）如图甲所示电路，电源电压保持不变．闭...
