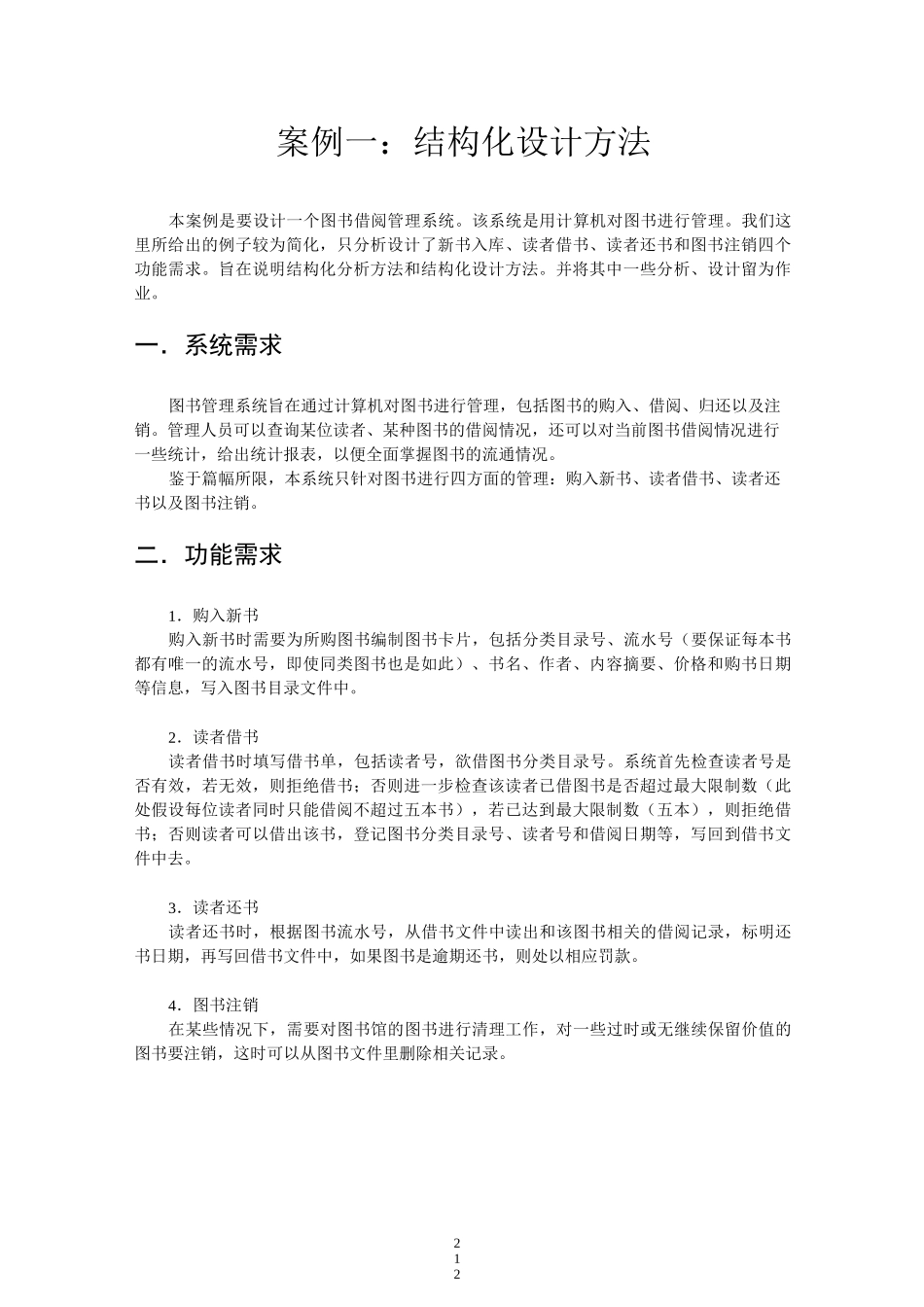

212案例一：结构化设计方法本案例是要设计一个图书借阅管理系统。该系统是用计算机对图书进行管理。我们这里所给出的例子较为简化，只分析设计了新书入库、读者借书、读者还书和图书注销四个功能需求。旨在说明结构化分析方法和结构化设计方法。并将其中一些分析、设计留为作业。一．系统需求图书管理系统旨在通过计算机对图书进行管理，包括图书的购入、借阅、归还以及注销。管理人员可以查询某位读者、某种图书的借阅情况，还可以对当前图书借阅情况进行一些统计，给出统计报表，以便全面掌握图书的流通情况。鉴于篇幅所限，本系统只针对图书进行四方面的管理：购入新书、读者借书、读者还书以及图书注销。二．功能需求1．购入新书购入新书时需要为所购图书编制图书卡片，包括分类目录号、流水号（要保证每本书都有唯一的流水号，即使同类图书也是如此）、书名、作者、内容摘要、价格和购书日期等信息，写入图书目录文件中。2．读者借书读者借书时填写借书单，包括读者号，欲借图书分类目录号。系统首先检查读者号是否有效，若无效，则拒绝借书；否则进一步检查该读者已借图书是否超过最大限制数（此处假设每位读者同时只能借阅不超过五本书），若已达到最大限制数（五本），则拒绝借书；否则读者可以借出该书，登记图书分类目录号、读者号和借阅日期等，写回到借书文件中去。3．读者还书读者还书时，根据图书流水号，从借书文件中读出和该图书相关的借阅记录，标明还书日期，再写回借书文件中，如果图书是逾期还书，则处以相应罚款。4．图书注销在某些情况下，需要对图书馆的图书进行清理工作，对一些过时或无继续保留价值的图书要注销，这时可以从图书文件里删除相关记录。213三．数据描述1．静态数据（1）图书（图书编号、图书名称、作者、出版社、出版日期、备注、价格、数量）214图书管理人员检查杳询请求”宀有效性■无效输系统时当前日期*2 罚款单处理请求图书管理请求、读者3-图书情况处理查询（2）读者号（借书证号、姓名、性别、身份证、联系电话、密码）（3）身份（身份编号、身份描述、最大借阅数）（4）图书类别（图书类别编号、类别描述）2．动态数据经过分析，得出的顶层数据流图（DFD）如图 1 所示，0 层数据流图如图 2 所示。图 20 层图作业 1：加工 2 具有 4 个具体的功能：新书入库、借书、还书、注销图书。图 3 是加工2 的 1 层图。请参照图 2 的 0 层图，将图 3 中缺少的数据流补充完整，使它成为...
