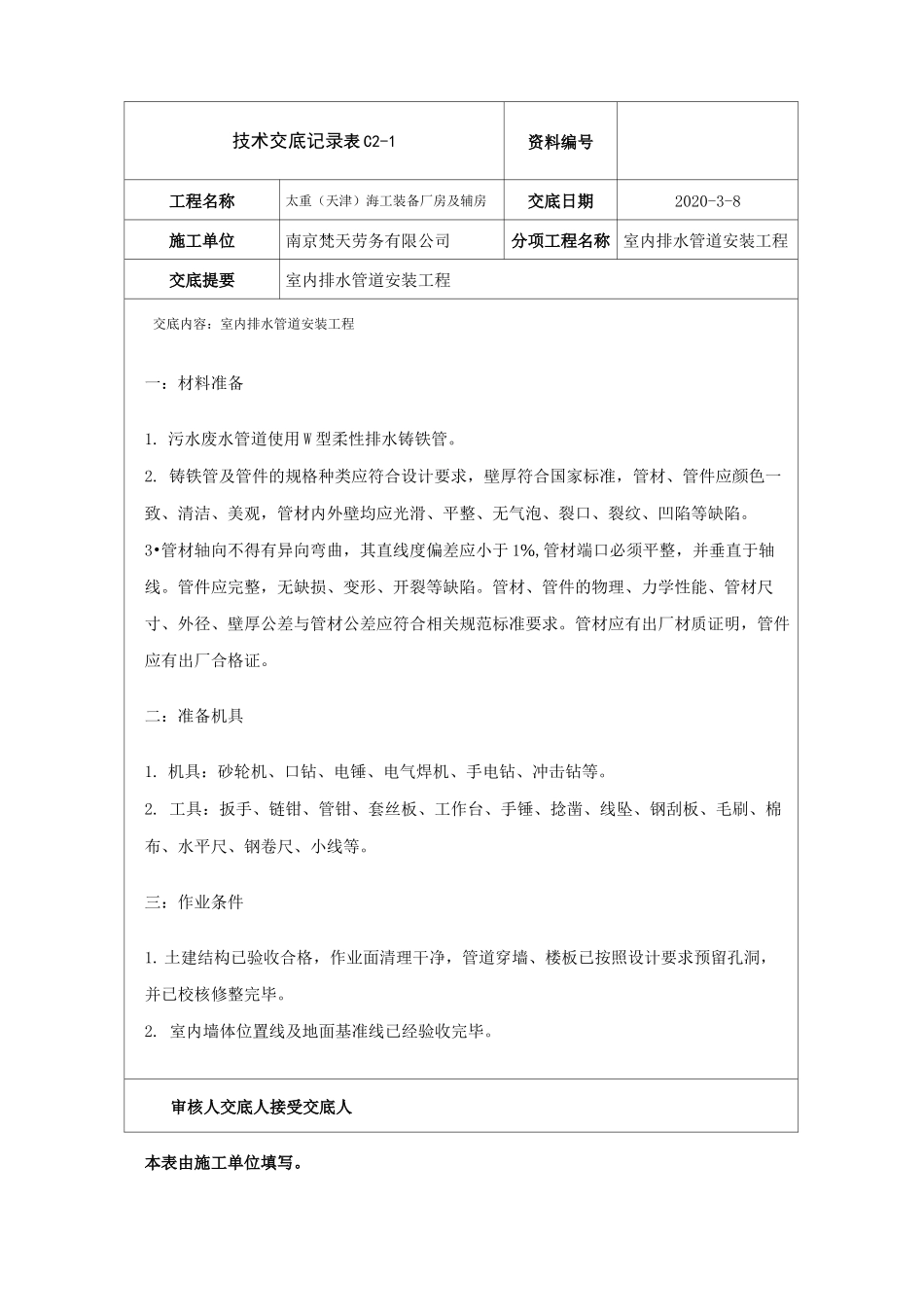

本表由施工单位填写。技术交底记录表 C2-1资料编号工程名称太重（天津）海工装备厂房及辅房交底日期2020-3-8施工单位南京梵天劳务有限公司分项工程名称 室内排水管道安装工程交底提要室内排水管道安装工程交底内容：室内排水管道安装工程一：材料准备1. 污水废水管道使用 W 型柔性排水铸铁管。2. 铸铁管及管件的规格种类应符合设计要求，壁厚符合国家标准，管材、管件应颜色一致、清洁、美观，管材内外壁均应光滑、平整、无气泡、裂口、裂纹、凹陷等缺陷。3•管材轴向不得有异向弯曲，其直线度偏差应小于 1%,管材端口必须平整，并垂直于轴线。管件应完整，无缺损、变形、开裂等缺陷。管材、管件的物理、力学性能、管材尺寸、外径、壁厚公差与管材公差应符合相关规范标准要求。管材应有出厂材质证明，管件应有出厂合格证。二：准备机具1. 机具：砂轮机、口钻、电锤、电气焊机、手电钻、冲击钻等。2. 工具：扳手、链钳、管钳、套丝板、工作台、手锤、捻凿、线坠、钢刮板、毛刷、棉布、水平尺、钢卷尺、小线等。三：作业条件1. 土建结构已验收合格，作业面清理干净，管道穿墙、楼板已按照设计要求预留孔洞，并已校核修整完毕。2. 室内墙体位置线及地面基准线已经验收完毕。审核人交底人接受交底人本表由施工单位填写。技术交底记录表 C2-1资料编号工程名称太重(天津)海工装备厂房及辅房交底日期2020-3-8施工单位南京梵天劳务有限公司分项工程名称 室内排水管道安装工程交底提要室内排水管道安装工程交底内容：室内排水管道安装工程3. 排出管道或埋地排水管道安装必须等回填土到管底的高度。4. 土建屋面结构层施工验收完毕且标高已明确和清晰。四：工艺流程安装准备一预制加工一干管安装一支架安装一保温和防腐一灌水试验一满水排泄试验一通球试验五：操作工艺1. 安装准备(1) 熟悉图纸，掌握室内排水系统组成、走向、材料及连接方法。(2) 根据设计图纸及技术交底，检查、核对预留孔洞尺寸是否正确，将管道坐标、标高位置划线定位。找出管道穿楼板墙体的中心位置，用錾子开扩或修整孔洞，遇到钢筋应与土建协商解决。立管洞口修整时，应在管中心位置从上至下吊线后，逐层顺序修整，发现上、下层墙体厚度变化，应及时调整管道离墙距离。2. 预制加工根据图纸要求和技术交底结合实际情况，按预留口位置测量尺寸和加工草图下料，把管件较多部位先进行预制加工，组装、编号，码放在平坦的场地，管段下面用方木垫实。3. 干管安装总出口端头...
