厂区地面标线、安全标识、管道标识及防碰撞设置方案(1)

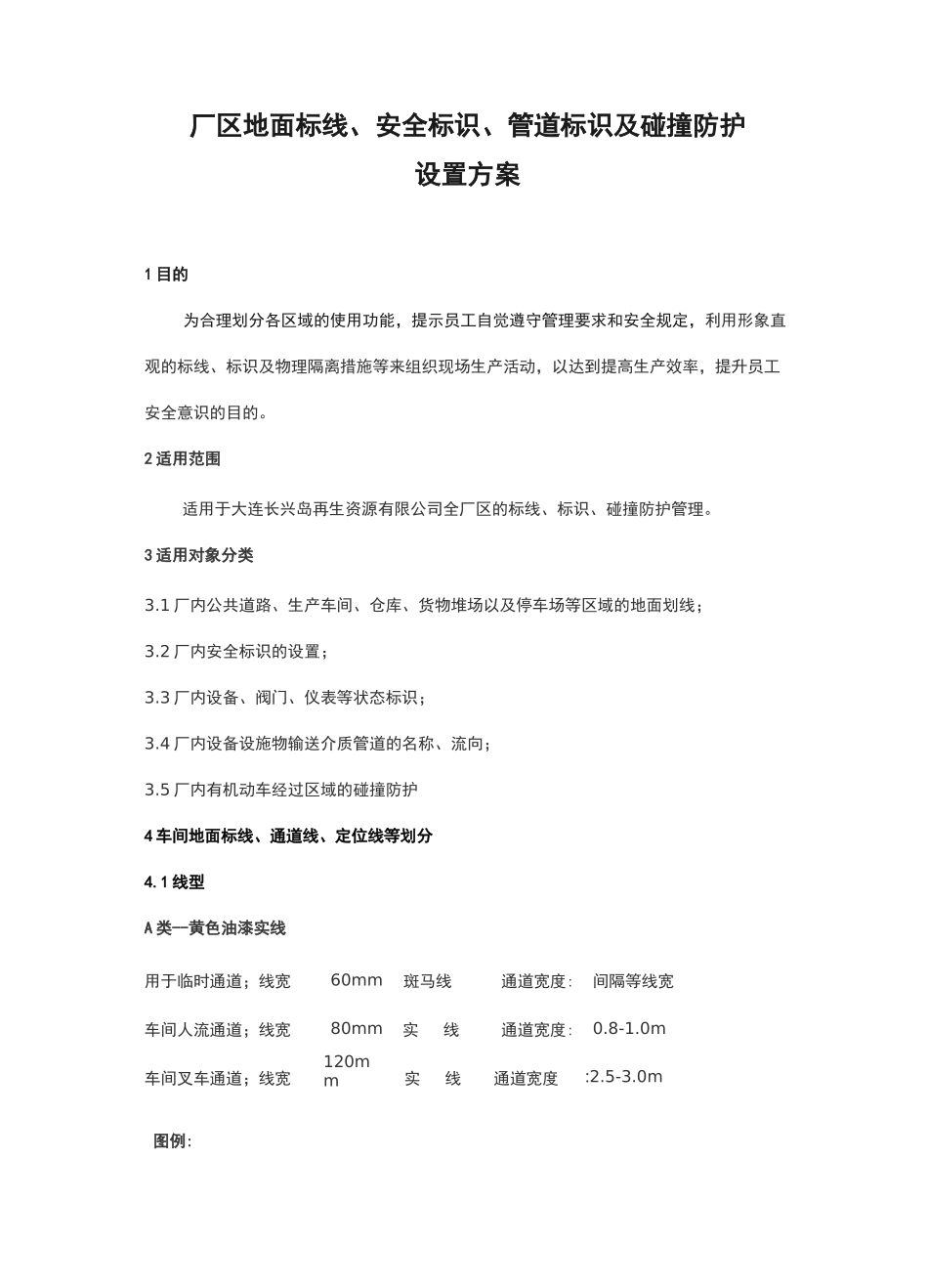

厂区地面标线、安全标识、管道标识及防碰撞设置方案(1)_第1页
1/15
厂区地面标线、安全标识、管道标识及防碰撞设置方案(1)_第2页
2/15

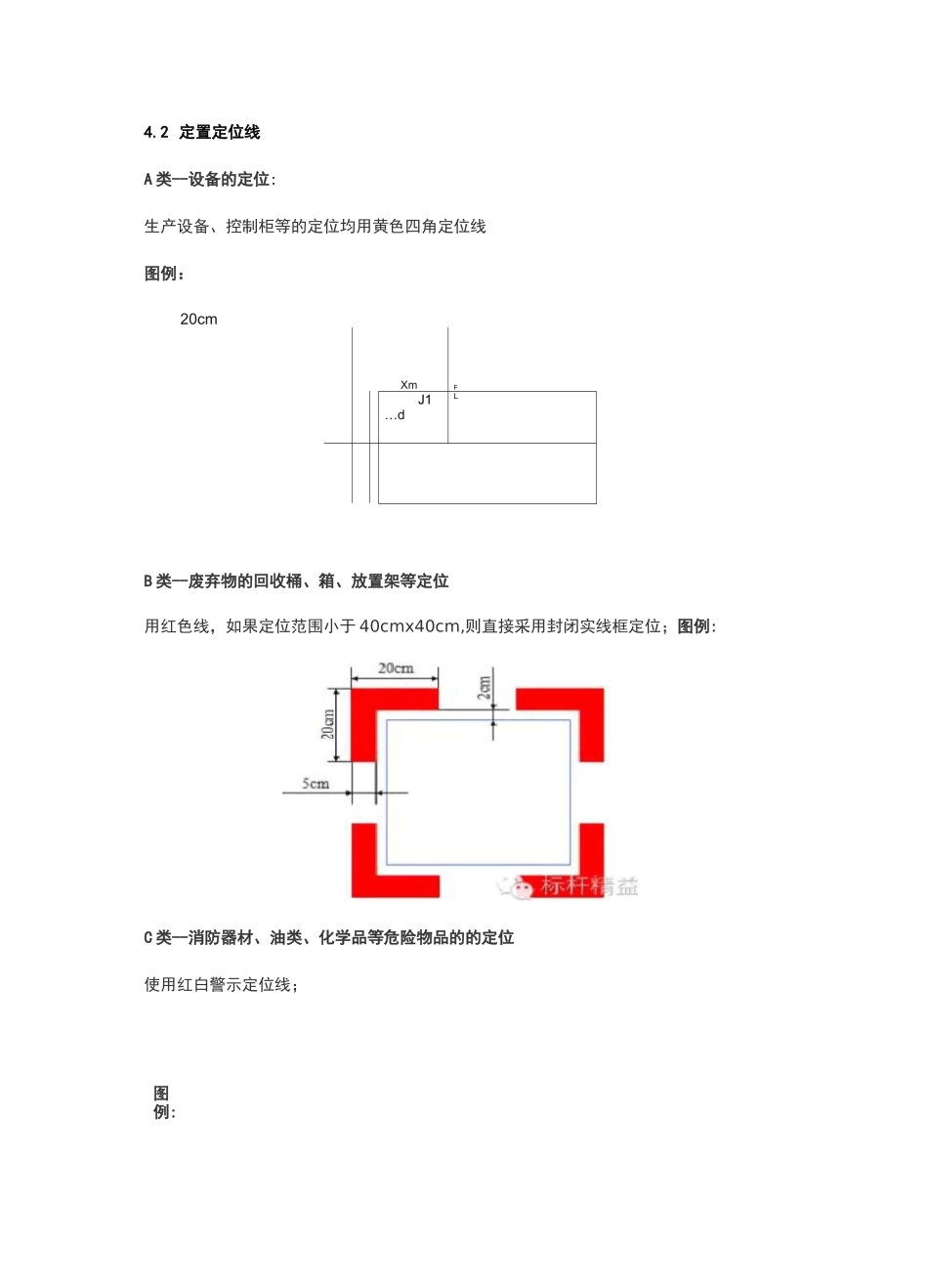

厂区地面标线、安全标识、管道标识及防碰撞设置方案(1)_第3页
3/15
图例:厂区地面标线、安全标识、管道标识及碰撞防护设置方案1 目的为合理划分各区域的使用功能,提示员工自觉遵守管理要求和安全规定,利用形象直观的标线、标识及物理隔离措施等来组织现场生产活动,以达到提高生产效率,提升员工安全意识的目的。2 适用范围适用于大连长兴岛再生资源有限公司全厂区的标线、标识、碰撞防护管理。3 适用对象分类3.1 厂内公共道路、生产车间、仓库、货物堆场以及停车场等区域的地面划线;3.2 厂内安全标识的设置;3.3 厂内设备、阀门、仪表等状态标识;3.4 厂内设备设施物输送介质管道的名称、流向;3.5 厂内有机动车经过区域的碰撞防护4 车间地面标线、通道线、定位线等划分4.1 线型A 类--黄色油漆实线用于临时通道;线宽60mm斑马线通道宽度:间隔等线宽车间人流通道;线宽80mm实线通道宽度:0.8-1.0m车间叉车通道;线宽120mm实线通道宽度:2.5-3.0mGDmmr图例:4.2 定置定位线A 类--设备的定位:生产设备、控制柜等的定位均用黄色四角定位线图例:20cmXmFJ1…dLB 类--废弃物的回收桶、箱、放置架等定位用红色线,如果定位范围小于 40cmx40cm,则直接采用封闭实线框定位;图例:C 类--消防器材、油类、化学品等危险物品的的定位使用红白警示定位线;说明;红色线竜弼,空臼线宽心,烁倾斜 j 区域托度=配电箱-SA 宽度为门的半轻;D 类--物料码放架、形状规则的常用物品、移动设备的定位使用黄色四角定位线;r5cmE 类--消防栓、配电柜等禁放物品的开门区域处的定位使用红白相间的斑马式填充线;图例:使用黄线四周定位线,并标明起动方向;图例:物料周转车停族区区城大小由车的大小确定G 类--货架的定位图例:F 类--移动式设备的定位(如液压叉车、电动叉车、举高车等)设置在室内(墙面)的消防栓;配电柜、配电箱、电气控制柜等;提醒作业操作注意的区域、行走注意的区域、提醒碰头的部位等;图例:H 类--门开闭线图例:I 类--警示范围线里幵厂GB5768.3-2009)5 厂区道路地面标线5.1 道路标线参考《道路交通标志和标线》5.1.1 道路标线图例图例含文立 F 咯段中味用収分陽同向舒豪的交通滋划于蹦口时*用口引昂至辆打进.白色虔线划丁瞎段中时、用亂分瀚討商拧読的机动牟、肌动辛:潤非机动车.或斟示车 fj白色实线逋前边螺,划于跻口时.剛枕导向乍道绘或停止绘.或用以嚼导宰辆蒂駛轨建:划加蒔卜位标线祝指川收贄绰车也划广跻段中时.用□■疗髓片:就柠嗾的磴通淹或伽公 X 牟飢车道強 i 划于理...
