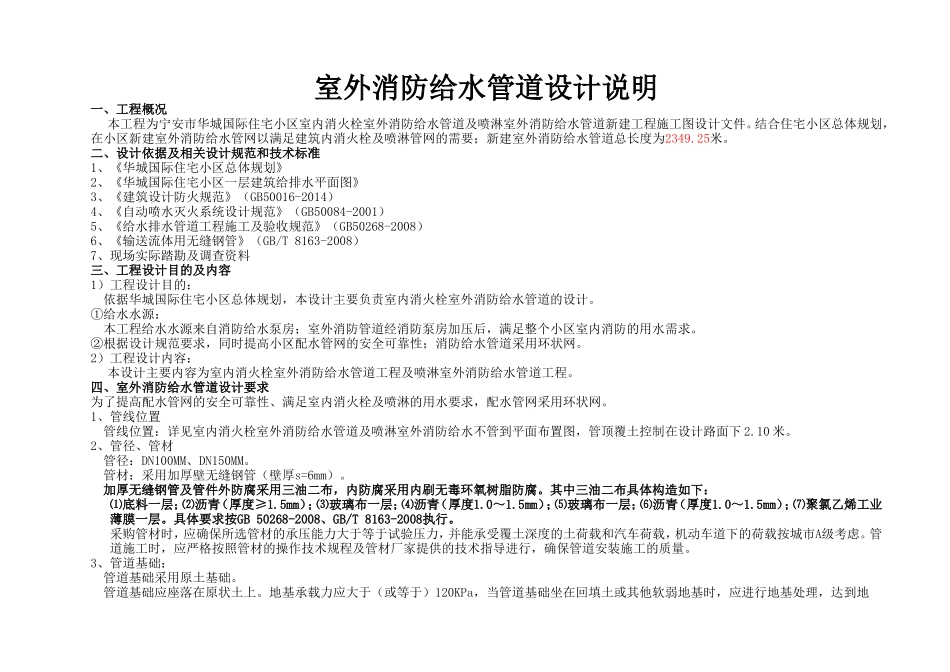

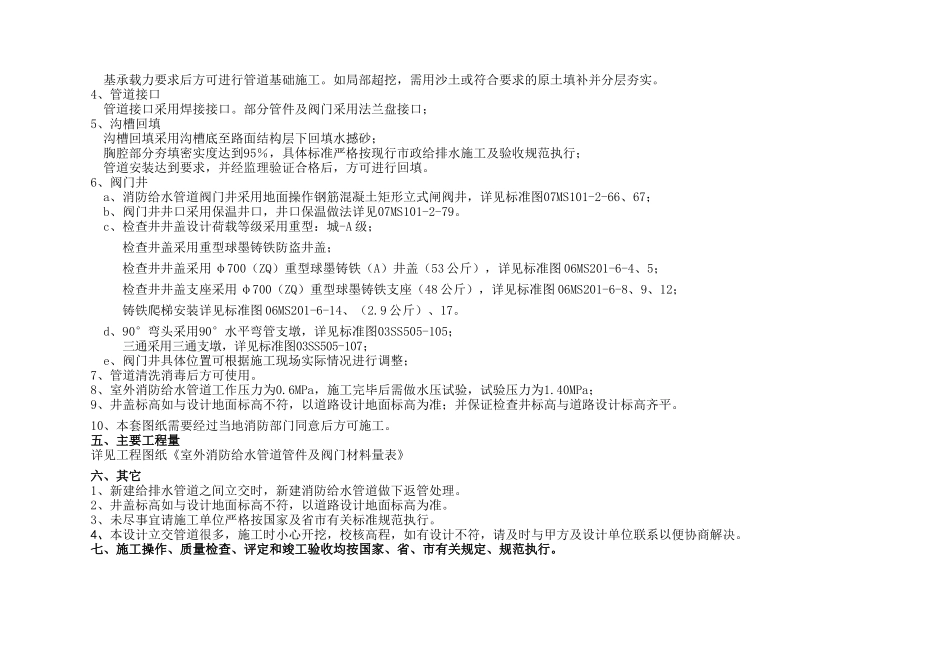

室外消防给水管道设计说明一、工程概况本工程为宁安市华城国际住宅小区室内消火栓室外消防给水管道及喷淋室外消防给水管道新建工程施工图设计文件。结合住宅小区总体规划，在小区新建室外消防给水管网以满足建筑内消火栓及喷淋管网的需要；新建室外消防给水管道总长度为2349.25米。二、设计依据及相关设计规范和技术标准1、《华城国际住宅小区总体规划》2、《华城国际住宅小区一层建筑给排水平面图》3、《建筑设计防火规范》（GB50016-2014）4、《自动喷水灭火系统设计规范》（GB50084-2001）5、《给水排水管道工程施工及验收规范》（GB50268-2008）6、《输送流体用无缝钢管》（GB/T8163-2008）7、现场实际踏勘及调查资料三、工程设计目的及内容1）工程设计目的：依据华城国际住宅小区总体规划，本设计主要负责室内消火栓室外消防给水管道的设计。①给水水源：本工程给水水源来自消防给水泵房；室外消防管道经消防泵房加压后，满足整个小区室内消防的用水需求。②根据设计规范要求，同时提高小区配水管网的安全可靠性；消防给水管道采用环状网。2）工程设计内容：本设计主要内容为室内消火栓室外消防给水管道工程及喷淋室外消防给水管道工程。四、室外消防给水管道设计要求为了提高配水管网的安全可靠性、满足室内消火栓及喷淋的用水要求，配水管网采用环状网。1、管线位置管线位置：详见室内消火栓室外消防给水管道及喷淋室外消防给水不管到平面布置图，管顶覆土控制在设计路面下2.10米。2、管径、管材管径：DN100MM、DN150MM。管材：采用加厚壁无缝钢管（壁厚s=6mm）。加厚无缝钢管及管件外防腐采用三油二布，内防腐采用内刷无毒环氧树脂防腐。其中三油二布具体构造如下：⑴底料一层；⑵沥青（厚度≥1.5mm）；⑶玻璃布一层；⑷沥青（厚度1.0～1.5mm）；⑸玻璃布一层；⑹沥青（厚度1.0～1.5mm）；⑺聚氯乙烯工业薄膜一层。具体要求按GB50268-2008、GB/T8163-2008执行。采购管材时，应确保所选管材的承压能力大于等于试验压力，并能承受覆土深度的土荷载和汽车荷载，机动车道下的荷载按城市A级考虑。管道施工时，应严格按照管材的操作技术规程及管材厂家提供的技术指导进行，确保管道安装施工的质量。3、管道基础：管道基础采用原土基础。管道基础应座落在原状土上。地基承载力应大于（或等于）120KPa，当管道基础坐在回填土或其他软弱地基时，应进行地基处理，达到地基承载力要求后方可进行管道基础施工。如局部超挖，需用沙土或符合要求的原土填补并分层夯实。4、管道接口管道接口采用焊接接口。部分管件及阀门采用法兰盘接口；5、沟槽回填沟槽回填采用沟槽底至路面结构层下回填水撼砂；胸腔部分夯填密实度达到95％，具体标准严格按现行市政给排水施工及验收规范执行；管道安装达到要求，并经监理验证合格后，方可进行回填。6、阀门井a、消防给水管道阀门井采用地面操作钢筋混凝土矩形立式闸阀井，详见标准图07MS101-2-66、67；b、阀门井井口采用保温井口，井口保温做法详见07MS101-2-79。c、检查井井盖设计荷载等级采用重型：城-A级；检查井盖采用重型球墨铸铁防盗井盖；检查井井盖采用φ700（ZQ）重型球墨铸铁（A）井盖（53公斤），详见标准图06MS201-6-4、5；检查井井盖支座采用φ700（ZQ）重型球墨铸铁支座（48公斤），详见标准图06MS201-6-8、9、12；铸铁爬梯安装详见标准图06MS201-6-14、（2.9公斤）、17。d、90°弯头采用90°水平弯管支墩，详见标准图03SS505-105；三通采用三通支墩，详见标准图03SS505-107；e、阀门井具体位置可根据施工现场实际情况进行调整；7、管道清洗消毒后方可使用。8、室外消防给水管道工作压力为0.6MPa，施工完毕后需做水压试验，试验压力为1.40MPa；9、井盖标高如与设计地面标高不符，以道路设计地面标高为准；并保证检查井标高与道路设计标高齐平。10、本套图纸需要经过当地消防部门同意后方可施工。五、主要工程量详见工程图纸《室外消防给水管道管件及阀门材料量表》六、其它1、新建给排水管道之间立交时，新建消防给水管道做下返管处理。2、井盖标高如与设计地面标高不符，以道路设计地面标高为准。3、未尽事宜请施工单位严格按国家及省市...
