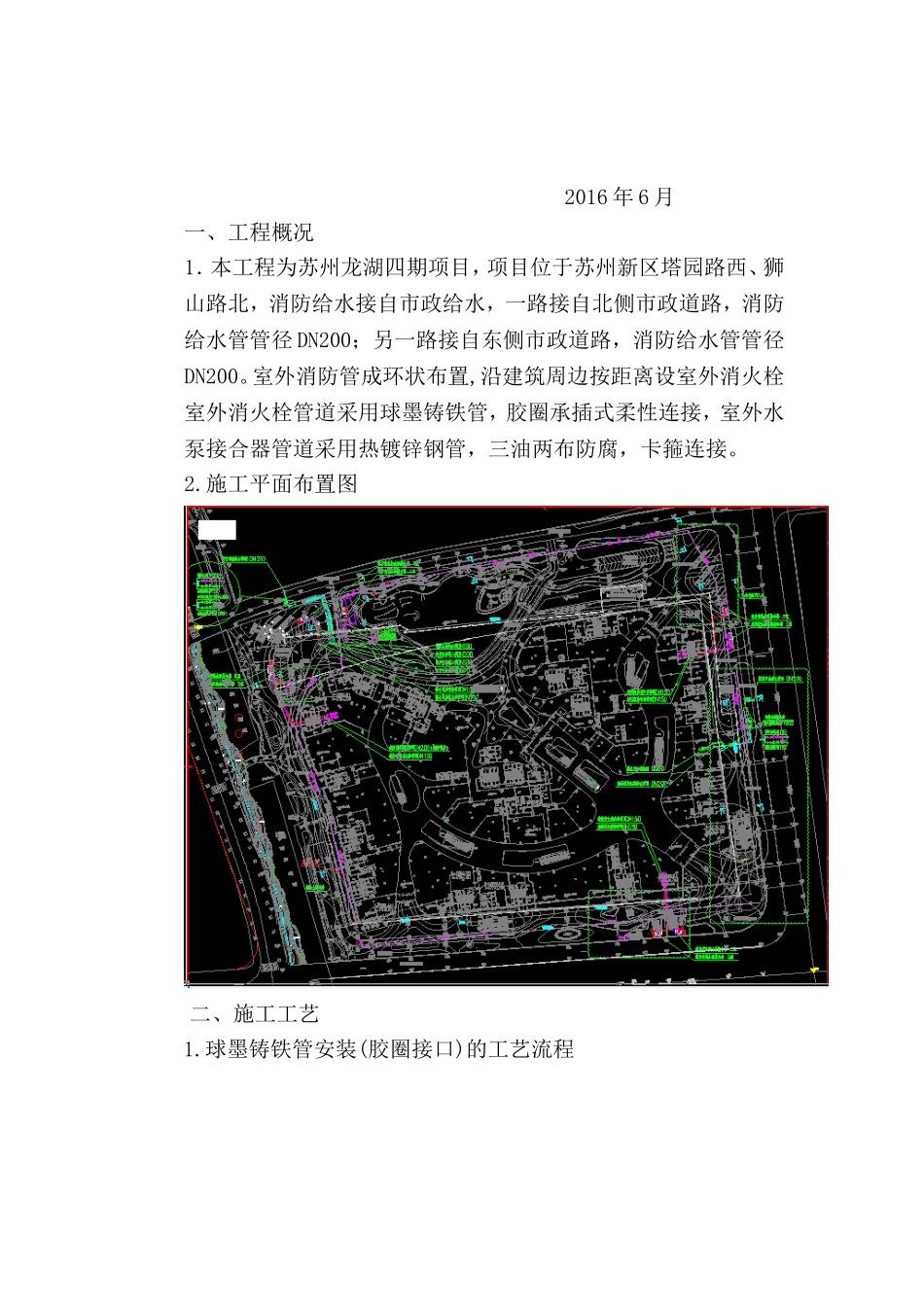

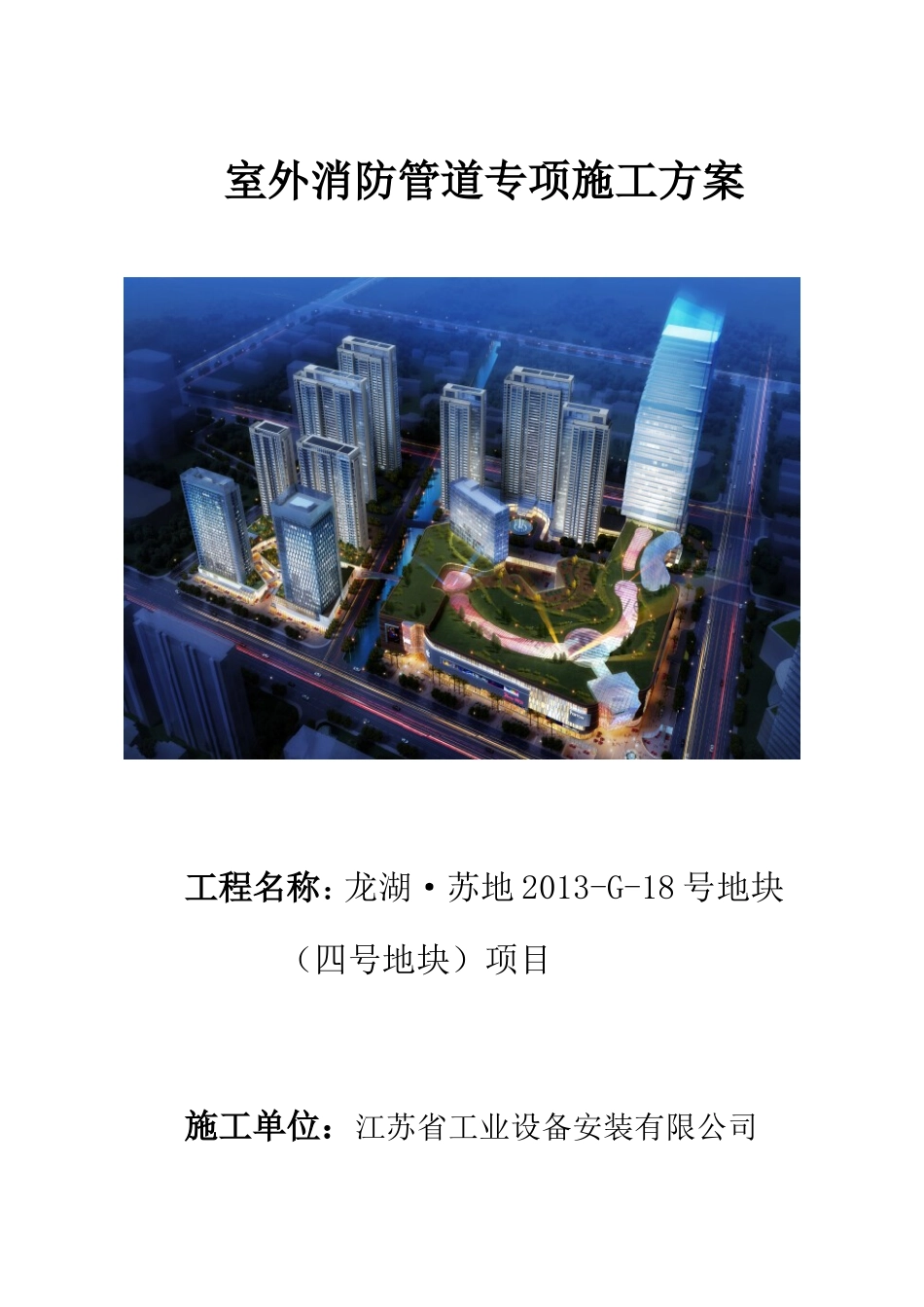

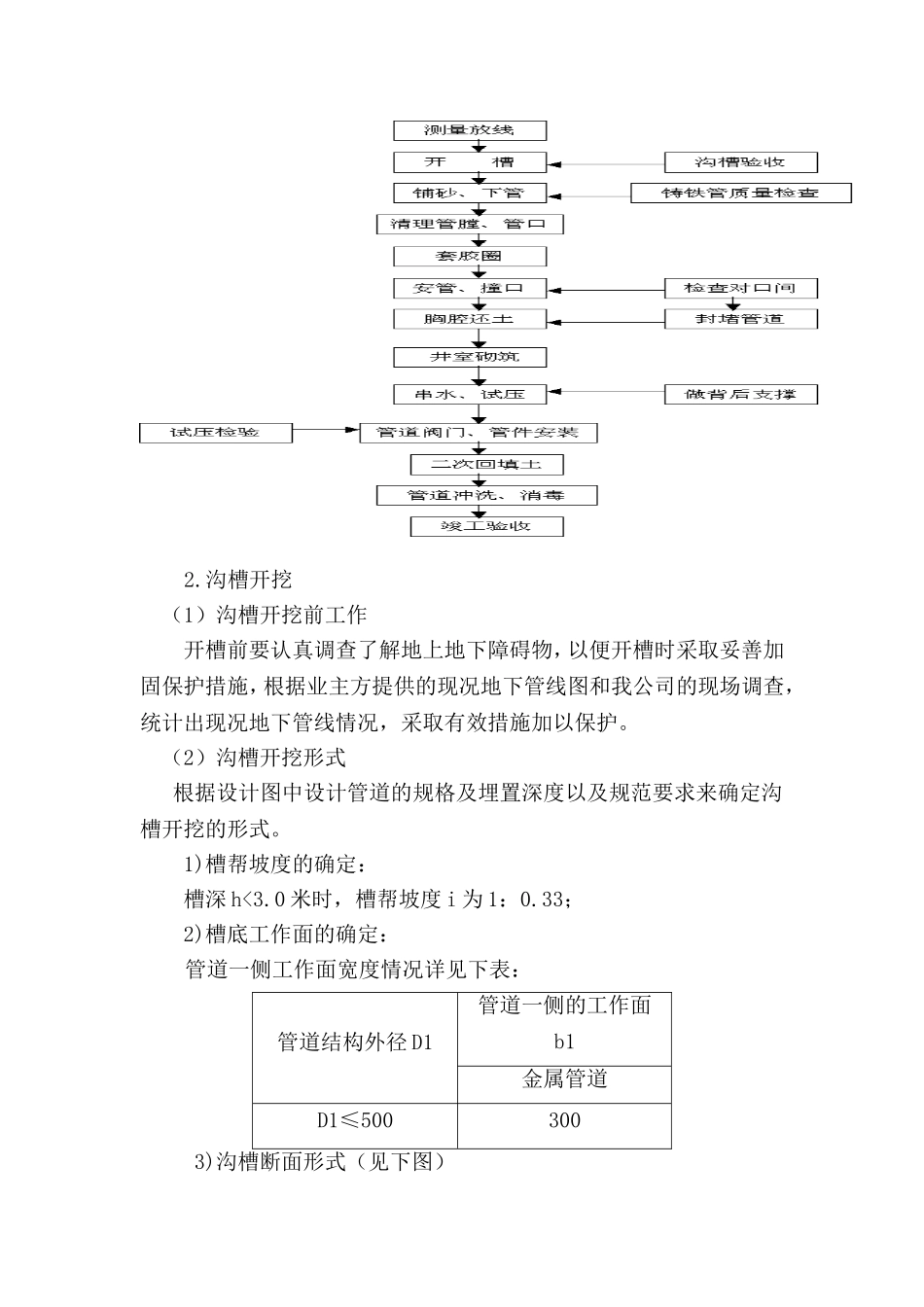

室外消防管道专项施工方案工程名称：龙湖·苏地2013-G-18号地块（四号地块）项目施工单位：江苏省工业设备安装有限公司2016年6月一、工程概况1．本工程为苏州龙湖四期项目，项目位于苏州新区塔园路西、狮山路北，消防给水接自市政给水，一路接自北侧市政道路，消防给水管管径DN200；另一路接自东侧市政道路，消防给水管管径DN200。室外消防管成环状布置,沿建筑周边按距离设室外消火栓室外消火栓管道采用球墨铸铁管，胶圈承插式柔性连接，室外水泵接合器管道采用热镀锌钢管，三油两布防腐，卡箍连接。2.施工平面布置图二、施工工艺1.球墨铸铁管安装(胶圈接口)的工艺流程2.沟槽开挖（1）沟槽开挖前工作开槽前要认真调查了解地上地下障碍物，以便开槽时采取妥善加固保护措施，根据业主方提供的现况地下管线图和我公司的现场调查，统计出现况地下管线情况，采取有效措施加以保护。（2）沟槽开挖形式根据设计图中设计管道的规格及埋置深度以及规范要求来确定沟槽开挖的形式。1)槽帮坡度的确定：槽深h<3.0米时，槽帮坡度i为1：0.33；2)槽底工作面的确定：管道一侧工作面宽度情况详见下表：管道结构外径D1管道一侧的工作面b1金属管道D1≤5003003)沟槽断面形式（见下图）沟槽开挖断面（3）开挖方法1)土方开挖采用机械开挖，槽底预留20cm由人工清底。开挖过程中严禁超挖，以防扰动地基。对于有地下障碍物（现况管缆）的地段由人工开挖，严禁破坏。2)沟槽开挖尽量按先深后浅顺序进行，以利排水。3)挖槽土方处置，挖掘土方不准落地，随挖随装车运往渣地，现场不允许堆放土方。4)开槽后及时约请各有关人员验槽，槽底合格后方可进行下道工序。如遇槽底土基不符合设计要求，及时与设计、监理单位及地勘部门联系，共同研究基底处理措施，方可进行下道工序。3.下管在沟槽检底后，经核对管节、管件位置无误后立即下管。下管时注意承口方向保持与管道安装方向一致，同时在各接口处掏挖工作坑，工作坑大小为方便管道撞口安装为宜。4.清理承口清刷承口，铲去所有粘结物，如砂子、泥土和松散土涂层及可能污染水质、划破胶圈的附着物。5.清理胶圈，上胶圈(1)将胶圈清理洁净，上胶圈时，使胶圈弯成心形或花形放在承口槽内就位，并用手压实，确保各个部位不翘不扭。胶圈存放注意避光，不要叠合挤压，长期贮存在盒子里面，或用其他东西罩上。(2)仔细地将承口内腔及插口端外表面的泥砂及其它异物清理干净。用棉纱或布片、钢丝刷、弯头起子将承口仔细清理干净(见图6)。用刮刀、钢丝刷及棉纱将插口清洗干净(见图7)。(3)上胶圈：1)将胶圈清理干净，然后捏成心脏形或“8”字形(见图8)。2)照图将橡胶圈放进承口端(见图9)。3)拉起胶圈对称的一面，然后同时挤压，将胶圈压到位(见图10)。4)检查胶圈是否到位，若到位则抹上润滑剂（如浓皂水），若不到位则重新安装。5)在距离端面100～110mm插口外表面涂上润滑剂（如浓皂水）。油类对橡胶圈有不良影响，应绝对禁止使用油类物质润滑。6)调整球墨铸铁管的水平位置，进行校正，移动插口，将前端少许插入承口内。插入管应尽量悬空，沟壁、沟底的石块等有碍插入的东西要清除。7)将管拉入，在拉管进程中，应注意使插入管保持平直，防止插入管另一端上翘或发生其他偏移(见图12、13)。8）插口处划有二条标志线，拉入到已看不见第一条线，而只看见第二条线的位置为止（见下图16、17）。接合完毕后，必要时用塞尺检查橡胶圈是否在正常位置。管子安装不理想时，应将管子分离后，再重新安装。6.清理插口表面插口端是圆角并有一定锥度，在胶圈内表面和插口外表涂刷润滑剂（洗涤灵），润滑剂均匀刷在承口内已安装好的橡胶圈表面，在插口外表面刷润滑剂刷到插口坡口处。7.接口插口对承口找正，支立三角架，挂手扳葫芦，套钢丝绳，扳动手扳葫芦，使插口装入承口。并注意撞口一定要撞到白线的位置，保证角度≯3度。8.检查第一节管与第二节管安装要准确，管子承口朝来水方向。安完第一节管后，用钢丝绳和手板葫芦将它锁住，以防止脱口。安装后，检查插口推入承口的位置是否符合要求，用探尺插入承插口间隙中检查胶圈位置是否正确，并检查胶圈是否撞匀。9.安装注意事项（1）管子需要截短时...
