Cameron球阀安装、操作维护作业指导书VIP专享

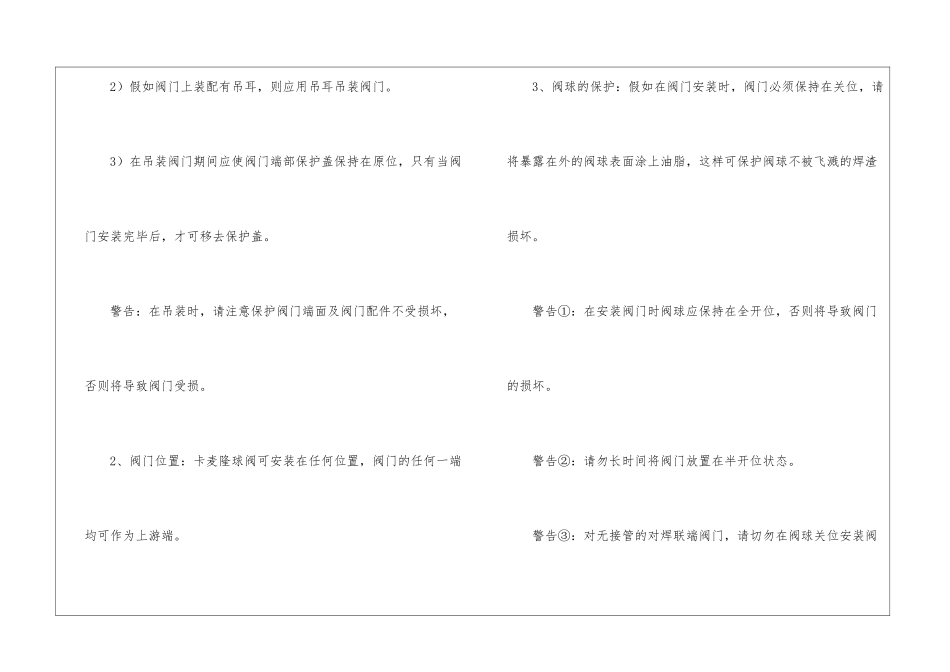

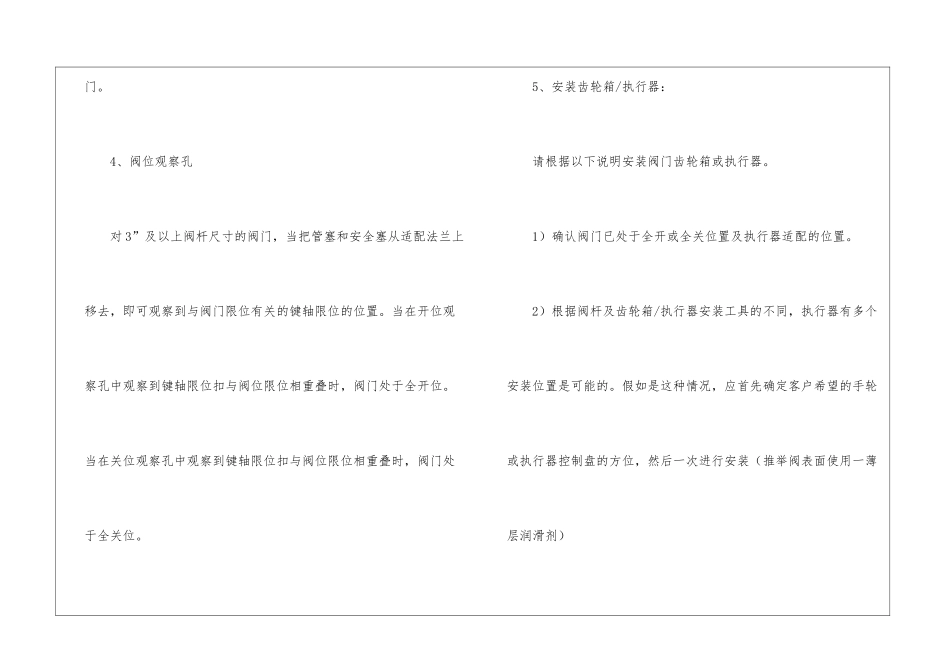

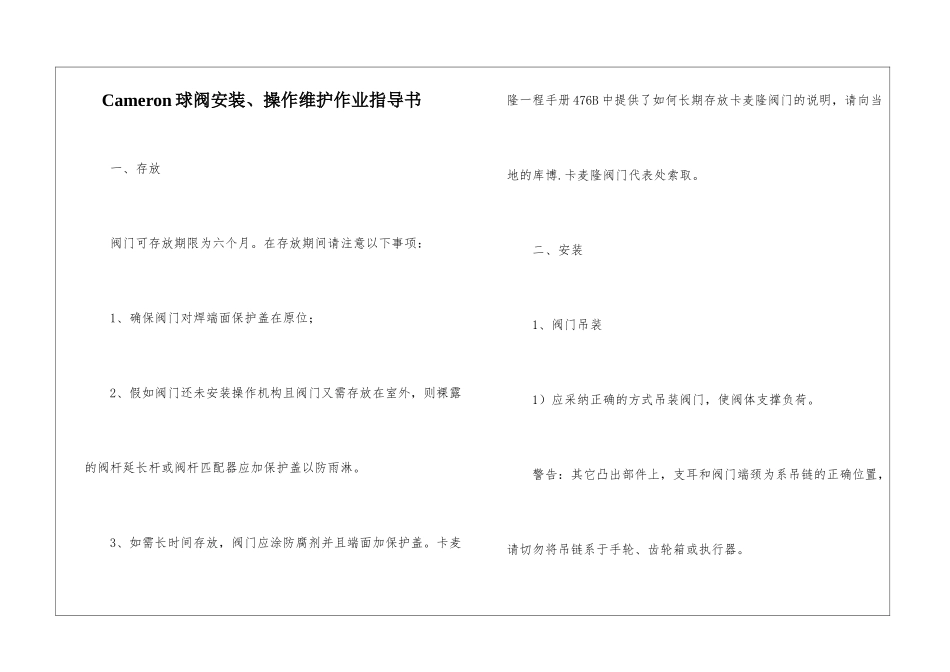

Cameron 球阀安装、操作维护作业指导书 一、存放 阀门可存放期限为六个月。在存放期间请注意以下事项： 1、确保阀门对焊端面保护盖在原位； 2、假如阀门还未安装操作机构且阀门又需存放在室外，则裸露的阀杆延长杆或阀杆匹配器应加保护盖以防雨淋。 3、如需长时间存放，阀门应涂防腐剂并且端面加保护盖。卡麦隆一程手册 476B 中提供了如何长期存放卡麦隆阀门的说明，请向当地的库博.卡麦隆阀门代表处索取。 二、安装 1、阀门吊装 1）应采纳正确的方式吊装阀门，使阀体支撑负荷。 警告：其它凸出部件上，支耳和阀门端颈为系吊链的正确位置，请切勿将吊链系于手轮、齿轮箱或执行器。 2）假如阀门上装配有吊耳，则应用吊耳吊装阀门。 3）在吊装阀门期间应使阀门端部保护盖保持在原位，只有当阀门安装完毕后，才可移去保护盖。 警告：在吊装时，请注意保护阀门端面及阀门配件不受损坏，否则将导致阀门受损。 2、阀门位置：卡麦隆球阀可安装在任何位置，阀门的任何一端均可作为上游端。 3、阀球的保护：假如在阀门安装时，阀门必须保持在关位，请将暴露在外的阀球表面涂上油脂，这样可保护阀球不被飞溅的焊渣损坏。 警告①：在安装阀门时阀球应保持在全开位，否则将导致阀门的损坏。 警告②：请勿长时间将阀门放置在半开位状态。 警告③：对无接管的对焊联端阀门，请切勿在阀球关位安装阀门。 4、阀位观察孔 对 3”及以上阀杆尺寸的阀门，当把管塞和安全塞从适配法兰上移去，即可观察到与阀门限位有关的键轴限位的位置。当在开位观察孔中观察到键轴限位扣与阀位限位相重叠时，阀门处于全开位。当在关位观察孔中观察到键轴限位扣与阀位限位相重叠时，阀门处于全关位。 5、安装齿轮箱/执行器： 请根据以下说明安装阀门齿轮箱或执行器。 1）确认阀门已处于全开或全关位置及执行器适配的位置。 2）根据阀杆及齿轮箱/执行器安装工具的不同，执行器有多个安装位置是可能的。假如是这种情况，应首先确定客户希望的手轮或执行器控制盘的方位，然后一次进行安装（推举阀表面使用一薄层润滑剂） 3）一旦操作器（执行器）安装完毕，应用螺栓固定执行器。假如与螺栓孔没有对齐，请轻轻打开或关闭执行器直至与阀门适配法兰相匹配。 三、操作维护 1、操作时间 1）快速操作时间： 快速打开或关闭阀门会导致阀门的扭曲负荷。因此有必要限定阀门的操作时间，保护阀门不受过应力的损坏。用以下公式计算的时间可安全的操作阀门：快速操作时...
