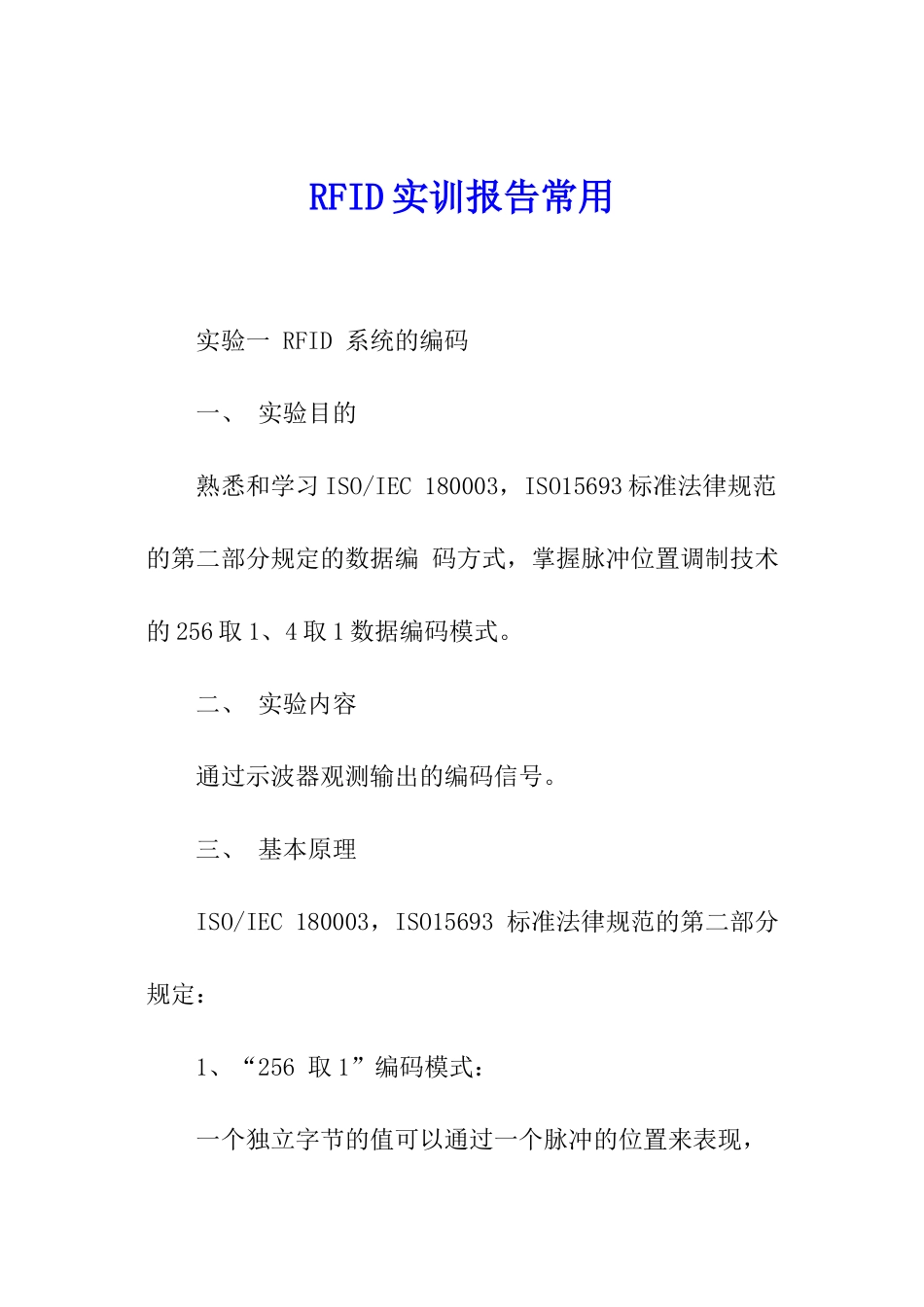

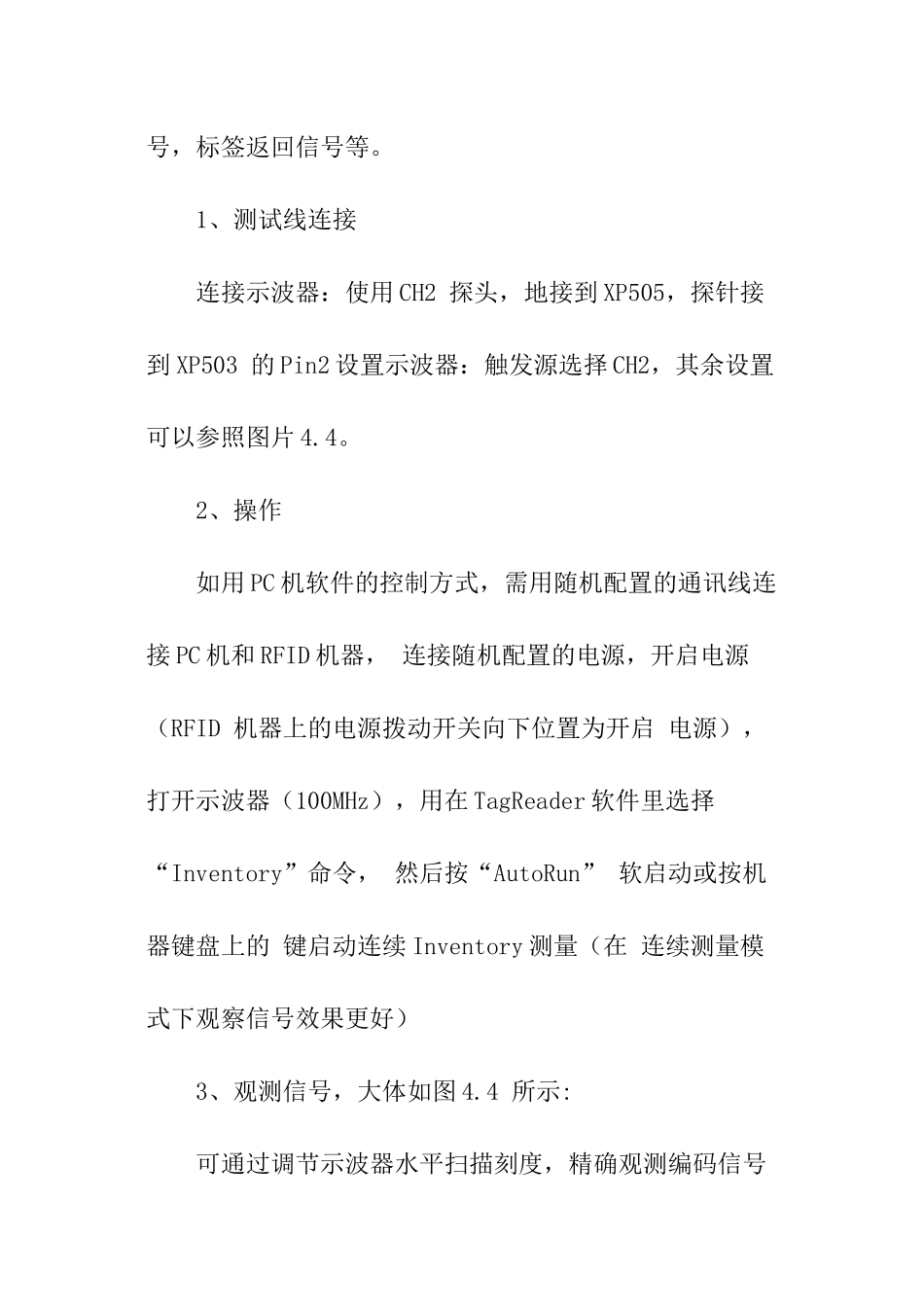

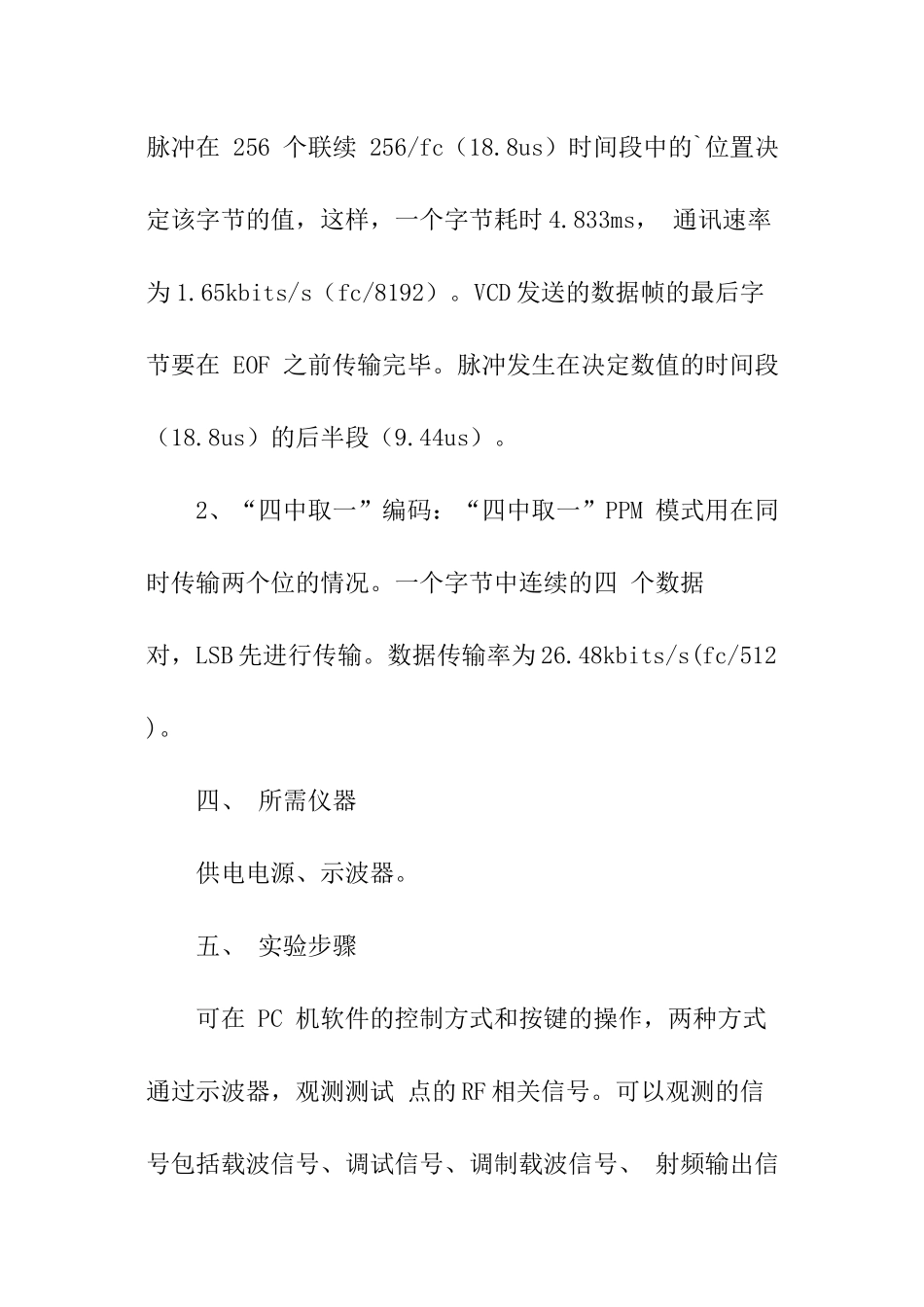

RFID 实训报告常用 实验一 RFID 系统的编码 一、 实验目的 熟悉和学习 ISO/IEC 180003，ISO15693 标准法律规范的第二部分规定的数据编 码方式，掌握脉冲位置调制技术的 256 取 1、4 取 1 数据编码模式。 二、 实验内容 通过示波器观测输出的编码信号。 三、 基本原理 ISO/IEC 180003，ISO15693 标准法律规范的第二部分规定： 1、“256 取 1”编码模式： 一个独立字节的值可以通过一个脉冲的位置来表现，脉冲在 256 个联续 256/fc（18.8us）时间段中的`位置决定该字节的值，这样，一个字节耗时 4.833ms， 通讯速率为 1.65kbits/s（fc/8192）。VCD 发送的数据帧的最后字节要在 EOF 之前传输完毕。脉冲发生在决定数值的时间段（18.8us）的后半段（9.44us）。 2、“四中取一”编码：“四中取一”PPM 模式用在同时传输两个位的情况。一个字节中连续的四 个数据对，LSB 先进行传输。数据传输率为 26.48kbits/s(fc/512)。 四、 所需仪器 供电电源、示波器。 五、 实验步骤 可在 PC 机软件的控制方式和按键的操作，两种方式通过示波器，观测测试 点的 RF 相关信号。可以观测的信号包括载波信号、调试信号、调制载波信号、 射频输出信号，标签返回信号等。 1、测试线连接 连接示波器：使用 CH2 探头，地接到 XP505，探针接到 XP503 的 Pin2 设置示波器：触发源选择 CH2，其余设置可以参照图片 4.4。 2、操作 如用 PC 机软件的控制方式，需用随机配置的通讯线连接 PC 机和 RFID 机器， 连接随机配置的电源，开启电源（RFID 机器上的电源拨动开关向下位置为开启 电源），打开示波器（100MHz），用在 TagReader 软件里选择“Inventory”命令， 然后按“AutoRun” 软启动或按机器键盘上的 键启动连续 Inventory 测量（在 连续测量模式下观察信号效果更好） 3、观测信号，大体如图 4.4 所示: 可通过调节示波器水平扫描刻度，精确观测编码信号波形。 实验二 RFID 系统的载波产生 一、 实验目的 了解系统载波信号的产生部分原理、实现方法 二、 实验内容 观测系统产生的载波信号 三、 基本原理 基于高频模拟信号产生基本原理 四、 所需仪器 供电电源、示波器。 五、 实验步骤 1、测试线连接 连接示波器：使用 CH1 探头，地接到 XP500 的 Pin2，探针接到 XP500 的 Pin1 设置示波器：触发源选择 CH1，其余设置可以参照图片4.5。 2、操作 启动连续 Inventory 测量 3、观测信号
