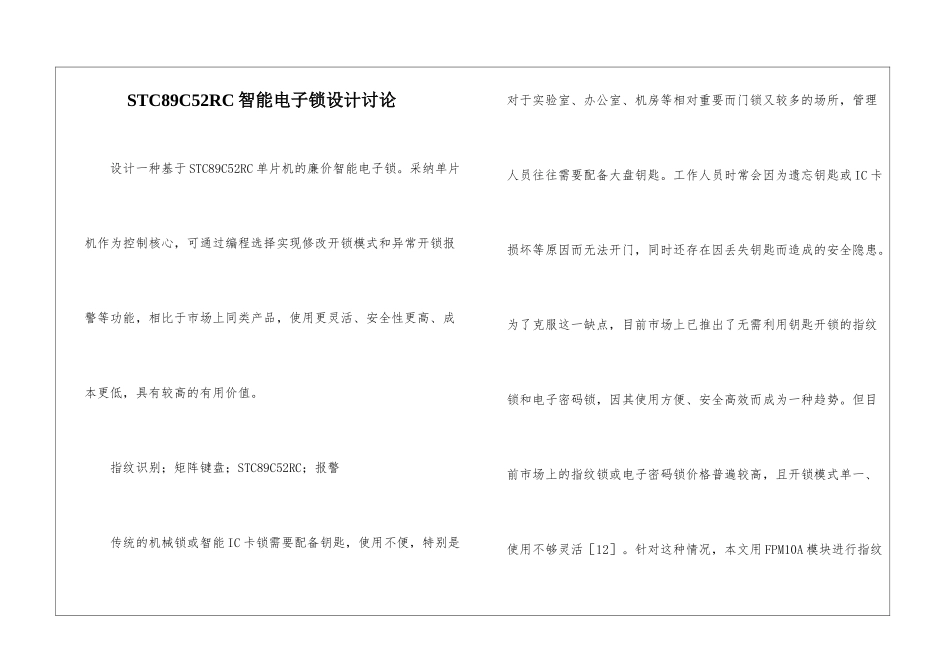

STC89C52RC智能电子锁设计研究_第1页
1/9

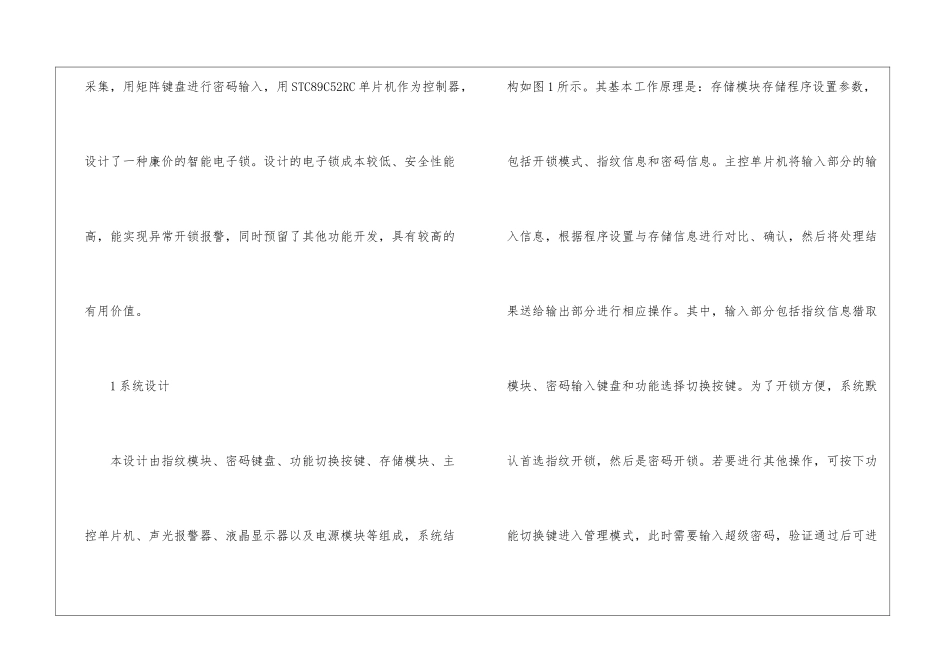

STC89C52RC智能电子锁设计研究_第2页
2/9

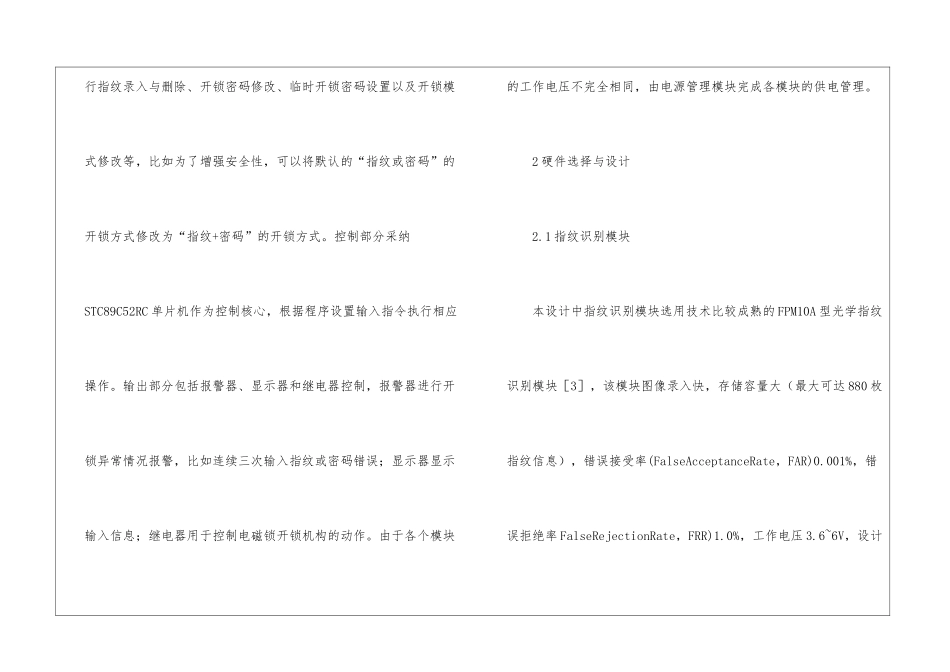

STC89C52RC智能电子锁设计研究_第3页
3/9
STC89C52RC 智能电子锁设计讨论 设计一种基于 STC89C52RC 单片机的廉价智能电子锁。采纳单片机作为控制核心,可通过编程选择实现修改开锁模式和异常开锁报警等功能,相比于市场上同类产品,使用更灵活、安全性更高、成本更低,具有较高的有用价值。 指纹识别;矩阵键盘;STC89C52RC;报警 传统的机械锁或智能 IC 卡锁需要配备钥匙,使用不便,特别是对于实验室、办公室、机房等相对重要而门锁又较多的场所,管理人员往往需要配备大盘钥匙。工作人员时常会因为遗忘钥匙或 IC 卡损坏等原因而无法开门,同时还存在因丢失钥匙而造成的安全隐患。为了克服这一缺点,目前市场上已推出了无需利用钥匙开锁的指纹锁和电子密码锁,因其使用方便、安全高效而成为一种趋势。但目前市场上的指纹锁或电子密码锁价格普遍较高,且开锁模式单一、使用不够灵活[12]。针对这种情况,本文用 FPM10A 模块进行指纹采集,用矩阵键盘进行密码输入,用 STC89C52RC 单片机作为控制器,设计了一种廉价的智能电子锁。设计的电子锁成本较低、安全性能高,能实现异常开锁报警,同时预留了其他功能开发,具有较高的有用价值。 1 系统设计 本设计由指纹模块、密码键盘、功能切换按键、存储模块、主控单片机、声光报警器、液晶显示器以及电源模块等组成,系统结构如图 1 所示。其基本工作原理是:存储模块存储程序设置参数,包括开锁模式、指纹信息和密码信息。主控单片机将输入部分的输入信息,根据程序设置与存储信息进行对比、确认,然后将处理结果送给输出部分进行相应操作。其中,输入部分包括指纹信息猎取模块、密码输入键盘和功能选择切换按键。为了开锁方便,系统默认首选指纹开锁,然后是密码开锁。若要进行其他操作,可按下功能切换键进入管理模式,此时需要输入超级密码,验证通过后可进行指纹录入与删除、开锁密码修改、临时开锁密码设置以及开锁模式修改等,比如为了增强安全性,可以将默认的“指纹或密码”的开锁方式修改为“指纹+密码”的开锁方式。控制部分采纳STC89C52RC 单片机作为控制核心,根据程序设置输入指令执行相应操作。输出部分包括报警器、显示器和继电器控制,报警器进行开锁异常情况报警,比如连续三次输入指纹或密码错误;显示器显示输入信息;继电器用于控制电磁锁开锁机构的动作。由于各个模块的工作电压不完全相同,由电源管理模块完成各模块的供电管理。 2 硬件选择与设计 2.1 指纹识别模块 本设计中指纹识别模块选用...
