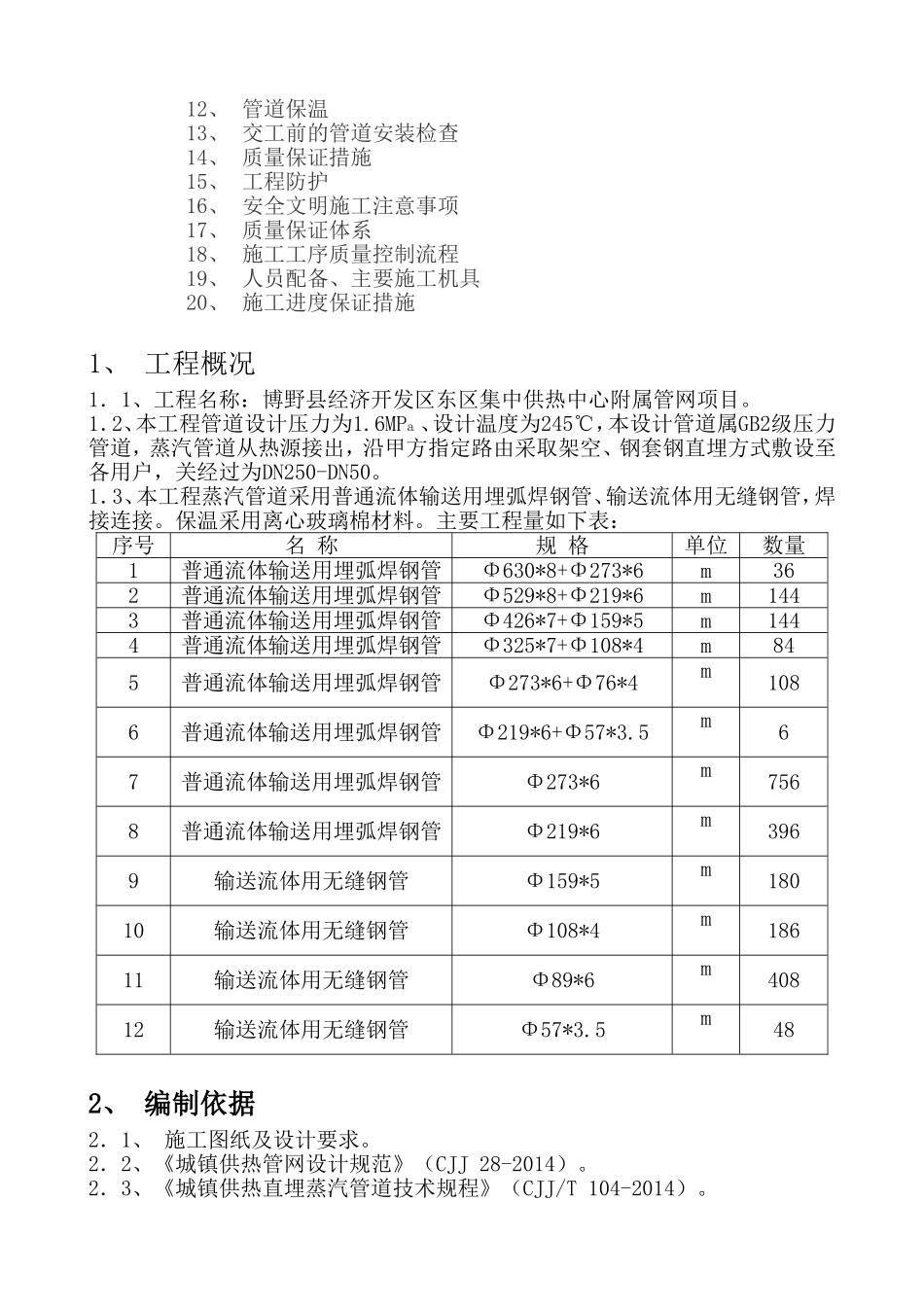

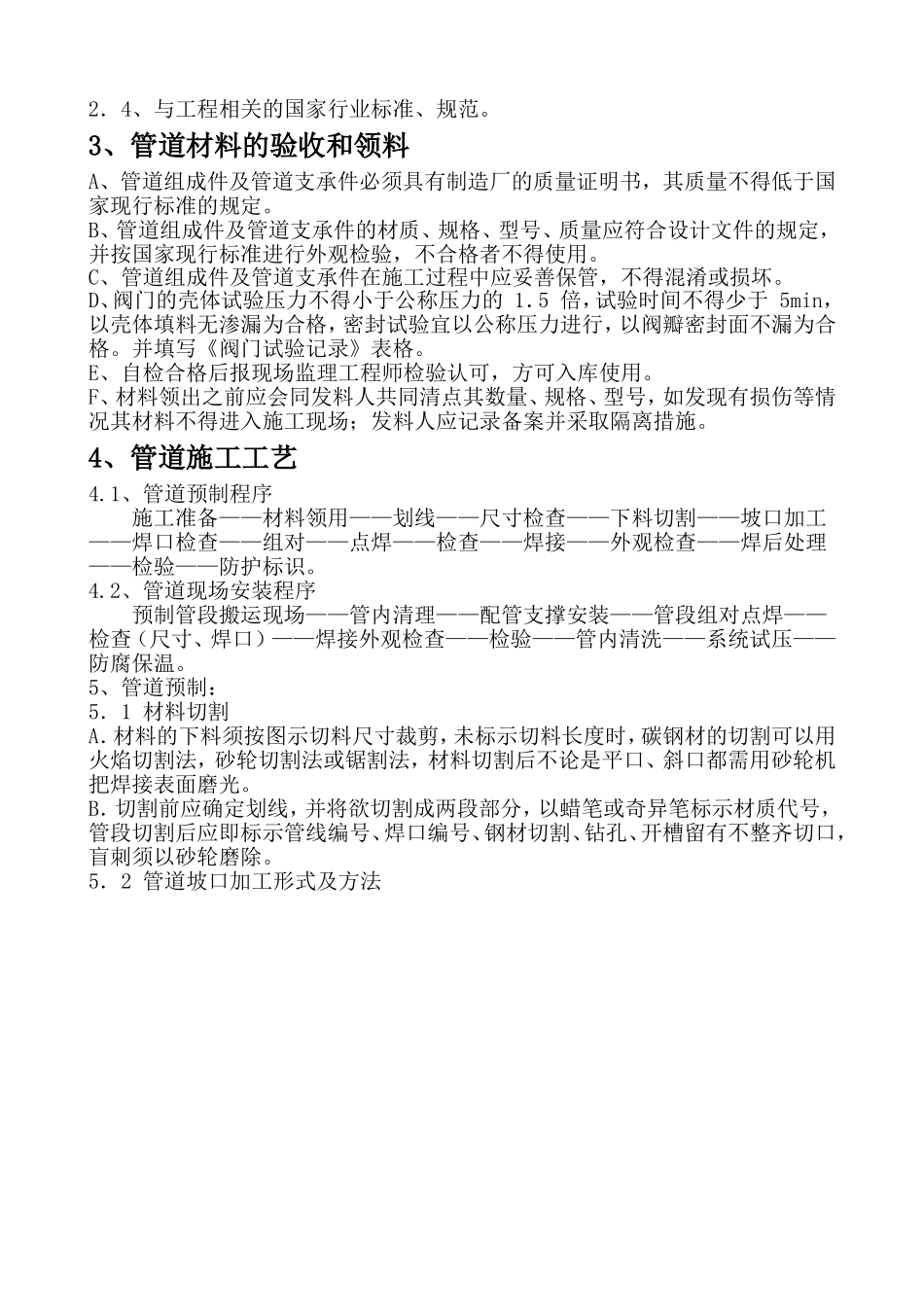

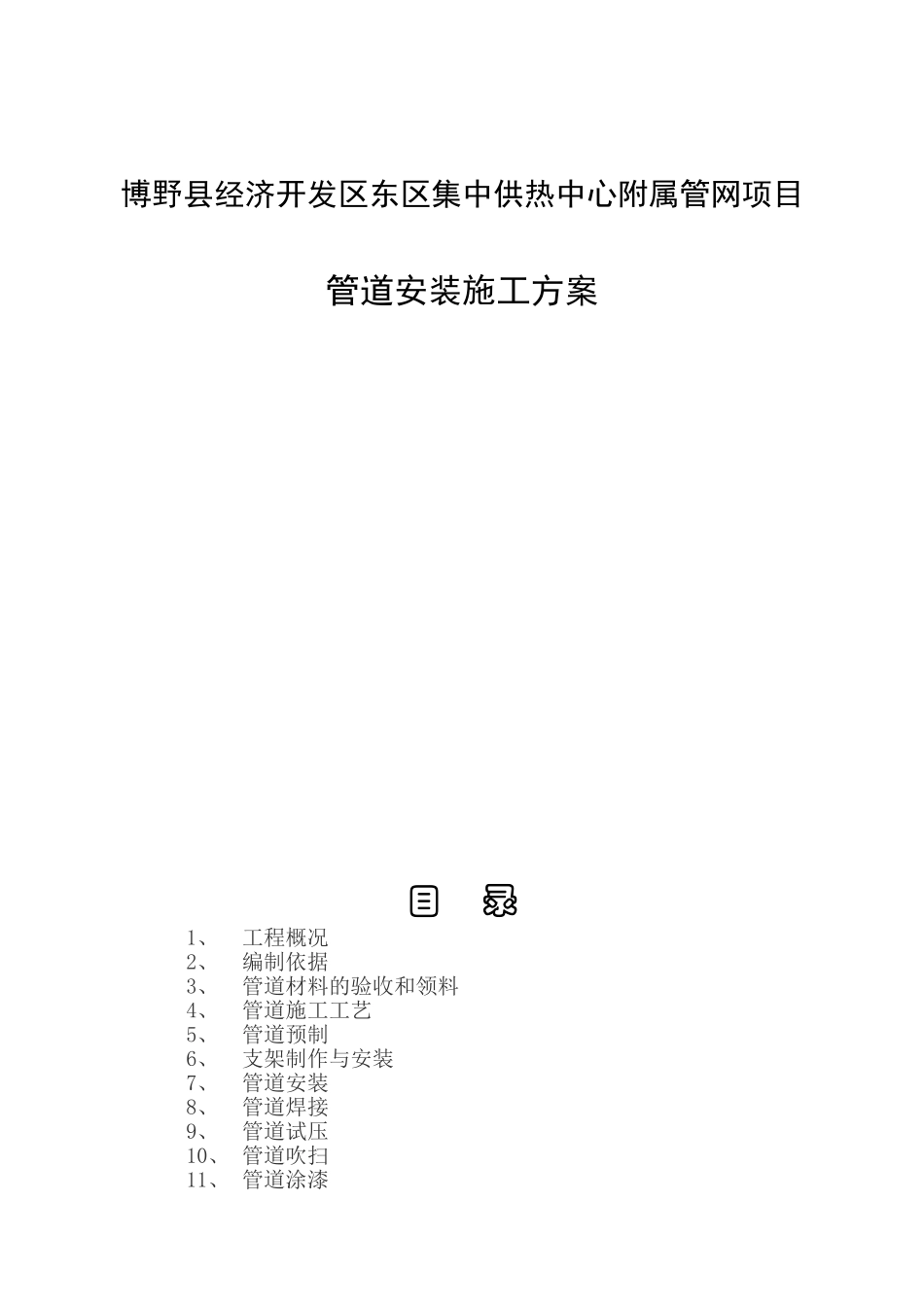

博野县经济开发区东区集中供热中心附属管网项目管道安装施工方案目录1、工程概况2、编制依据3、管道材料的验收和领料4、管道施工工艺5、管道预制6、支架制作与安装7、管道安装8、管道焊接9、管道试压10、管道吹扫11、管道涂漆12、管道保温13、交工前的管道安装检查14、质量保证措施15、工程防护16、安全文明施工注意事项17、质量保证体系18、施工工序质量控制流程19、人员配备、主要施工机具20、施工进度保证措施1、工程概况1．1、工程名称：博野县经济开发区东区集中供热中心附属管网项目。1．2、本工程管道设计压力为1.6MPa、设计温度为245℃，本设计管道属GB2级压力管道，蒸汽管道从热源接出，沿甲方指定路由采取架空、钢套钢直埋方式敷设至各用户，关经过为DN250-DN50。1．3、本工程蒸汽管道采用普通流体输送用埋弧焊钢管、输送流体用无缝钢管，焊接连接。保温采用离心玻璃棉材料。主要工程量如下表：序号名称规格单位数量1普通流体输送用埋弧焊钢管Φ630*8+Φ273*6m362普通流体输送用埋弧焊钢管Φ529*8+Φ219*6m1443普通流体输送用埋弧焊钢管Φ426*7+Φ159*5m1444普通流体输送用埋弧焊钢管Φ325*7+Φ108*4m845普通流体输送用埋弧焊钢管Φ273*6+Φ76*4m1086普通流体输送用埋弧焊钢管Φ219*6+Φ57*3.5m67普通流体输送用埋弧焊钢管Φ273*6m7568普通流体输送用埋弧焊钢管Φ219*6m3969输送流体用无缝钢管Φ159*5m18010输送流体用无缝钢管Φ108*4m18611输送流体用无缝钢管Φ89*6m40812输送流体用无缝钢管Φ57*3.5m482、编制依据2．1、施工图纸及设计要求。2．2、《城镇供热管网设计规范》（CJJ28-2014）。2．3、《城镇供热直埋蒸汽管道技术规程》（CJJ/T104-2014）。2．4、与工程相关的国家行业标准、规范。3、管道材料的验收和领料A、管道组成件及管道支承件必须具有制造厂的质量证明书，其质量不得低于国家现行标准的规定。B、管道组成件及管道支承件的材质、规格、型号、质量应符合设计文件的规定，并按国家现行标准进行外观检验，不合格者不得使用。C、管道组成件及管道支承件在施工过程中应妥善保管，不得混淆或损坏。D、阀门的壳体试验压力不得小于公称压力的1．5倍，试验时间不得少于5min，以壳体填料无渗漏为合格，密封试验宜以公称压力进行，以阀瓣密封面不漏为合格。并填写《阀门试验记录》表格。E、自检合格后报现场监理工程师检验认可，方可入库使用。F、材料领出之前应会同发料人共同清点其数量、规格、型号，如发现有损伤等情况其材料不得进入施工现场；发料人应记录备案并采取隔离措施。4、管道施工工艺4.1、管道预制程序施工准备——材料领用——划线——尺寸检查——下料切割——坡口加工——焊口检查——组对——点焊——检查——焊接——外观检查——焊后处理——检验——防护标识。4.2、管道现场安装程序预制管段搬运现场——管内清理——配管支撑安装——管段组对点焊——检查（尺寸、焊口）——焊接外观检查——检验——管内清洗——系统试压——防腐保温。5、管道预制：5．1材料切割A．材料的下料须按图示切料尺寸裁剪，未标示切料长度时，碳钢材的切割可以用火焰切割法，砂轮切割法或锯割法，材料切割后不论是平口、斜口都需用砂轮机把焊接表面磨光。B．切割前应确定划线，并将欲切割成两段部分，以蜡笔或奇异笔标示材质代号，管段切割后应即标示管线编号、焊口编号、钢材切割、钻孔、开槽留有不整齐切口，盲刺须以砂轮磨除。5．2管道坡口加工形式及方法6、支架制作与安装6．1、管线支撑应照设计图所定尺寸据实制作(参照《室外热力管道支座》97R412)，制作完成后，应除锈并予以涂刷底漆，并妥善保管。6．2、制作完成的管线支撑，应将焊瘤、焊渣等去除，如钢板及型钢、管用切割器切割时应使砂轮机整修边缘。6．3、安装时应注意与结构物相连接端是否固定，与管线连接端如使用管夹应注意是否锁紧。6．4、应确定勿使可移动部分受到任何阻碍，以致无法发挥应有的功能。6．5、拘束点之方向、间隙与滑动面应符合要求。6．6、管线的临时支撑不可随意在设备、管线及管材上点焊固定，以免造成设备及管线的损伤。6．7、管支撑不可直接固定在扩张铁板、花纹铁皮或格子板...
