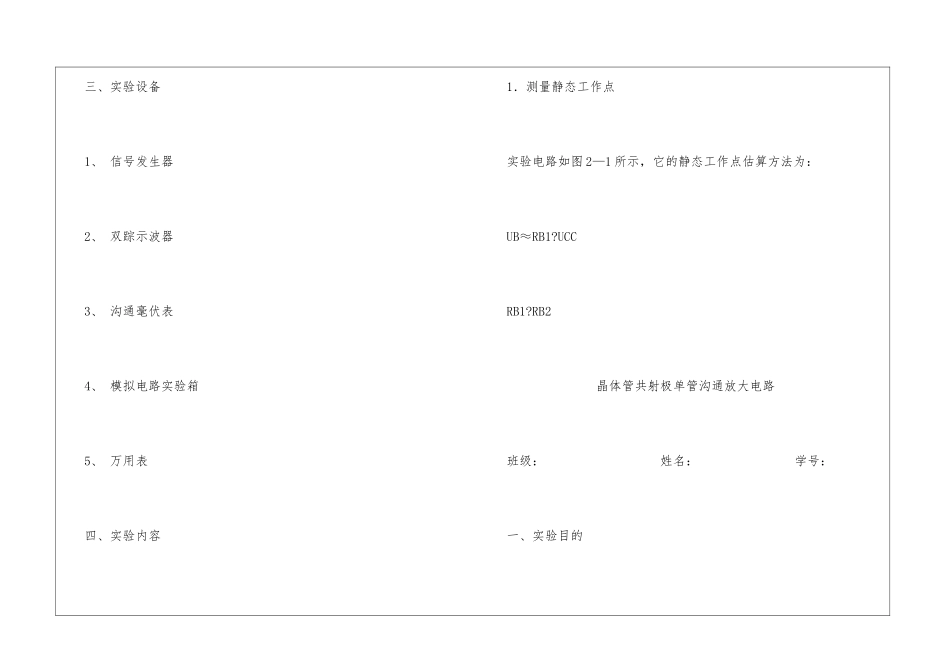

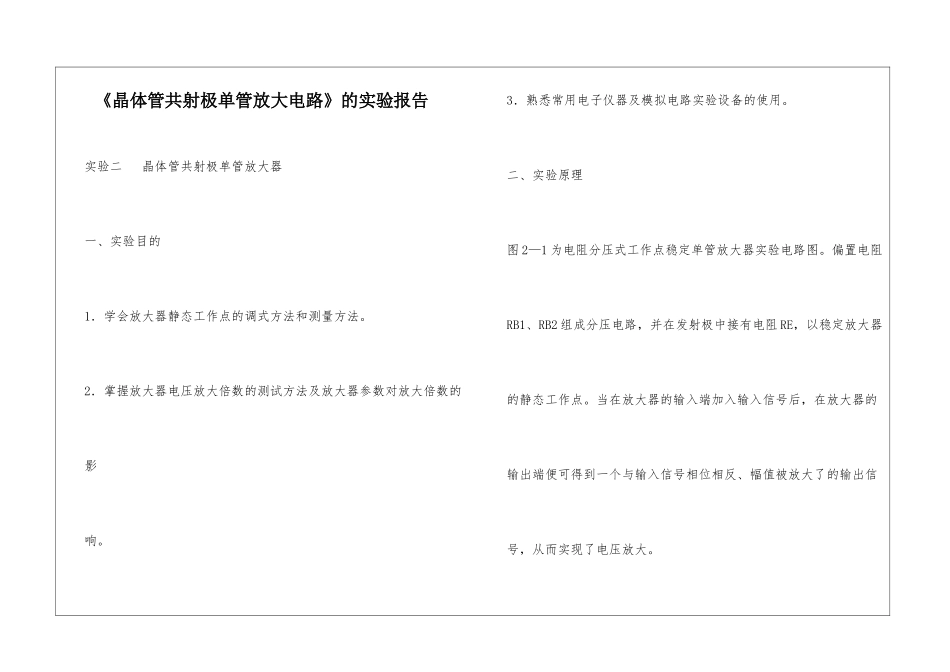

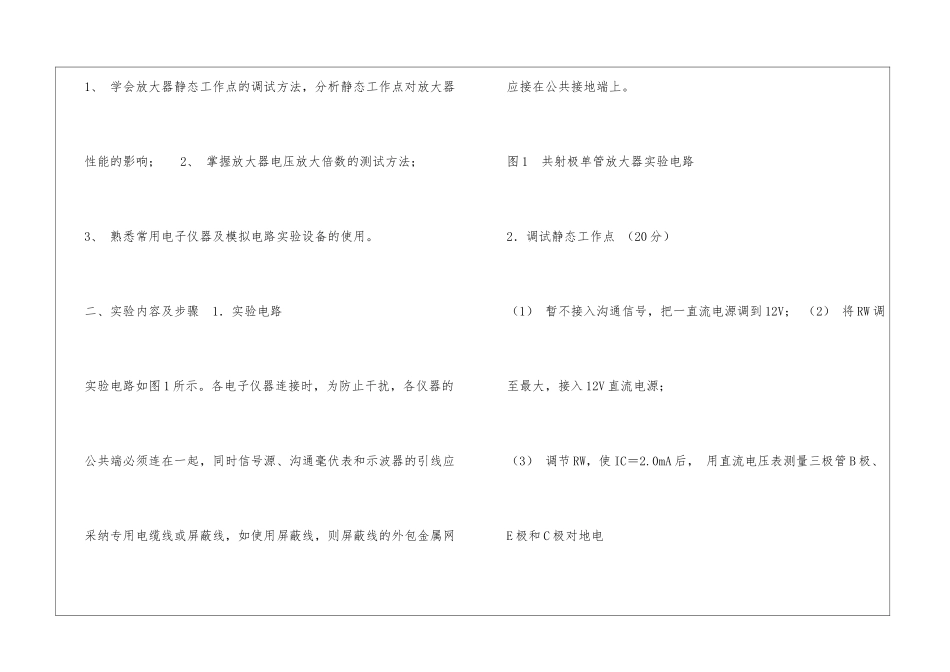

《晶体管共射极单管放大电路》的实验报告实验二 晶体管共射极单管放大器一、实验目的1．学会放大器静态工作点的调式方法和测量方法。2．掌握放大器电压放大倍数的测试方法及放大器参数对放大倍数的影响。3．熟悉常用电子仪器及模拟电路实验设备的使用。二、实验原理图 2—1 为电阻分压式工作点稳定单管放大器实验电路图。偏置电阻RB1、RB2 组成分压电路，并在发射极中接有电阻 RE，以稳定放大器的静态工作点。当在放大器的输入端加入输入信号后，在放大器的输出端便可得到一个与输入信号相位相反、幅值被放大了的输出信号，从而实现了电压放大。三、实验设备1、 信号发生器2、 双踪示波器3、 沟通毫伏表4、 模拟电路实验箱5、 万用表四、实验内容1．测量静态工作点实验电路如图 2—1 所示，它的静态工作点估算方法为：UB≈RB1?UCCRB1?RB2 晶体管共射极单管沟通放大电路 班级： 姓名： 学号：一、实验目的1、 学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响； 2、 掌握放大器电压放大倍数的测试方法；3、 熟悉常用电子仪器及模拟电路实验设备的使用。二、实验内容及步骤 1．实验电路实验电路如图 1 所示。各电子仪器连接时，为防止干扰，各仪器的公共端必须连在一起，同时信号源、沟通毫伏表和示波器的引线应采纳专用电缆线或屏蔽线，如使用屏蔽线，则屏蔽线的外包金属网应接在公共接地端上。图 1 共射极单管放大器实验电路2．调试静态工作点 （20 分）（1） 暂不接入沟通信号，把一直流电源调到 12V； （2） 将 RW 调至最大，接入 12V 直流电源；（3） 调节 RW，使 IC＝2.0mA 后， 用直流电压表测量三极管 B 极、E 极和 C 极对地电压 UB、UE、UC 值，记入表 1。表 1 实验数据表一 （条件： IC＝2mA ）3．测量电压放大倍数 （20 分）(1) 调节函数信号发生器，使其输出有效值为 10mV，频率为 1KHz的正弦信号； (2) 把上述调节好的的正弦信号加在放大器输入端（B 与地），作为 ui；(3) 用示波器观察放大器输出电压 uO 波形，在波形不失真的条件下用沟通毫伏表测量下述三种情况下的 UO 值，并用双踪示波器观察 uO 和 ui 的相位关系，记入表 2，并计算电路的相应电压放大倍数 AV 。表 2 实验数据表二 （条件：Ic＝2.0mA Ui＝10mV ）4．观察静态工作点对电压放大倍数的影响 ( 20 分）（1）置 RC＝2.4KΩ，RL＝∞，Ui=10mV；（2）用示波器监视输...
