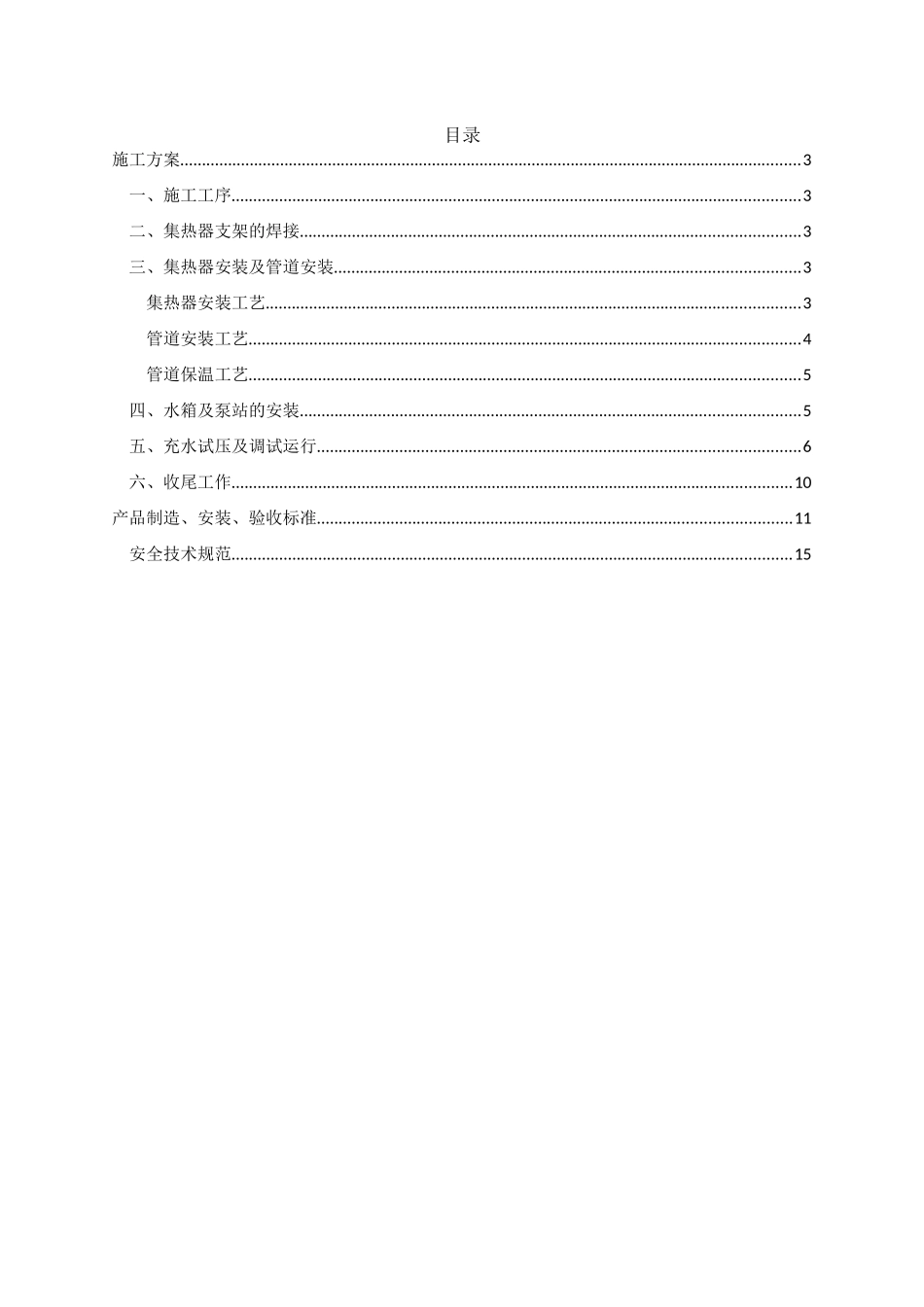

保利嘉陵江路项目太阳能热水系统施工方案目录施工方案...............................................................................................................................................3一、施工工序...................................................................................................................................3二、集热器支架的焊接...................................................................................................................3三、集热器安装及管道安装...........................................................................................................3集热器安装工艺...........................................................................................................................3管道安装工艺...............................................................................................................................4管道保温工艺...............................................................................................................................5四、水箱及泵站的安装...................................................................................................................5五、充水试压及调试运行...............................................................................................................6六、收尾工作.................................................................................................................................10产品制造、安装、验收标准.............................................................................................................11安全技术规范.................................................................................................................................15施工方案一、施工工序本工程采用流水施工法,把热水工程划分为4施工过程,每个施工过程由固定的作业组按施工进度表上的顺序,依次、连续地由一个施工段移转到下一个施工段,施工工序依此为:1、集热器支架的焊接2、集热器安装及管道安装3、设备间水箱及泵站的安装4、充水试压及调试运行5、收尾工作二、集热器支架的焊接支架焊接工艺在现浇面完成找平层预制集热器基础:序号工序名称材料工具设备备注1固定挂条热镀锌扳手2裁切固定丝杆角磨机3焊接支架方管热镀锌角钢电焊机4连接避雷镀锌圆钢电焊机5除渣、防锈防锈漆、银粉漆等电动钢刷三、集热器安装及管道安装集热器安装工艺序号工序名称材料工具设备备注1摆放集热器2调校橡皮锤3集热器连接铜焊气焊4集热器固定压板不锈钢扳手1、集热器方向:集中分户式在楼面安装,集热器南向2、待集热器铺设完成后,进管道和测温探头的安装;管道安装工艺序号工序名称材料工具设备备注1下料304薄壁不锈钢管钢卷尺2切割切割机3连接氩弧焊机4组装管钳5固定管卡冲击钟6试压打压机1、管材选用与连接方式:1)、集热供管:采用304薄壁不锈钢管;2)、集热回管:采用304薄壁不锈钢管。2、集热系统管道规格:1)、管道采用304薄壁不锈钢管,其规格厚度如下表规格Φ22、Φ16集中分户部分厚度(mm)0.8集中分户部分3、管道支吊架:(1)管道及其配件必须用支吊架吊稳固,不得把管道及其配件的重量传递给设备。(2)水平管道支吊架一般应设置在建筑物的梁上,垂直安装的管道在多层楼板处设支架4、管道的伸缩补偿:采用自然补偿。5、水系统立管最高点均设自动排气阀,最低点设泄水阀,若安装过程中出现局部最高点和最低点时,应在相应位置设放气或放水措施。6、管道穿越墙体时,须预埋∅50PVC套管。7、埋在立面墙体的管路安装时,需先在墙体开槽,宽120mm,深度70mm,两根套有不锈钢管的直径50mmPVC管并排埋入槽内,并用水泥沙浆填平。8、循环管道采用橡塑保温,内径15mm,厚度为25mm。管道保温工艺序号工序名称材料工具设备备...
