电气专业培训资料：简介变压器知识

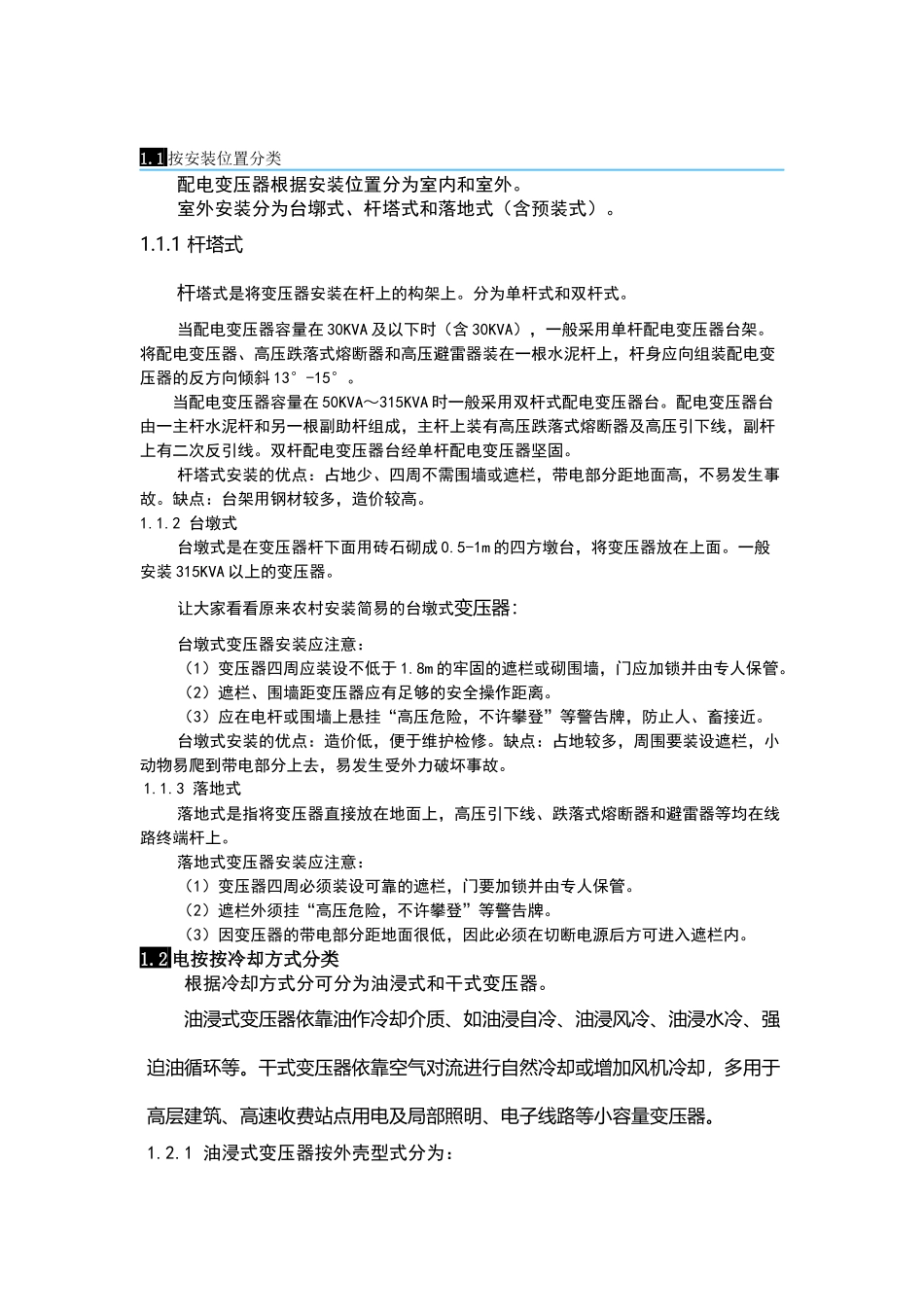

1. 分类1.1 按安装位置分类配电变压器根据安装位置分为室内和室外。室外安装分为台墎式、杆塔式和落地式（含预装式）。1.1.1 杆塔式杆塔式是将变压器安装在杆上的构架上。分为单杆式和双杆式。当配电变压器容量在 30KVA 及以下时（含 30KVA），一般采用单杆配电变压器台架。将配电变压器、高压跌落式熔断器和高压避雷器装在一根水泥杆上，杆身应向组装配电变压器的反方向倾斜 13°-15°。 当配电变压器容量在 50KVA～315KVA 时一般采用双杆式配电变压器台。配电变压器台由一主杆水泥杆和另一根副助杆组成，主杆上装有高压跌落式熔断器及高压引下线，副杆上有二次反引线。双杆配电变压器台经单杆配电变压器坚固。杆塔式安装的优点：占地少、四周不需围墙或遮栏，带电部分距地面高，不易发生事故。缺点：台架用钢材较多，造价较高。1.1.2 台墩式 台墩式是在变压器杆下面用砖石砌成 0.5-1m 的四方墩台，将变压器放在上面。一般安装 315KVA 以上的变压器。让大家看看原来农村安装简易的台墩式变压器：台墩式变压器安装应注意：（1）变压器四周应装设不低于 1.8m 的牢固的遮栏或砌围墙，门应加锁并由专人保管。（2）遮栏、围墙距变压器应有足够的安全操作距离。（3）应在电杆或围墙上悬挂“高压危险，不许攀登”等警告牌，防止人、畜接近。台墩式安装的优点：造价低，便于维护检修。缺点：占地较多，周围要装设遮栏，小动物易爬到带电部分上去，易发生受外力破坏事故。 1.1.3 落地式落地式是指将变压器直接放在地面上，高压引下线、跌落式熔断器和避雷器等均在线路终端杆上。落地式变压器安装应注意：（1）变压器四周必须装设可靠的遮栏，门要加锁并由专人保管。（2）遮栏外须挂“高压危险，不许攀登”等警告牌。（3）因变压器的带电部分距地面很低，因此必须在切断电源后方可进入遮栏内。1.2 电按按冷却方式分类根据冷却方式分可分为油浸式和干式变压器。油浸式变压器依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。干式变压器依靠空气对流进行自然冷却或增加风机冷却，多用于高层建筑、高速收费站点用电及局部照明、电子线路等小容量变压器。1.2.1 油浸式变压器按外壳型式分为： 1) 非封闭型油浸式变压器：主要有 S8、S9、S10 等系列产品，在工矿企业、农业和民用建筑中广泛使用。 2) 封闭型油浸式变压器：主要有 S9、S9-M、S10-M 等系列产品，多用于石油、化工行业中多油污、多化学物质的场所。 3...
