如何正确使用热电偶补偿导线

如何正确使用热电偶补偿导线_第1页
1/6

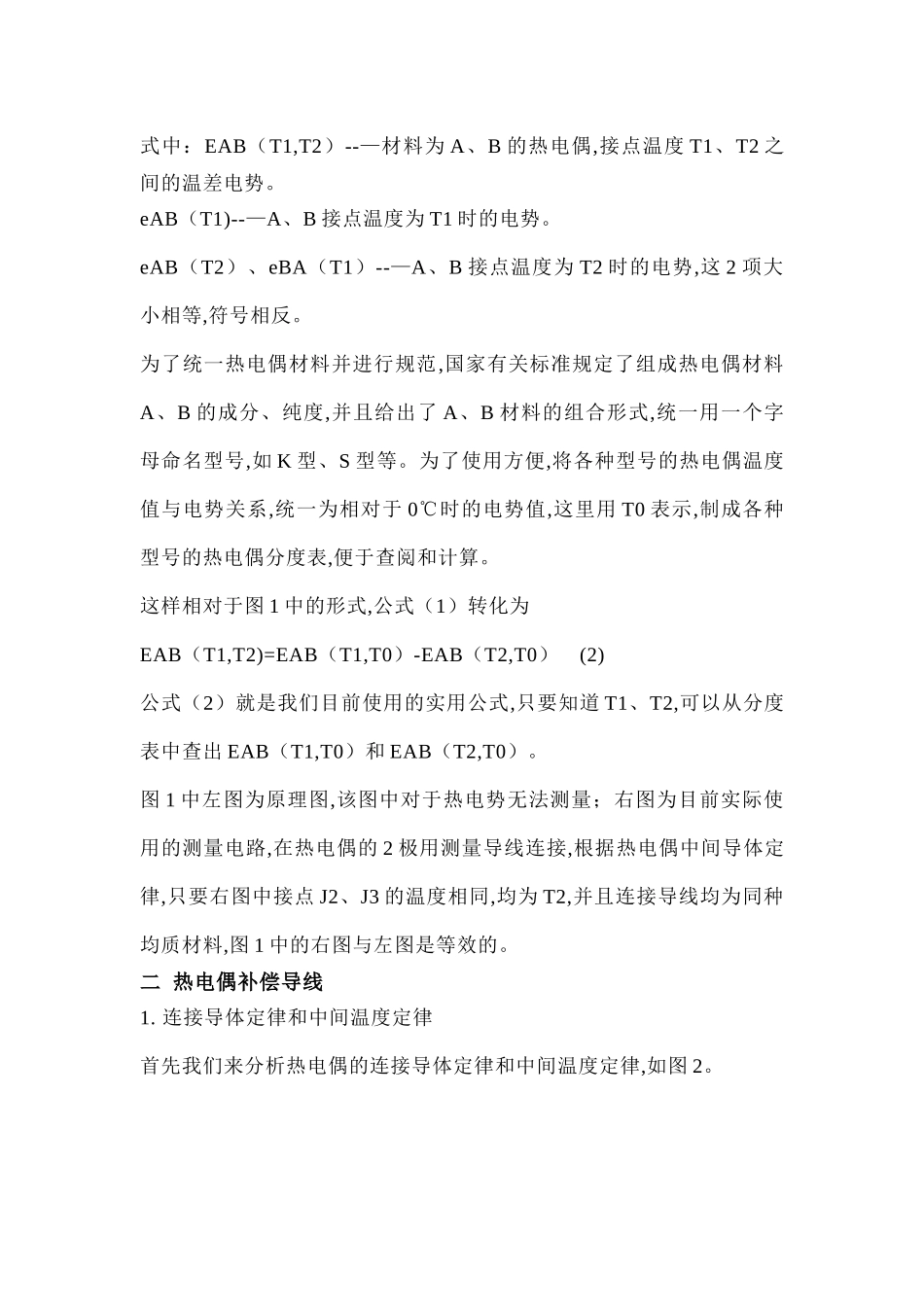

如何正确使用热电偶补偿导线_第2页
2/6
热电偶补偿导线已经广泛用于热电偶温度测量中。如果了解了热电偶补偿导线的原理、功能、作用方法和注意事项,就能充分发挥热电偶补偿导线的作用,否则就会适得其反。某钢管生产企业新引进的一套球化炉装置,装置的二十多个测温点由于设备安装人员将热电偶正负极接反,且补偿导线还存在多接头现象,再加上设备使用人员对此知识的贫乏,在工作中因炉温不正确导致炉内产品报废,直接经济损失达一百多万元,教训不可谓不深刻。实际上在众多热电偶测温现场,笔者发现用普通铜导线作连线的占 40%,而使用补偿导线作连接线的仅占 60%。究其原因有二:一是由于热电偶设备使用操作人员不了解补偿导线功能,认为既然只要起到连接作用,普通导线即可。二是设备制造商在安装热电偶时,用的连接线即为普通导线,而在使用者角度总认为设备安装人员都是专业人员,做法总是正确的,没能引起应有的怀疑。在工业生产中,虽然热电偶作为温度传感器,已经广泛使用于温度测量和控制,人们对此也比较熟悉,但如果在使用中不注意正确的使用方法,就会给测温和控温造成很大的偏离,严重时会直接造成经济损失,所以应该引起重视。一、热电偶的测温原理简介由 2 种不同均质材料 A、B 组成的回路(见图 1)称为热电偶。A、B材料 2 端连接的接点分别用 J1、J2 表示,如果 J1、J2 的接点温度 T1 和T2 不一样,在回路中就会产生电势,通常称为热电势。当 A、B 的材料一定时,热电势的大小取决于 T1、T2 之间的温度差,用公式表示为EAB(T1,T2)=eAB(T1)+eBA(T2)=eAB(T1)-eAB(T2) (1)式中:EAB(T1,T2)--—材料为 A、B 的热电偶,接点温度 T1、T2 之间的温差电势。eAB(T1)--—A、B 接点温度为 T1 时的电势。eAB(T2)、eBA(T1)--—A、B 接点温度为 T2 时的电势,这 2 项大小相等,符号相反。为了统一热电偶材料并进行规范,国家有关标准规定了组成热电偶材料A、B 的成分、纯度,并且给出了 A、B 材料的组合形式,统一用一个字母命名型号,如 K 型、S 型等。为了使用方便,将各种型号的热电偶温度值与电势关系,统一为相对于 0℃时的电势值,这里用 T0 表示,制成各种型号的热电偶分度表,便于查阅和计算。这样相对于图 1 中的形式,公式(1)转化为EAB(T1,T2)=EAB(T1,T0)-EAB(T2,T0) (2)公式(2)就是我们目前使用的实用公式,只要知道 T1、T2,可以从分度表中查出 EAB(T1,T0)和 EAB(T2,T0)。图 1 中左图为原理图,该图中对于热电势无法测量;右图为目前实...
