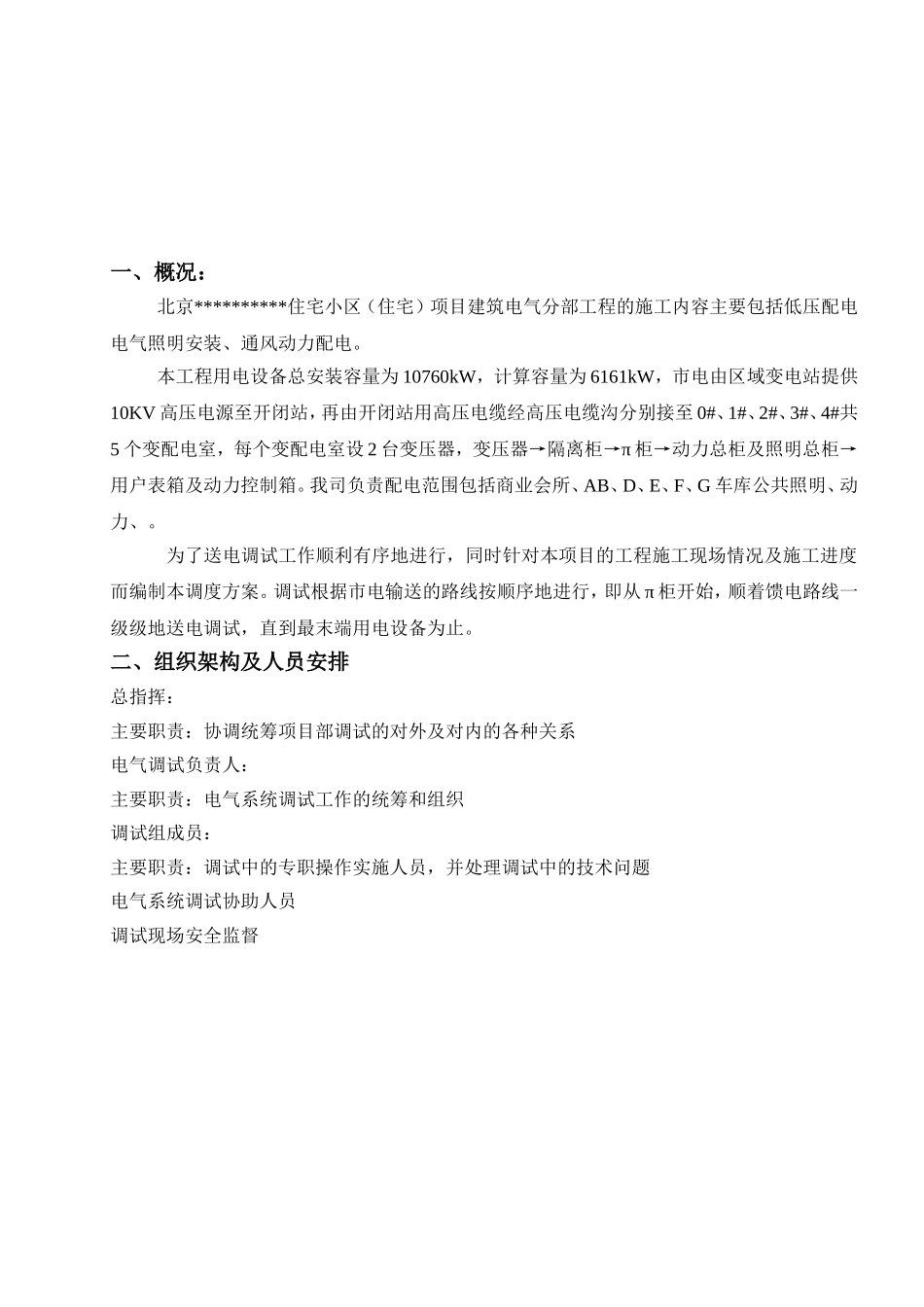

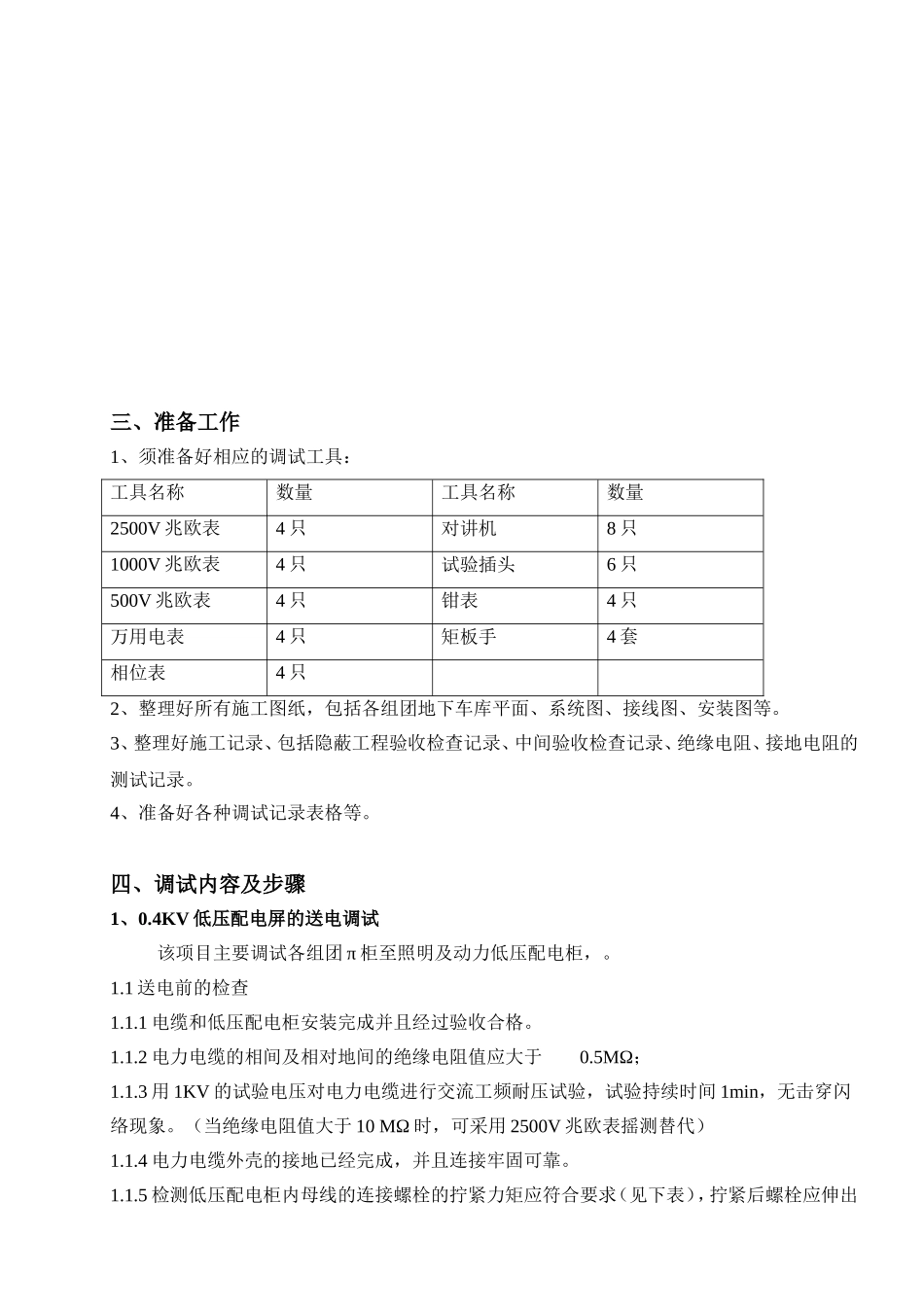

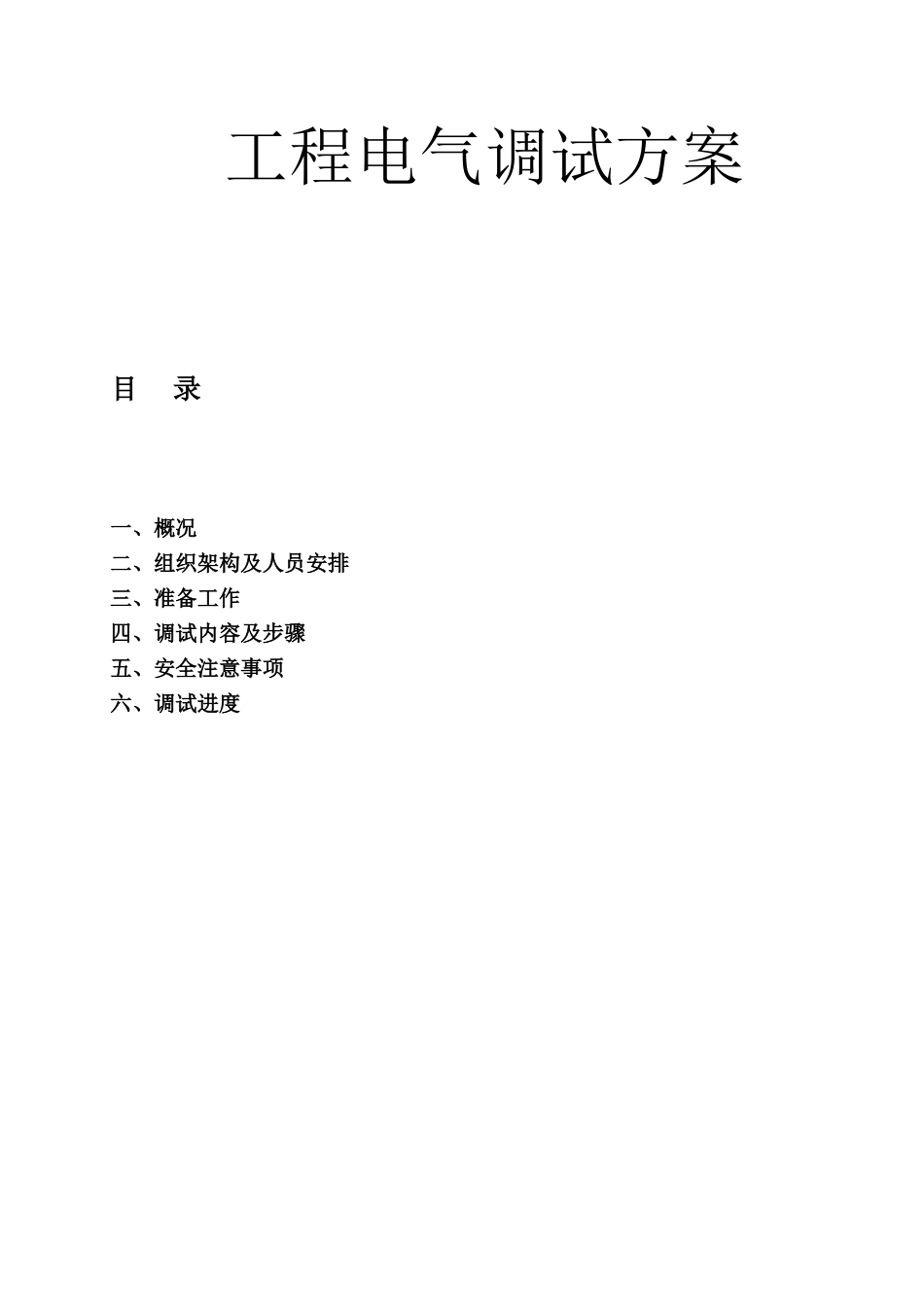

工程电气调试方案目录一、概况二、组织架构及人员安排三、准备工作四、调试内容及步骤五、安全注意事项六、调试进度一、概况：北京**********住宅小区（住宅）项目建筑电气分部工程的施工内容主要包括低压配电电气照明安装、通风动力配电。本工程用电设备总安装容量为10760kW，计算容量为6161kW，市电由区域变电站提供10KV高压电源至开闭站，再由开闭站用高压电缆经高压电缆沟分别接至0#、1#、2#、3#、4#共5个变配电室，每个变配电室设2台变压器，变压器→隔离柜→π柜→动力总柜及照明总柜→用户表箱及动力控制箱。我司负责配电范围包括商业会所、AB、D、E、F、G车库公共照明、动力、。为了送电调试工作顺利有序地进行，同时针对本项目的工程施工现场情况及施工进度而编制本调度方案。调试根据市电输送的路线按顺序地进行，即从π柜开始，顺着馈电路线一级级地送电调试，直到最末端用电设备为止。二、组织架构及人员安排总指挥：主要职责：协调统筹项目部调试的对外及对内的各种关系电气调试负责人：主要职责：电气系统调试工作的统筹和组织调试组成员：主要职责：调试中的专职操作实施人员，并处理调试中的技术问题电气系统调试协助人员调试现场安全监督三、准备工作1、须准备好相应的调试工具：工具名称数量工具名称数量2500V兆欧表4只对讲机8只1000V兆欧表4只试验插头6只500V兆欧表4只钳表4只万用电表4只矩板手4套相位表4只2、整理好所有施工图纸，包括各组团地下车库平面、系统图、接线图、安装图等。3、整理好施工记录、包括隐蔽工程验收检查记录、中间验收检查记录、绝缘电阻、接地电阻的测试记录。4、准备好各种调试记录表格等。四、调试内容及步骤1、0.4KV低压配电屏的送电调试该项目主要调试各组团π柜至照明及动力低压配电柜，。1.1送电前的检查1.1.1电缆和低压配电柜安装完成并且经过验收合格。1.1.2电力电缆的相间及相对地间的绝缘电阻值应大于0.5MΩ；1.1.3用1KV的试验电压对电力电缆进行交流工频耐压试验，试验持续时间1min，无击穿闪络现象。（当绝缘电阻值大于10MΩ时，可采用2500V兆欧表摇测替代）1.1.4电力电缆外壳的接地已经完成，并且连接牢固可靠。1.1.5检测低压配电柜内母线的连接螺栓的拧紧力矩应符合要求（见下表），拧紧后螺栓应伸出螺母端面3～5扣，螺母朝外。螺栓规格力矩值（N.M）M88.8～10.8M1017.7～22.6M1231.4～39.2M1451.0～60.8M1678.5～98.11.1.6低压配电柜所有水平母线，垂直母线，分支线和主电路带电部件之间的安全距离>20mm。1.1.7低压配电柜的交接试验应符合要求：1、每路配电开关及保护装置的规格、型号，应符合设计要求；2、相间和相对地间的绝缘电阻值应大于0.5MΩ；二次回路必须大于1MΩ；3、用1KV的试验电压进行交流工频耐压试验，试验持续时间1min，无击穿闪络现象。1.1.8二次回路交流工频耐压试验，当绝缘电阻值大于10MΩ时，用2500V兆欧表摇测1min，应无闪络击穿现象；当绝缘电阻值大于1～10MΩ时，用1000V兆欧表摇测1min，应无闪络击穿现象；1.1.8检查低压配电柜的接地母线排必须与地网可靠连接，配电柜的基础必须可靠连接。1.1.9低压配电柜内必须整洁，无杂物，须特别留意母线之间是否留有螺丝等金属物件，开关出线端附着的铜粉是否清扫干净。1.1.10检查低压配电柜的进线、出线开关须置于分闸位置。1.2送电调试的操作步骤经以上检查无误后即可进行送电，送电方及受电方每方都不得少于两个调试人员，其中一个操作，另一个监督。送电应严格遵循如下程序进行：1、受电方调试人员检查确认具备送电条件；2、受电方调试人员退离受电设备，位于安全区域；3、受电方监督人员用对讲机与送电方监督人员联络，以确认是否可以送电，联络使用的对话如下：A：受电方经检查，已经具备送电条件，请送电方准备送电。B：送电方收到受电方的信号，请受电方再次确认是否可以送电。A：受电方再次确认，可以送电。B：请注意，现在送电。4、得到受电方再确认后，送电方的操作人员即可合闸送电。合闸送电时应经过连续合断3次测试，没有冒烟、火花和非正常性声响等现象，方可正式送电。合闸关电后，送电方监督人员须立即通知受电方进行验电。使用的对话如...
