公司厂房一期工程钢结构监理实施细则VIP免费

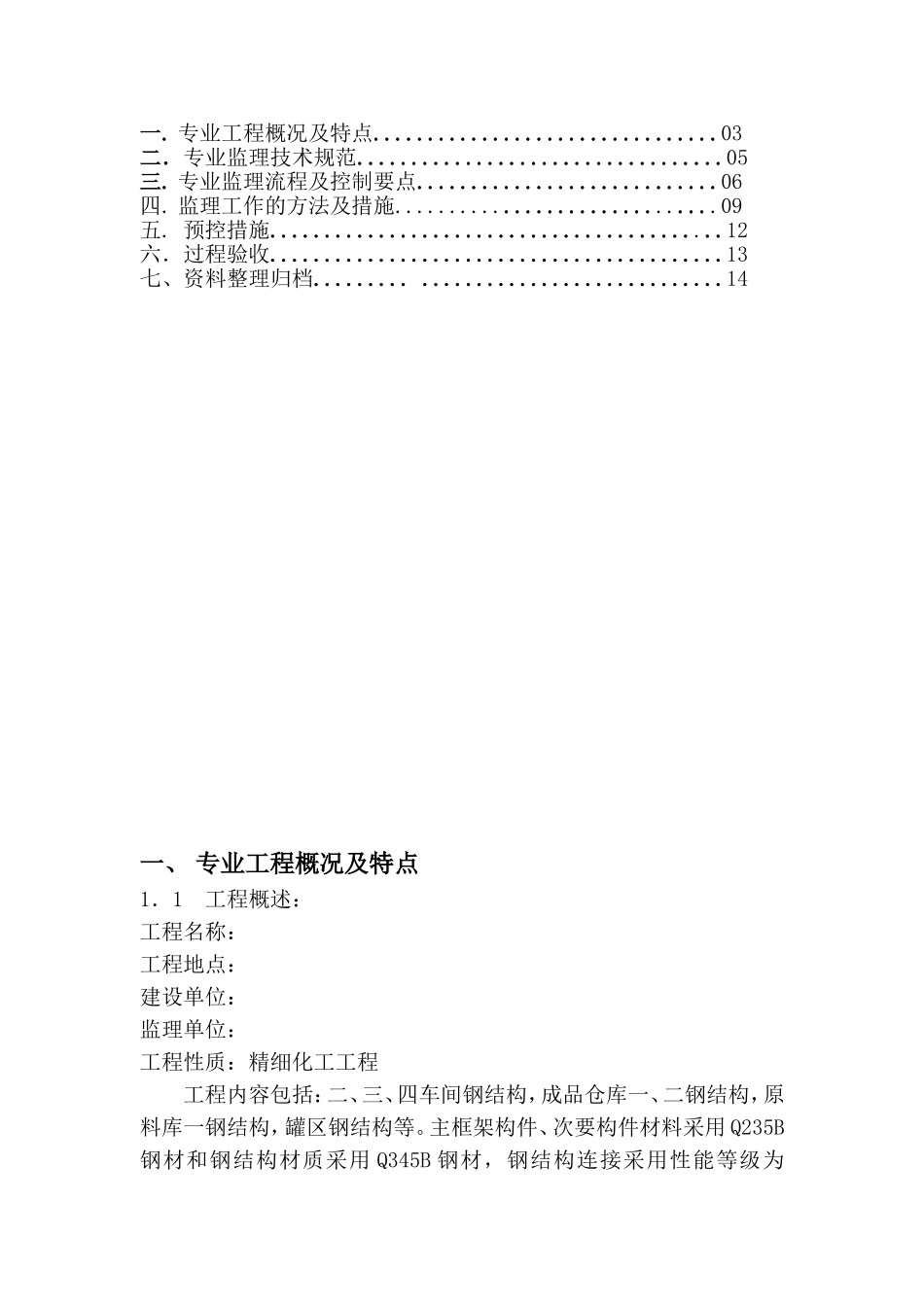

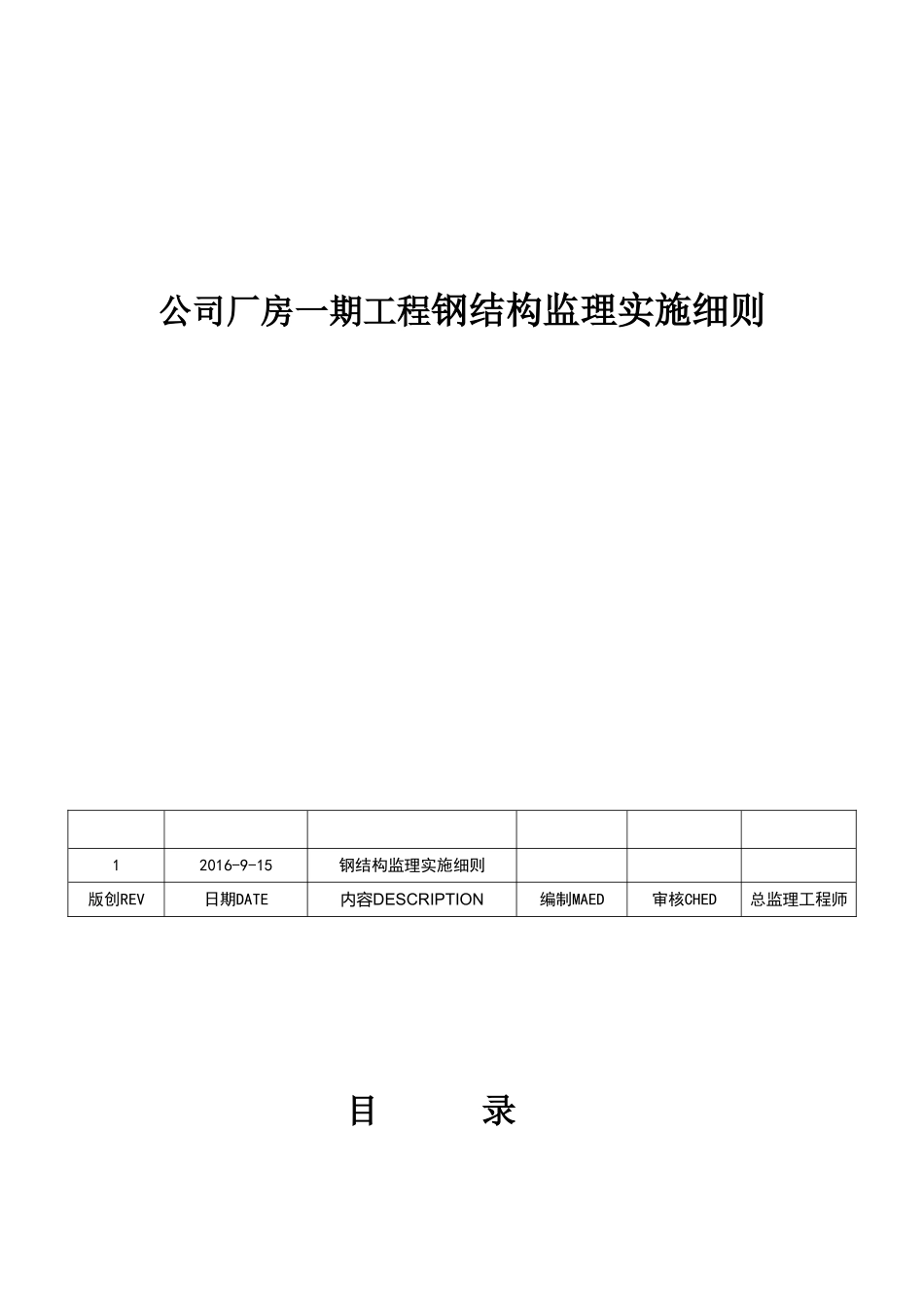

公司厂房一期工程钢结构监理实施细则目录12016-9-15钢结构监理实施细则版创REV日期DATE内容DESCRIPTION编制MAED审核CHED总监理工程师一.专业工程概况及特点................................03二．专业监理技术规范..................................05三.专业监理流程及控制要点............................06四.监理工作的方法及措施..............................09五.预控措施..........................................12六．过程验收..........................................13七、资料整理归档.....................................14一、专业工程概况及特点1．1工程概述：工程名称：工程地点：建设单位：监理单位：工程性质：精细化工工程工程内容包括：二、三、四车间钢结构，成品仓库一、二钢结构，原料库一钢结构，罐区钢结构等。主框架构件、次要构件材料采用Q235B钢材和钢结构材质采用Q345B钢材，钢结构连接采用性能等级为10.9S的扭剪型高强螺栓连接副。螺母的性能等级为10S；垫圈的材质45号钢。高强螺栓连接面采用喷砂除锈，磨擦面的抗滑移系数Q345为0.5、Q235为0.45，处理后应保持表面清洁、干燥，并做好保护工作。钢梁钢柱对接焊缝（T型接头、对接接头、V型接头及单边V型接头、K型接头等）其焊接外观检查及无损检验应符合二级质量标准；其他焊缝按三级质量标准。要严格除锈喷砂，钢材基层的除锈等级不低于Sa2.5；现场制作的零星钢结构可采用手工和动力工具除锈，除锈等级不低于St3。除锈后需立即涂刷底漆，环氧富锌底漆一遍、环氧云铁中间漆二遍，环氧玻璃鳞片涂料二遍，涂层总厚度150um。钢平台结构耐火等级为二级构件，全部梁柱及斜撑均应覆盖防火层，其耐火极限不应低于：柱及斜撑2.5小时，梁1.5小时。1．2工程特点：①本项目绝大部分单位工程均设计有钢结构，尤其以二、三、四车间钢结构现场加工安装量大面广，施工单位应该将此处作为重点来组织施工。②由于现场场地受限，加之钢结构现场焊接施工较多，各工种平面、垂直施工交叉作业，安全隐患大。③二、三、四车间及成品库一、二墙面、屋面采用钢结构型式，钢结构采用10.9级扭剪型高强度螺栓，摩擦型连接。高强度螺栓安装时不得强行穿入，更不得气焊扩孔，应采用绞刀修复，同时要防止铁屑留在板缝和孔洞中。高强螺栓分二次拧紧，初拧扭矩为50%，终拧扭矩为施工扭矩。对大型节点应分为初拧、复拧、终拧。初拧扭矩为施工扭距的50%，复拧扭距等于初拧扭矩，终拧扭距为施工扭距，扭矩系数应控制在0.11～0.15之间，监理派专人检查全部拧紧过程。1.3主要工程量序号框架名称重量(吨)1界区总体2二车间3三车间4四车间5原料罐区6动力中心7控制室8原料库一9成品仓库一10成品仓库二二、专业监理技术规范序号标准号名称本规范适用范围备注1GB50300-2013《建筑工程施工质量验收统一标准》全部2GB50205-2001《钢结构工程施工质量验收规范》钢结构3GB50661-2011《钢结构焊接规范》钢结构4GB699-88《优质碳素钢》5GB/T700-2006《碳素结构钢》6GB/T1591-2008《低合金高强度结构钢》7GB6723-2008《通用冷弯开口型钢》8GB/T5117-2012《非合金钢及细晶粒钢焊条》9GB/T14957-94《熔化焊用钢丝》10GB/T5293-1999《埋弧焊用碳钢钢丝和焊剂》11GB/T12470-2003《低合金钢埋弧焊用焊剂》12GB/T5118-2012《热强钢焊条》13GB/T5780-2000《六角头螺栓C级》14GB/T41-2000《六角螺母C级》15GB/T95-2002《平垫圈》16GB/T5782-2000《六角头螺栓》17GB/T6170-2000《1型六角螺母》18GB/T97.1-2002《平垫圈A级》19GB/T97.2-2002《平垫圈倒角型A级》20GB/T3077-1999（2015）《合金结构钢》21GB/T3632-2008《钢结构用扭剪型高强度螺栓连接副》22GB/T5313-2010《厚度方向性能钢板》23GB8923.2-2008《涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：已涂覆过的钢材表面局部清除原有涂层后的处理等级》钢结构涂装2406J925-2《压型钢板、夹芯板屋面及墙体建筑构造二》三、专业监理流程及控制要点3．1绘制专业工程控制流程图并标注控制点控制点分类（A/B/C级）：A级为业主、监理、承包商等三方联合检查确认；B级：监理、施工单位检查确认；C...
