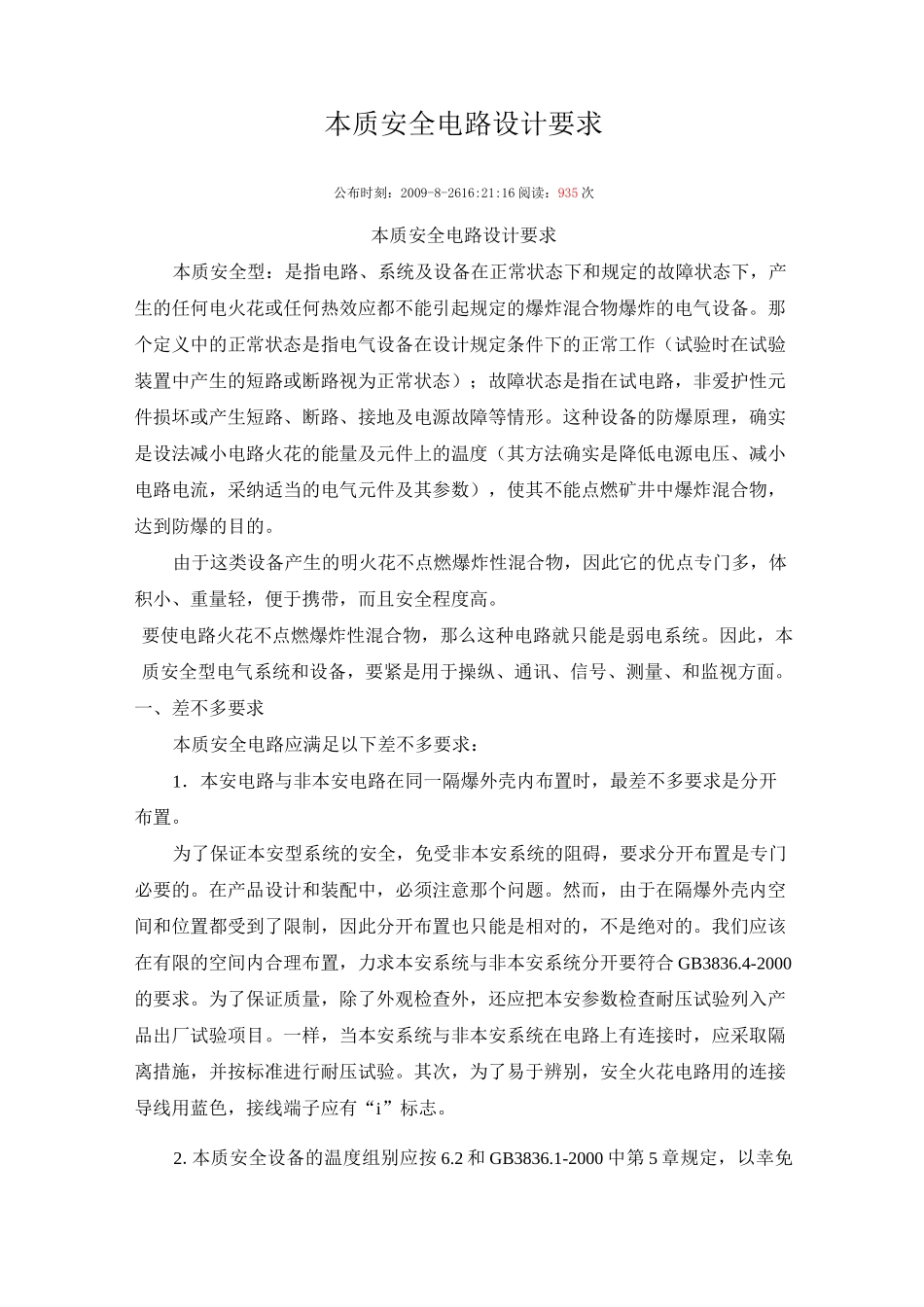

本质安全电路设计要求

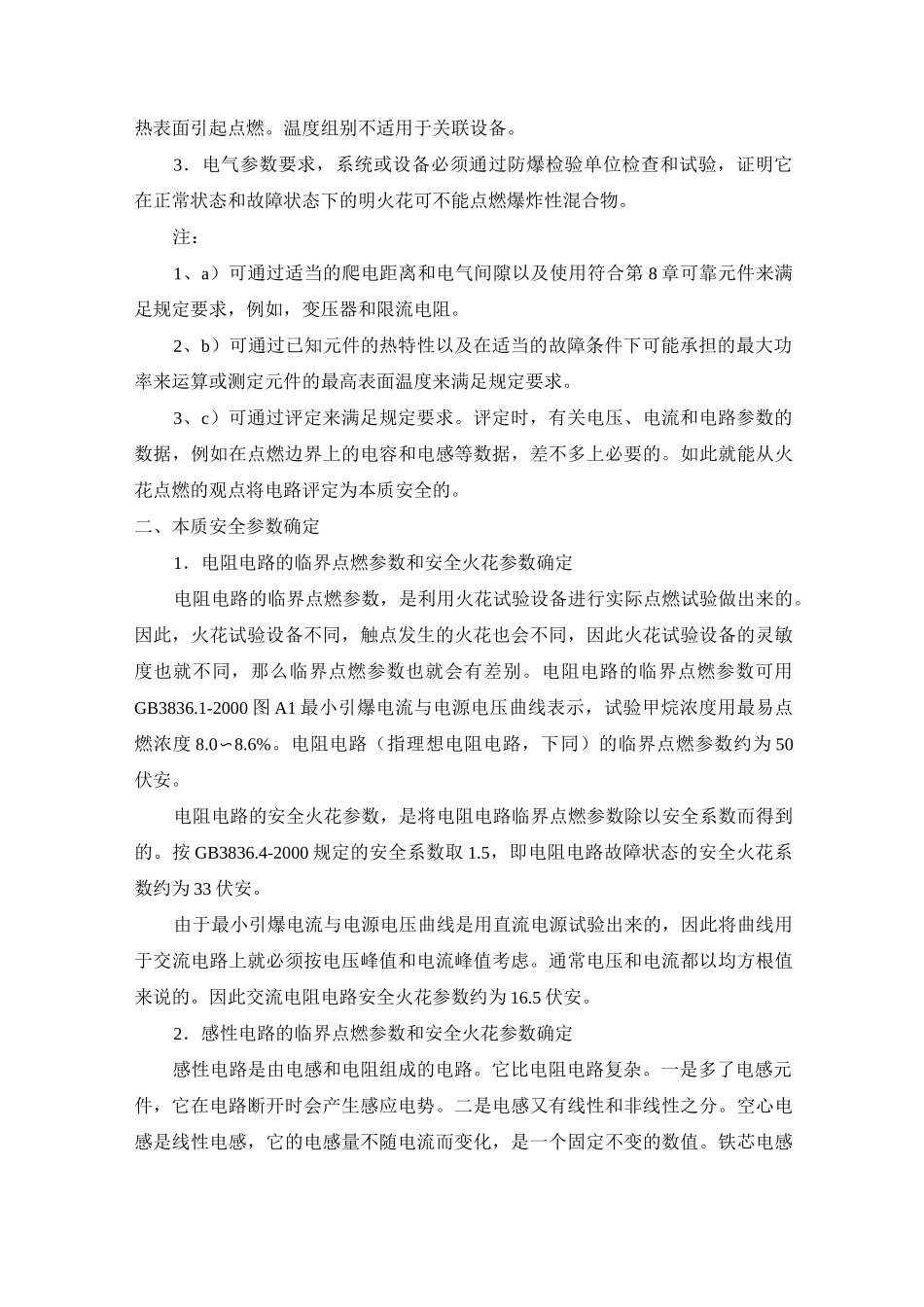

本质安全电路设计要求公布时刻：2009-8-2616:21:16 阅读：935 次本质安全电路设计要求本质安全型：是指电路、系统及设备在正常状态下和规定的故障状态下，产生的任何电火花或任何热效应都不能引起规定的爆炸混合物爆炸的电气设备。那个定义中的正常状态是指电气设备在设计规定条件下的正常工作（试验时在试验装置中产生的短路或断路视为正常状态）；故障状态是指在试电路，非爱护性元件损坏或产生短路、断路、接地及电源故障等情形。这种设备的防爆原理，确实是设法减小电路火花的能量及元件上的温度（其方法确实是降低电源电压、减小电路电流，采纳适当的电气元件及其参数），使其不能点燃矿井中爆炸混合物，达到防爆的目的。由于这类设备产生的明火花不点燃爆炸性混合物，因此它的优点专门多，体积小、重量轻，便于携带，而且安全程度高。要使电路火花不点燃爆炸性混合物，那么这种电路就只能是弱电系统。因此，本质安全型电气系统和设备，要紧是用于操纵、通讯、信号、测量、和监视方面。一、差不多要求本质安全电路应满足以下差不多要求：1．本安电路与非本安电路在同一隔爆外壳内布置时，最差不多要求是分开布置。为了保证本安型系统的安全，免受非本安系统的阻碍，要求分开布置是专门必要的。在产品设计和装配中，必须注意那个问题。然而，由于在隔爆外壳内空间和位置都受到了限制，因此分开布置也只能是相对的，不是绝对的。我们应该在有限的空间内合理布置，力求本安系统与非本安系统分开要符合 GB3836.4-2000的要求。为了保证质量，除了外观检查外，还应把本安参数检查耐压试验列入产品出厂试验项目。一样，当本安系统与非本安系统在电路上有连接时，应采取隔离措施，并按标准进行耐压试验。其次，为了易于辨别，安全火花电路用的连接导线用蓝色，接线端子应有“i”标志。2.本质安全设备的温度组别应按 6.2 和 GB3836.1-2000 中第 5 章规定，以幸免热表面引起点燃。温度组别不适用于关联设备。3．电气参数要求，系统或设备必须通过防爆检验单位检查和试验，证明它在正常状态和故障状态下的明火花可不能点燃爆炸性混合物。注：1、a）可通过适当的爬电距离和电气间隙以及使用符合第 8 章可靠元件来满足规定要求，例如，变压器和限流电阻。2、b）可通过已知元件的热特性以及在适当的故障条件下可能承担的最大功率来运算或测定元件的最高表面温度来满足规定要求。3、c）可通过评定来满足规定要求。评定时，有关电压、电流和电路参...
