塔吊拆除方案

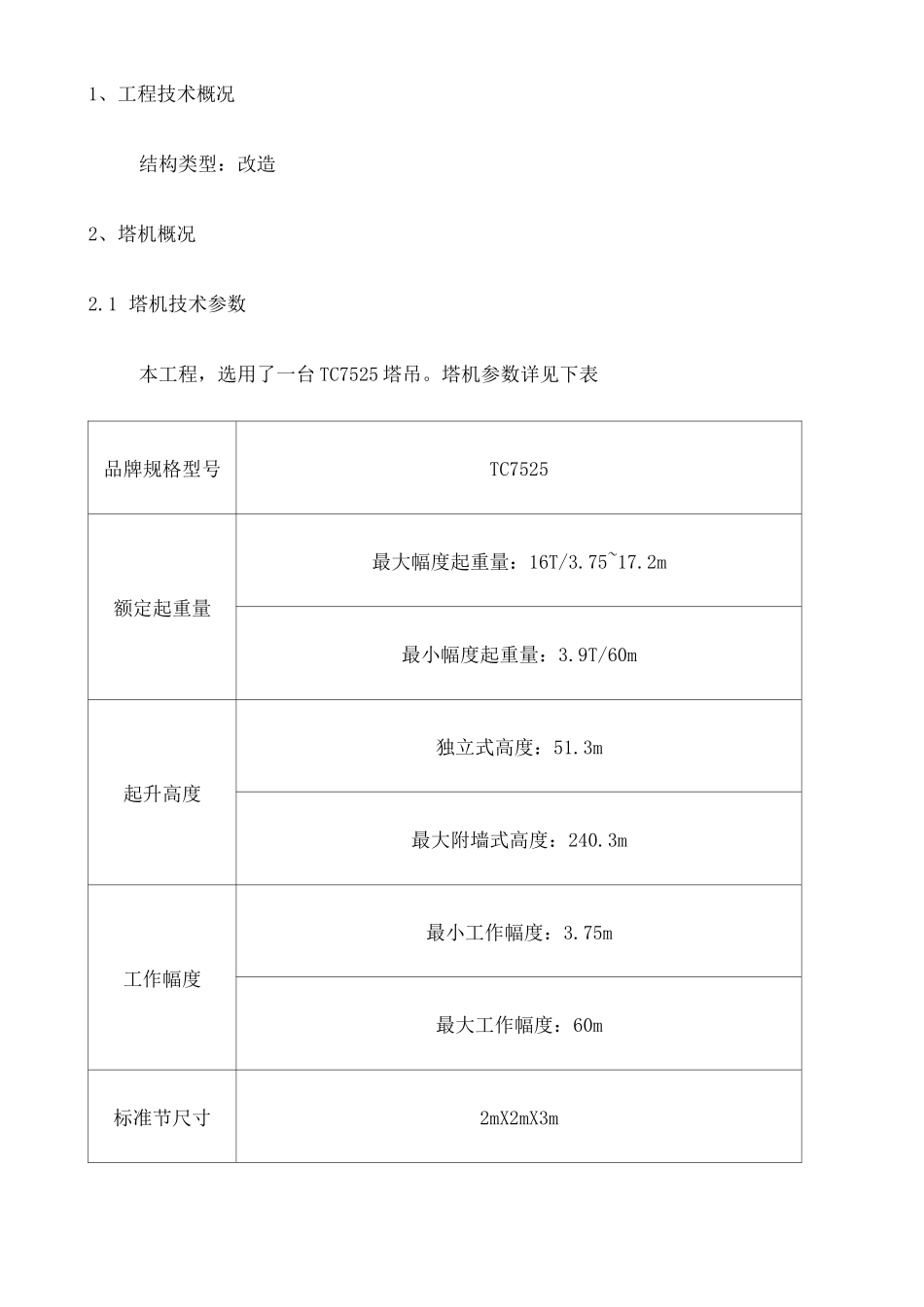

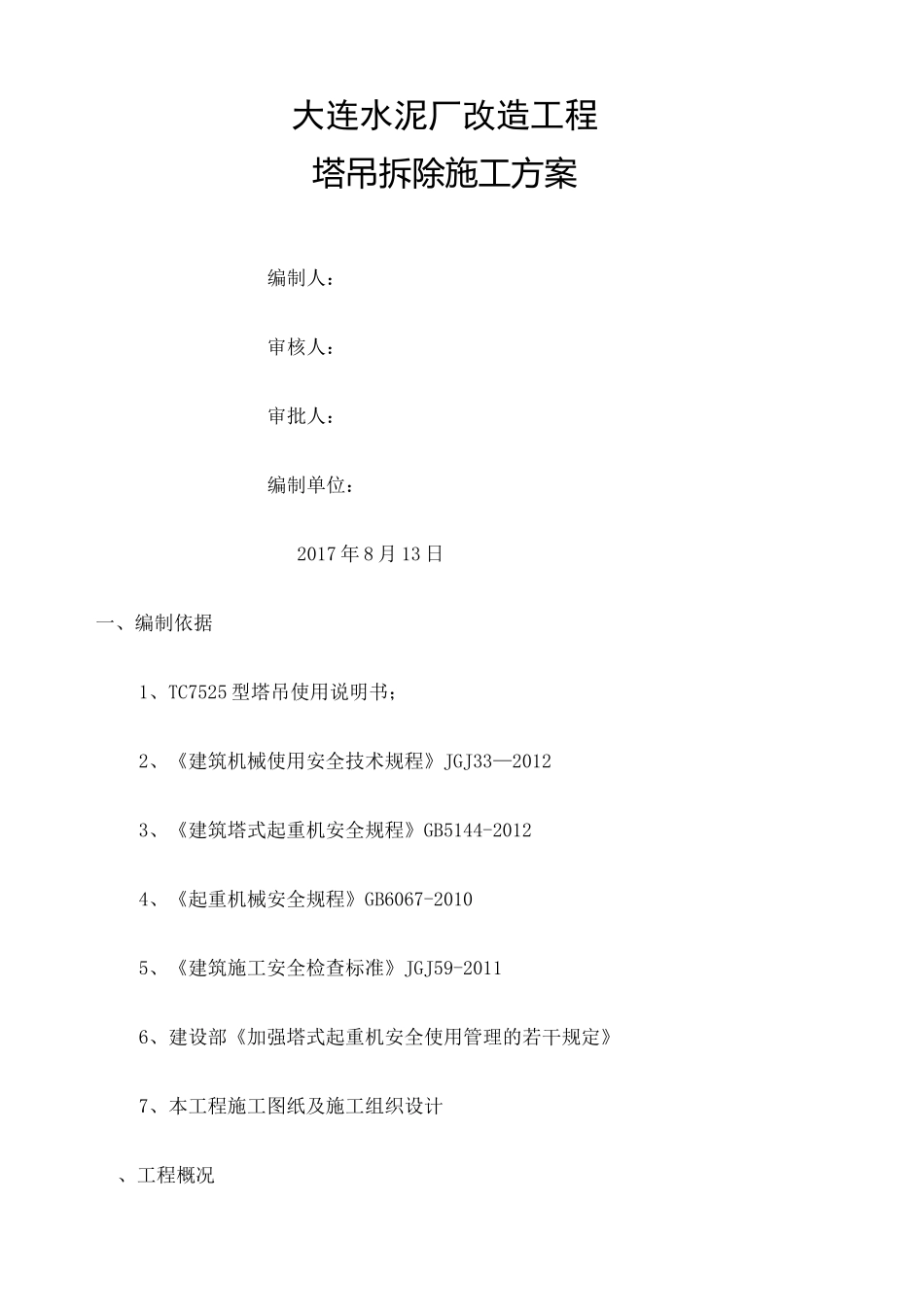

大连水泥厂改造工程塔吊拆除施工方案编制人：审核人：审批人：编制单位：2017 年 8 月 13 日一、编制依据1、TC7525 型塔吊使用说明书；2、《建筑机械使用安全技术规程》JGJ33—20123、《建筑塔式起重机安全规程》GB5144-20124、《起重机械安全规程》GB6067-20105、《建筑施工安全检查标准》JGJ59-20116、建设部《加强塔式起重机安全使用管理的若干规定》7、本工程施工图纸及施工组织设计、工程概况1、工程技术概况结构类型：改造2、塔机概况2.1 塔机技术参数本工程，选用了一台 TC7525 塔吊。塔机参数详见下表品牌规格型号TC7525额定起重量最大幅度起重量：16T/3.75~17.2m最小幅度起重量：3.9T/60m起升高度独立式高度：51.3m最大附墙式高度：240.3m工作幅度最小工作幅度：3.75m最大工作幅度：60m标准节尺寸2mX2mX3m中心距附着物尺寸4.7mTC7525 塔吊起重性能参数2.2 塔机定位编号使用建筑物型号定位图1#TC7525天然基础塔基尺寸 7.0X7.0X2.0m附注：以上尺寸均为拟定尺寸，若使用单位在施工过程中需要搭设外架或钢结构雨棚需要提前插入，导致塔吊基础需要外移，请及时提前与塔吊安拆单位进行沟通，并及时确定准确位置，以便安拆单位对附墙件进行调整，并验算塔吊使用安全性。2.3 塔机计划拆除高度本工程各栋塔吊计划安装高度如下楼栋号塔吊编号1#安装臂长60m初始安装咼度39m最终安装咼度130m三、施工组织1、人员组织工种数量进场时间备注特种作业人员8 人2017.8 月人证合一力工8 人2017.8 月18-50 岁测量员2 人2017.8 月汽车吊司机1 人2017.8 月2、机械设备塔吊型号安拆所需机械台班TC7525160t 汽车吊安装：2拆除：2四、塔机拆除1、特别提醒：拆塔是一项技术性很强的的工作，尤其是塔身标准节、平衡重、平衡臂、起重臂的拆卸。如稍有疏忽，就会导致机毁人亡。因此，用户在拆卸这些部件时，需严格按照本说明书的规定操作。上塔工作人员，必须是经过培训并拿到证书的人员。请特别注意：换步顶杆因锈蚀等原因，很可能不能自动靠重力回位，故引进标准节或拆卸标准节时，应派专人操作换步顶杆。将塔机旋转到拆卸区域，该区应无影响拆卸作业障碍物。如图 1.4-1 所示的顺序，进行塔机拆卸。其步骤与立塔组装的步骤相反。必须严格执行本说明书的规定，严禁违反操作程序。拆塔具体程序如下：1) 降塔身标准节(如有附着装置，相应地拆卸)；2) 拆下平衡臂配重(留一块 4.Ot 的配重)；3) 拆卸起重臂；4) 拆卸平衡臂；5) 拆卸司机室...
