煤矿110千伏变电站母线打压试验安全技术措施VIP免费

煤矿110千伏变电站母线打压试验安全技术措施_第1页
1/4
煤矿110千伏变电站母线打压试验安全技术措施_第2页
2/4
煤矿110千伏变电站母线打压试验安全技术措施_第3页
3/4

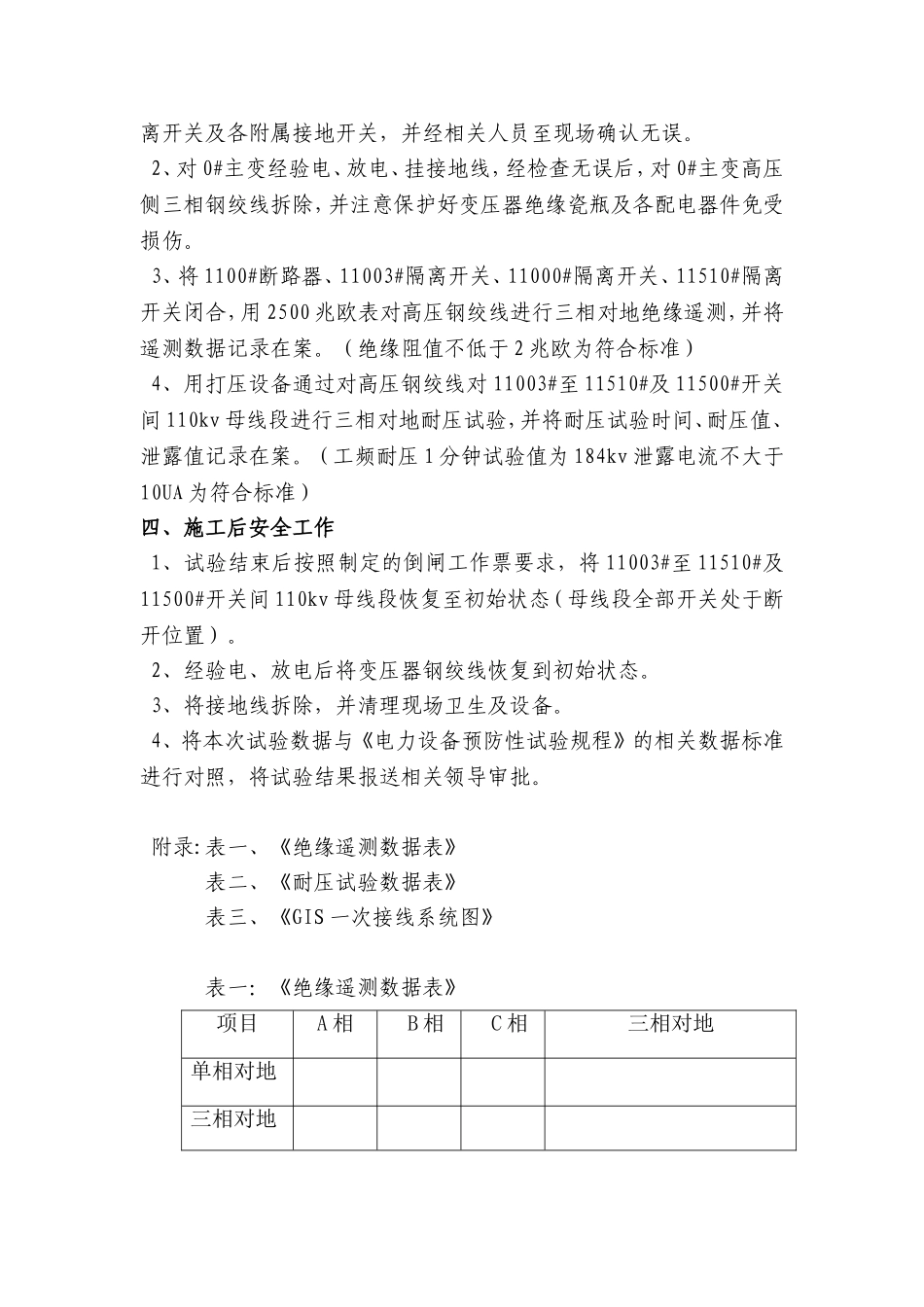

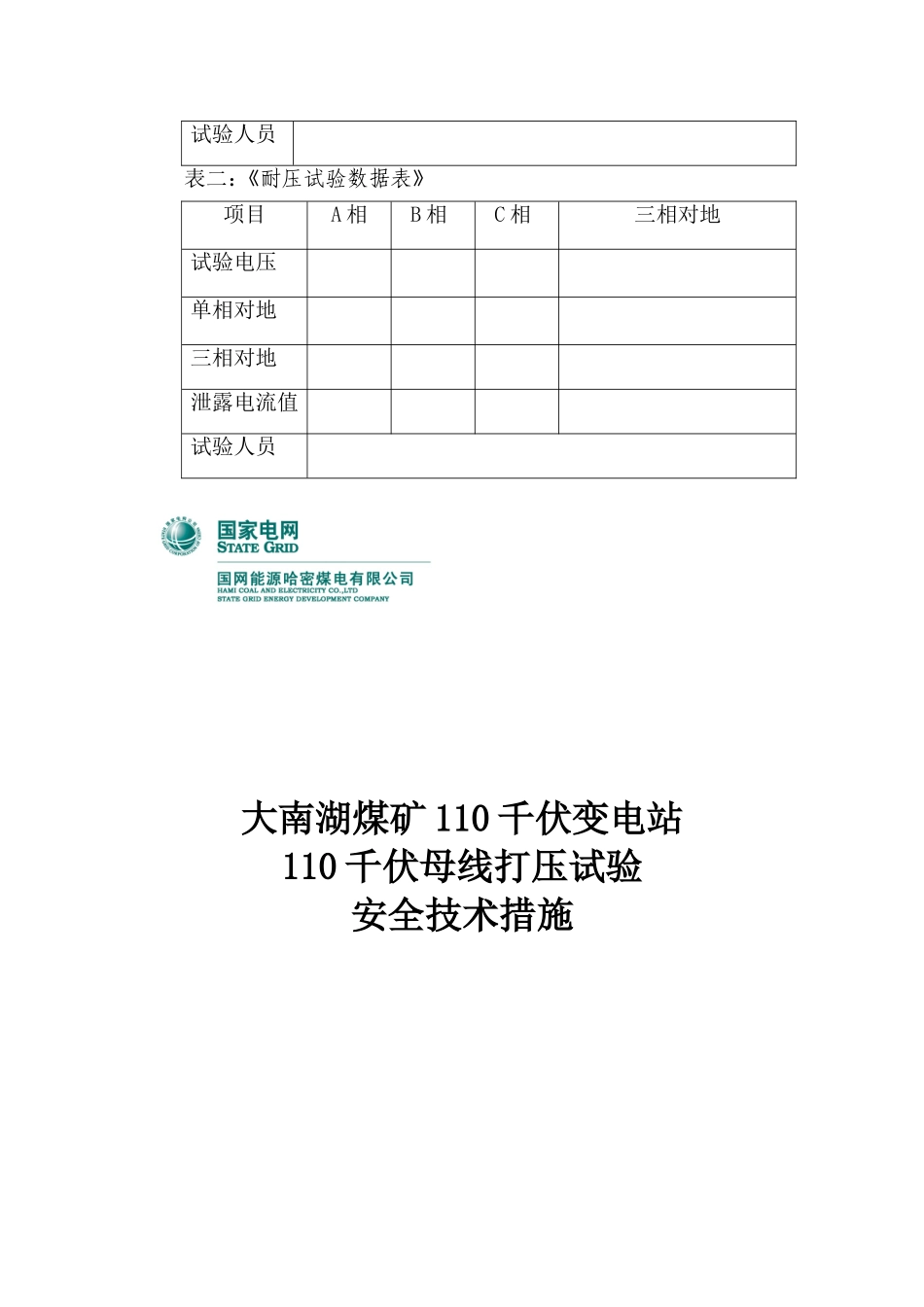

大南湖煤矿110千伏变电站母线打压试验安全技术措施为确保大南湖矿井110kv变电站11003#至11510#及11500#开关间110kv母线段打压安全与质量,特制定此安全技术措施:一、施工任务:1、施工时间及工作成员施工时间:2011年12月9日11:00-13:30施工负责人:蒋亚奇参加工作人员:2、施工准备工作绝缘靴四双绝缘手套两副2500兆欧表一块110kv验电笔一个接地线一套打压仪器一套扳手(120mm)两把二、安全要求及注意事项1、所有工作人员在工作前必须认真学习本安全技术措施,必须严格按照电气试验安全操作规程执行。2、工作前必须认真学习打压设备说明书及110kv变电站接线原理图。3、参加本项工作人员在工作中必须集中精力,精心操作。4、进入工作现场必须带好安全帽,穿戴好绝缘鞋及绝缘手套。5、对11003#至11510#及11500#开关间110kv母线段打压工作时必须按照制定的专项倒闸工作票执行。6、在变压器上工作时必须保护好变压器瓷瓶等配电设施,避免其遭受损伤而影响设备供电性能。三、打压试验施工顺序1、断开1100#断路器、11003#隔离开关、11000#隔离开关、11510#隔离开关及各附属接地开关,并经相关人员至现场确认无误。2、对0#主变经验电、放电、挂接地线,经检查无误后,对0#主变高压侧三相钢绞线拆除,并注意保护好变压器绝缘瓷瓶及各配电器件免受损伤。3、将1100#断路器、11003#隔离开关、11000#隔离开关、11510#隔离开关闭合,用2500兆欧表对高压钢绞线进行三相对地绝缘遥测,并将遥测数据记录在案。(绝缘阻值不低于2兆欧为符合标准)4、用打压设备通过对高压钢绞线对11003#至11510#及11500#开关间110kv母线段进行三相对地耐压试验,并将耐压试验时间、耐压值、泄露值记录在案。(工频耐压1分钟试验值为184kv泄露电流不大于10UA为符合标准)四、施工后安全工作1、试验结束后按照制定的倒闸工作票要求,将11003#至11510#及11500#开关间110kv母线段恢复至初始状态(母线段全部开关处于断开位置)。2、经验电、放电后将变压器钢绞线恢复到初始状态。3、将接地线拆除,并清理现场卫生及设备。4、将本次试验数据与《电力设备预防性试验规程》的相关数据标准进行对照,将试验结果报送相关领导审批。附录:表一、《绝缘遥测数据表》表二、《耐压试验数据表》表三、《GIS一次接线系统图》表一:《绝缘遥测数据表》项目A相B相C相三相对地单相对地三相对地试验人员表二:《耐压试验数据表》项目A相B相C相三相对地试验电压单相对地三相对地泄露电流值试验人员大南湖煤矿110千伏变电站110千伏母线打压试验安全技术措施审批意见审批人员签字编制人:年月日机电科长:年月日机电副总:年月日机电矿长:年月日
