矿用本安型电动球阀使用说明书

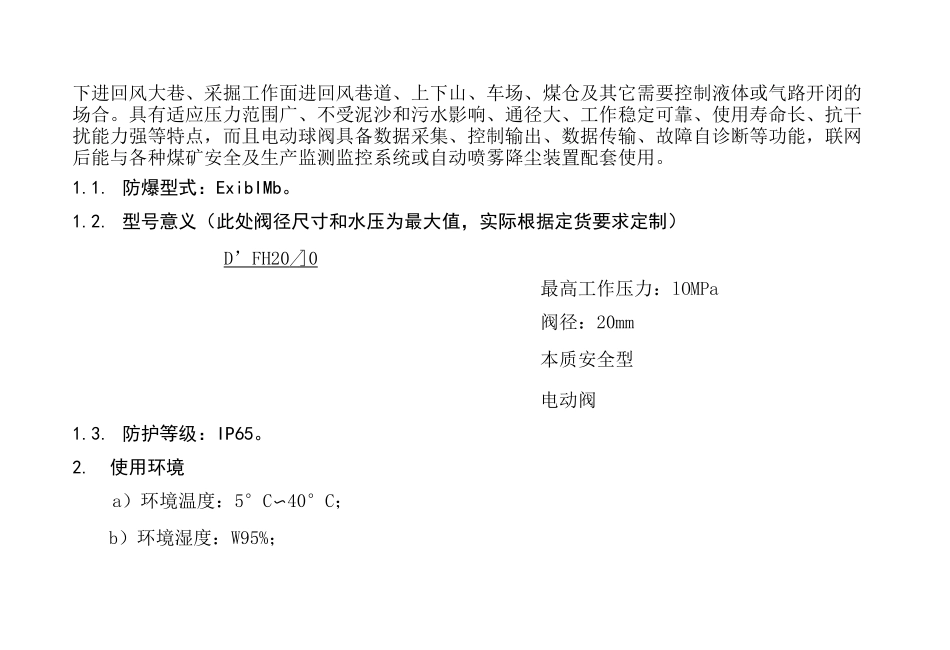

矿用本安型电动球阀使用说明书_第1页
1/22

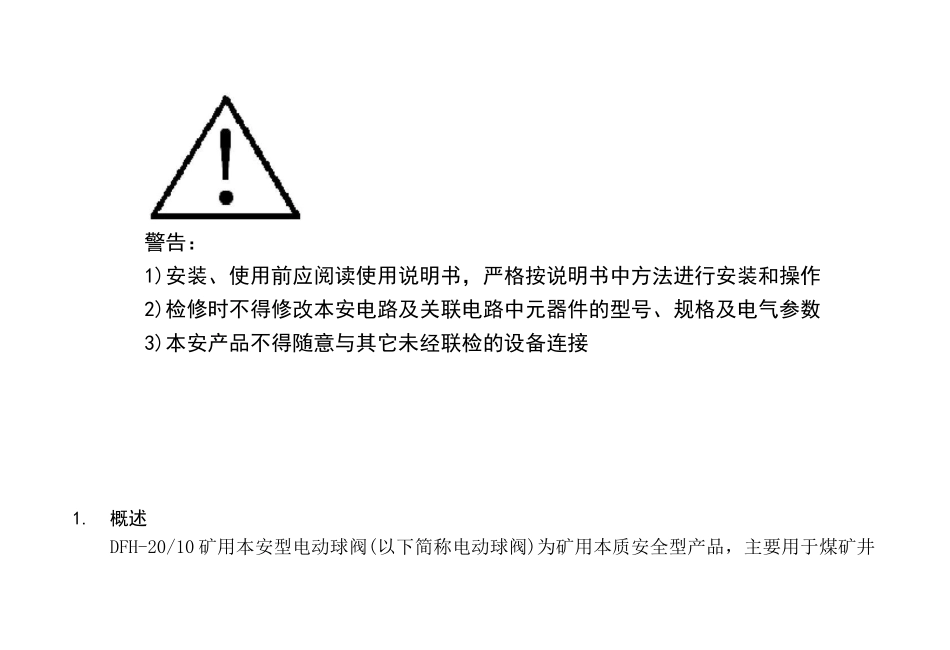

矿用本安型电动球阀使用说明书_第2页
2/22
矿用本安型电动球阀使用说明书_第3页
3/22
1DFH-20/10 矿用本安型电动球阀使用说明书警告:1)安装、使用前应阅读使用说明书,严格按说明书中方法进行安装和操作2)检修时不得修改本安电路及关联电路中元器件的型号、规格及电气参数3)本安产品不得随意与其它未经联检的设备连接1.概述DFH-20/10 矿用本安型电动球阀(以下简称电动球阀)为矿用本质安全型产品,主要用于煤矿井下进回风大巷、采掘工作面进回风巷道、上下山、车场、煤仓及其它需要控制液体或气路开闭的场合。具有适应压力范围广、不受泥沙和污水影响、通径大、工作稳定可靠、使用寿命长、抗干扰能力强等特点,而且电动球阀具备数据采集、控制输出、数据传输、故障自诊断等功能,联网后能与各种煤矿安全及生产监测监控系统或自动喷雾降尘装置配套使用。1.1. 防爆型式:ExibIMb。1.2. 型号意义(此处阀径尺寸和水压为最大值,实际根据定货要求定制)D’FH20 / ]0 最高工作压力:lOMPa阀径:20mm本质安全型电动阀1.3. 防护等级:IP65。2.使用环境a)环境温度:5°C〜40°C;b)环境湿度:W95%;c)环境大气压:80kPa〜106kPa;d)无显著振动和冲击的场合;e)煤矿井下有甲烷、煤尘爆炸性混合物,但无破坏绝缘的腐蚀性气体、无直接滴水和淋水的场所。3.主要技术参数①额定工作电压:18.0VDC;②工作电流:W200mA。③输入信号:a)2 路电平型开关量信号输入(与频率量信号输入共用):高电平不小于 3.0V 且不大于18V,低电平不大于 0.5V;b)2 路电平型频率量信号输入(与开关量信号输入共用):频率范围 200Hz〜1000Hz,高电平应不小于 3.0V 且不大于 18V,低电平时不大于 0.5V,正负脉冲宽度不得小于0.3ms,误差:±2Hz。④输出信号:a)电平型开关量信号输出,负载电阻大于 1.5kQ 时,输出高电平大于 3V。红色发光二极管 H3 为电平输出指示,发光二极管亮时,有信号输出,反之则无输出。b)RS485 接口,通讯波特率 1200bps。c)无线信号:最大 10m(空旷无障碍处)。⑤定时打开、关闭时刻设置:24h 制式内任意设置。⑥电动球阀参数:(此处阀径尺寸和水压为最大值,实际可根据要求定制)。a)公称直径 20mm。b)水压适应范围最大 10.0MPa。c)外接管尺寸(外径 mm*壁厚 mm):35*4。O-J⑦结构、外形尺寸和质量外形尺寸(hX1Xb):238(mm)X182(mm)X71(mm)。质量:3.5kgo图 1 外形尺寸图■74.工作原理电动球阀由单片机、数字时钟电路、开关量输入信号处理电路、RS485 通信电路、电机控制电路组成,可以接入热释...
