机电设备维修_实训报告

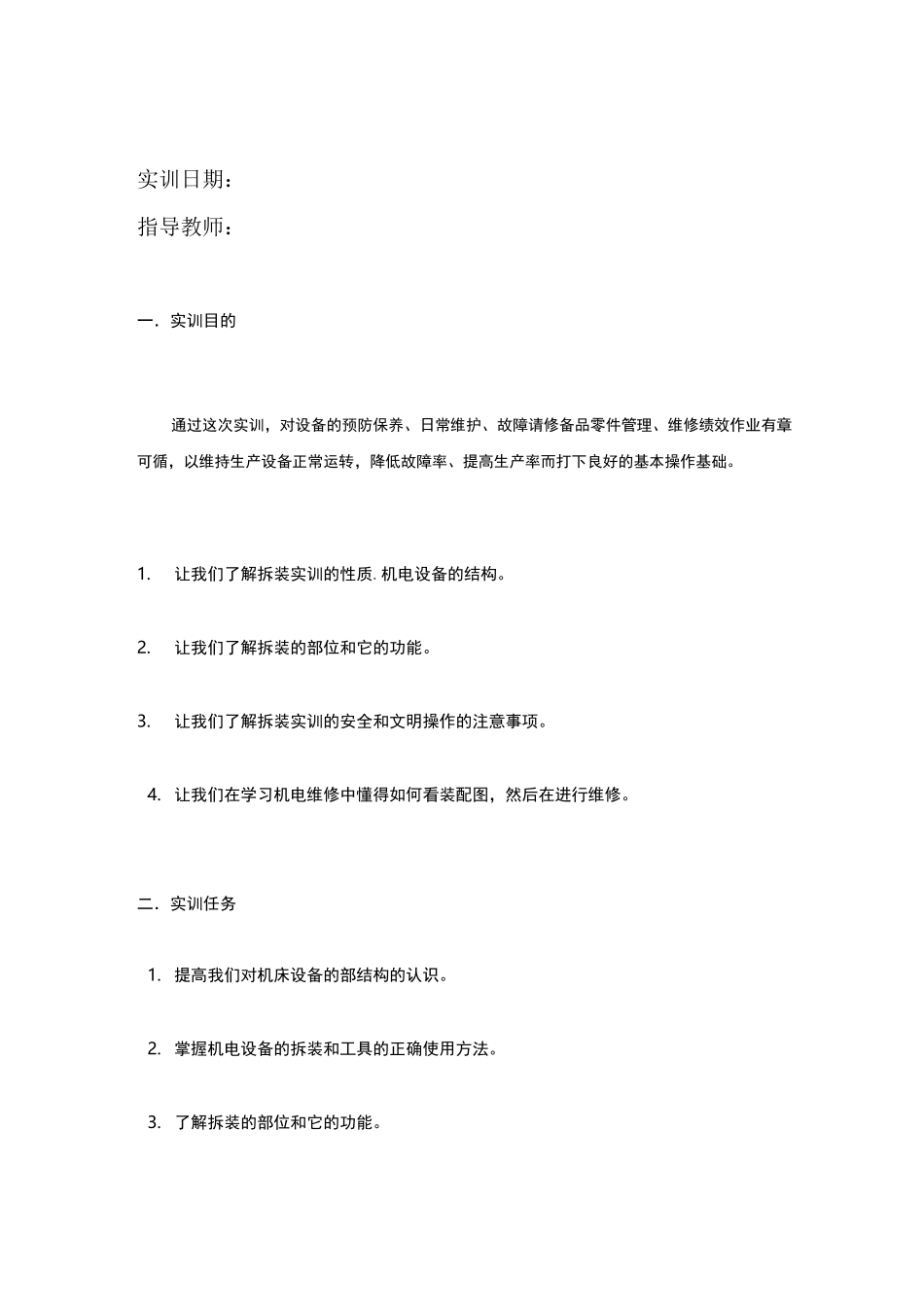

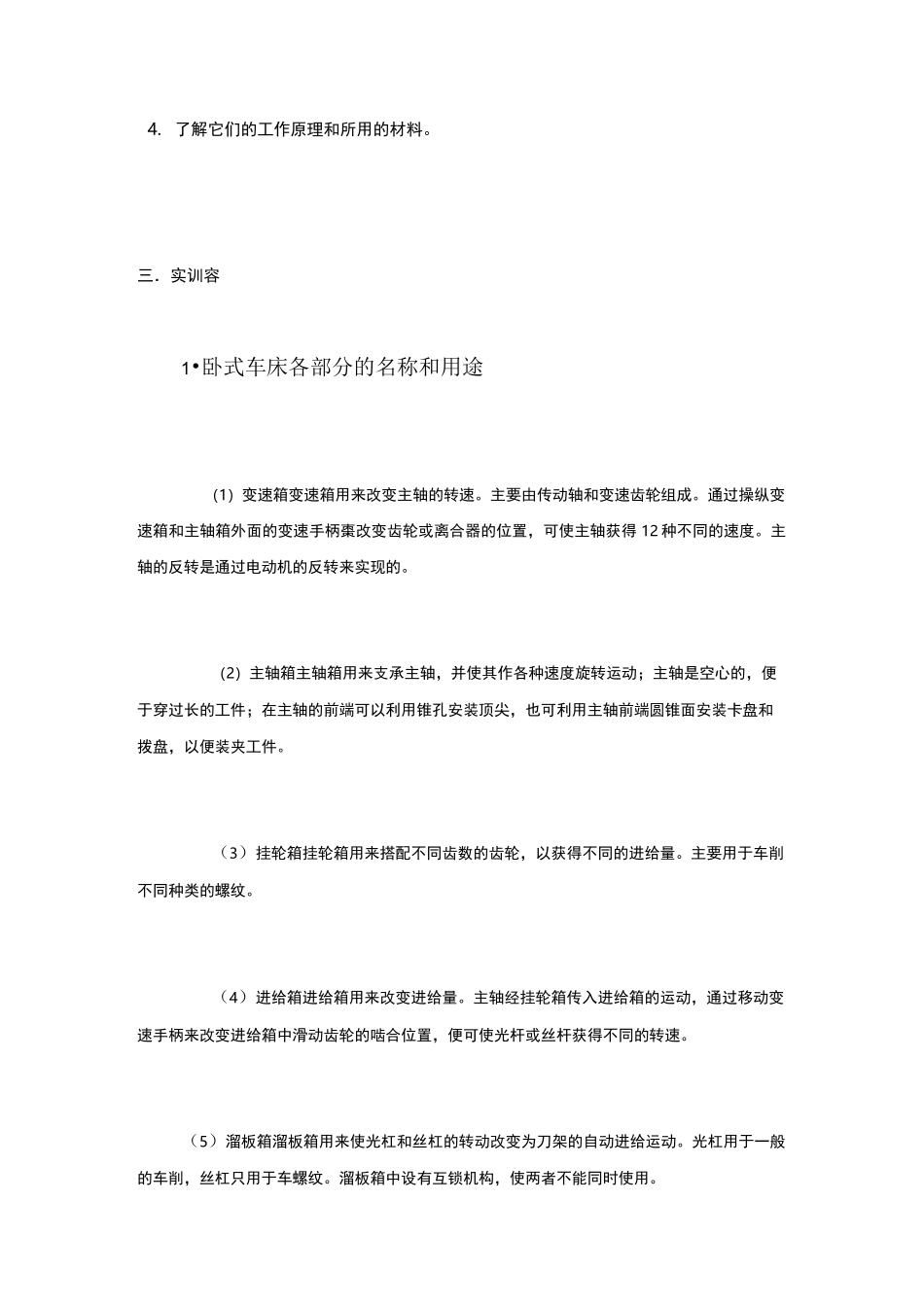

实训日期：指导教师：一．实训目的通过这次实训，对设备的预防保养、日常维护、故障请修备品零件管理、维修绩效作业有章可循，以维持生产设备正常运转，降低故障率、提高生产率而打下良好的基本操作基础。1.让我们了解拆装实训的性质.机电设备的结构。2.让我们了解拆装的部位和它的功能。3.让我们了解拆装实训的安全和文明操作的注意事项。4. 让我们在学习机电维修中懂得如何看装配图，然后在进行维修。二．实训任务1. 提高我们对机床设备的部结构的认识。2. 掌握机电设备的拆装和工具的正确使用方法。3. 了解拆装的部位和它的功能。4. 了解它们的工作原理和所用的材料。三．实训容1•卧式车床各部分的名称和用途（1）变速箱变速箱用来改变主轴的转速。主要由传动轴和变速齿轮组成。通过操纵变速箱和主轴箱外面的变速手柄棗改变齿轮或离合器的位置，可使主轴获得 12 种不同的速度。主轴的反转是通过电动机的反转来实现的。（2）主轴箱主轴箱用来支承主轴，并使其作各种速度旋转运动；主轴是空心的，便于穿过长的工件；在主轴的前端可以利用锥孔安装顶尖，也可利用主轴前端圆锥面安装卡盘和拨盘，以便装夹工件。（3）挂轮箱挂轮箱用来搭配不同齿数的齿轮，以获得不同的进给量。主要用于车削不同种类的螺纹。（4）进给箱进给箱用来改变进给量。主轴经挂轮箱传入进给箱的运动，通过移动变速手柄来改变进给箱中滑动齿轮的啮合位置，便可使光杆或丝杆获得不同的转速。（5）溜板箱溜板箱用来使光杠和丝杠的转动改变为刀架的自动进给运动。光杠用于一般的车削，丝杠只用于车螺纹。溜板箱中设有互锁机构，使两者不能同时使用。（6）刀架刀架用来夹持车刀并使其作纵向、横向或斜向进给运动。它由以下几个图 3 尾座1—顶尖 2—套筒锁紧手柄 3—顶尖套筒 4—丝杆5—螺母 6—尾座锁紧手柄 7—手轮 8—尾座体 9—底座7）尾座尾座用于安装后顶尖以支持工件，或安装钻头、铰刀等刀具进行孔加工。尾座的结构如图 3 所示，它主要由套筒、尾座体、底座等几部分组成。转动手轮，可调整套筒伸缩一定距离，并且尾座还可沿床身导轨推移至所需位置，以适应不同工件加工的要求。8）床身床身固定在床腿上，床身是车床的基本支承件，床身的功用是支承各主要部件并使它们在工作时保持准确的相对位置。9）丝杠丝杠能带动大拖板作纵向移动，用来车削螺纹。丝杠是车床中主要精密件之一，一般不用丝杠自动进给，以便长期保持丝杠的精度。10）光杠光杠用于机动进...
