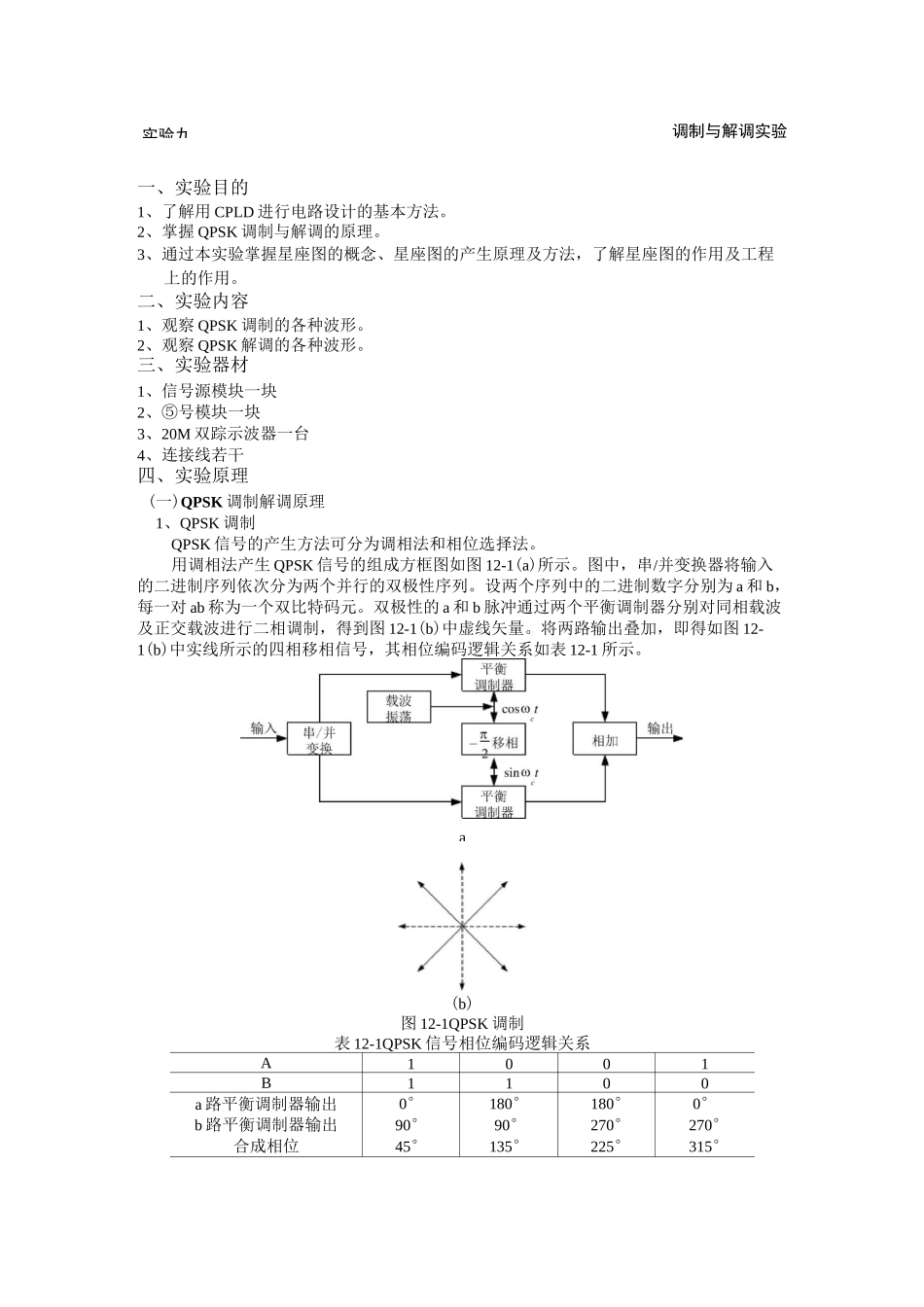

实验九调制与解调实验一、实验目的1、了解用 CPLD 进行电路设计的基本方法。2、掌握 QPSK 调制与解调的原理。3、通过本实验掌握星座图的概念、星座图的产生原理及方法,了解星座图的作用及工程上的作用。二、实验内容1、观察 QPSK 调制的各种波形。2、观察 QPSK 解调的各种波形。三、实验器材1、信号源模块一块2、⑤号模块一块3、20M 双踪示波器一台4、连接线若干四、实验原理(一)QPSK 调制解调原理1、QPSK 调制QPSK 信号的产生方法可分为调相法和相位选择法。用调相法产生 QPSK 信号的组成方框图如图 12-1(a)所示。图中,串/并变换器将输入的二进制序列依次分为两个并行的双极性序列。设两个序列中的二进制数字分别为 a 和 b,每一对 ab 称为一个双比特码元。双极性的 a 和 b 脉冲通过两个平衡调制器分别对同相载波及正交载波进行二相调制,得到图 12-1(b)中虚线矢量。将两路输出叠加,即得如图 12-1(b)中实线所示的四相移相信号,其相位编码逻辑关系如表 12-1 所示。(b)图 12-1QPSK 调制表 12-1QPSK 信号相位编码逻辑关系A1001B1100a 路平衡调制器输出0°180°180°0°b 路平衡调制器输出90°90°270°270°合成相位45°135°225°315°a抽样判决接收信相干定并/串数据输^sin®t―相乘器一低通滤波器OOOO1-1-11111-1-111-11-111-11DODD-111-11-1arctaij在本实验系统中 EPM3032ATC44-10 型号的 CPLD 用于将信号源产生的伪随机码进行串/并变换。串/并变换器将输入的二进制序列分为两个并行的双极性序列 110010001111010 和111101011001000。双极性的 a 和 b 脉冲通过两个平衡调制器分别对同相载波及正交载波进行二相调制,然后将两路输出叠加,即得到 QPSK 调制信号。2、QPSK 解调低通滤波器由于四相绝对移相信号可以看作是两个正交 2PSK 信号的合成,故它可以采用与 2PSK信号类似的解调方法进行解调,即由两个 2PSK 信号相干解调器构成,其组成方框图如图12-2 所示。图中的并/串变换器的作用与调制器中的串/并变换器相反,它是用来将上、下支路所得到的并行数据恢复成串行数据的。(二)OQPSK 调制解调原理OQPSK 又叫偏移四相相移键控,它是基于 QPSK 的改进型,为了克服 QPSK 中过零点的相位跃变特性,以及由此带来的幅度起伏不恒定和频带的展宽(通过带限系统后)等一系列问题。若将 QPSK 中并行的 I,Q 两路码元错开时间(如半个码元),称这类 QPSK 为偏移 QPSK 或 OQPS...
