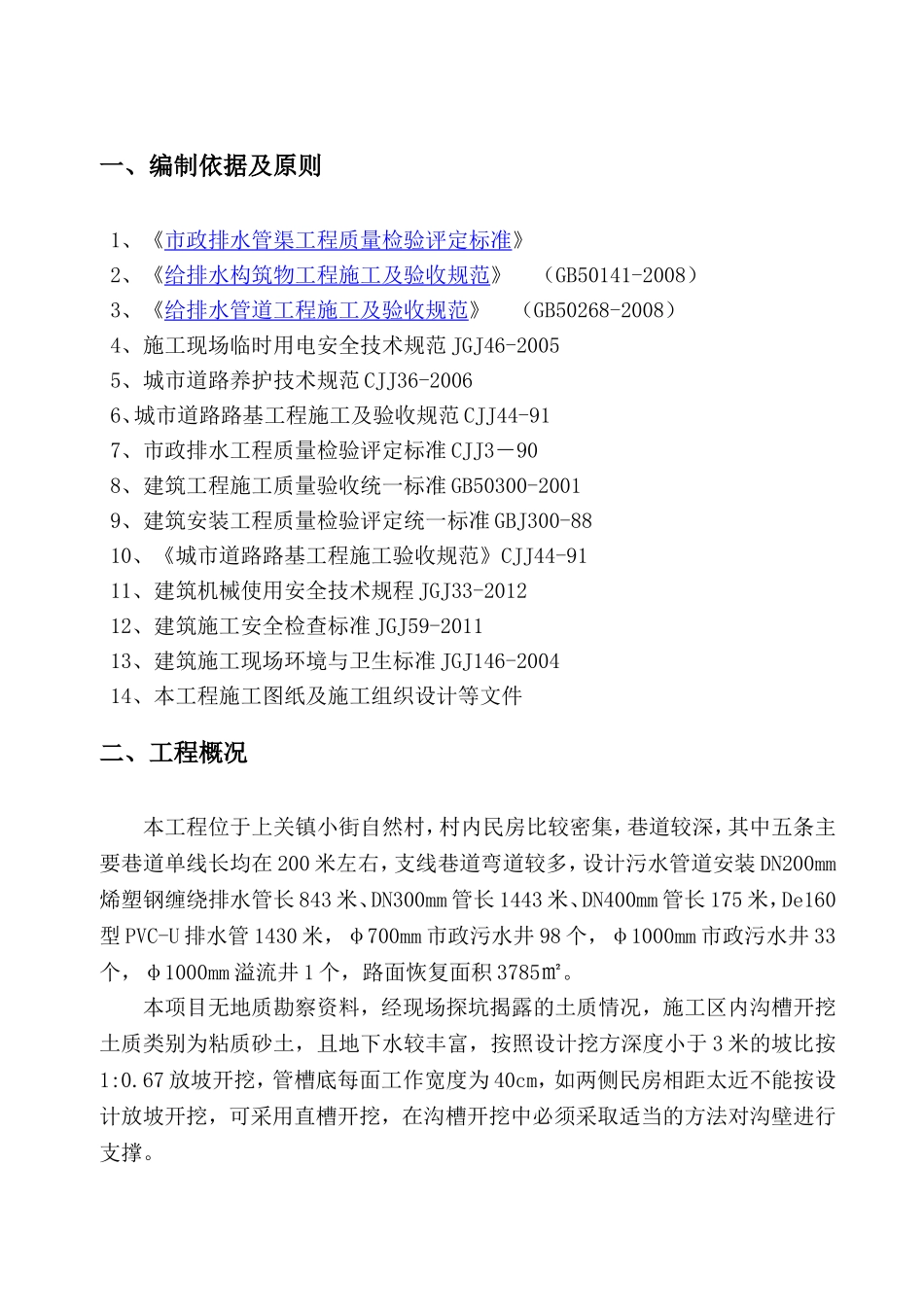

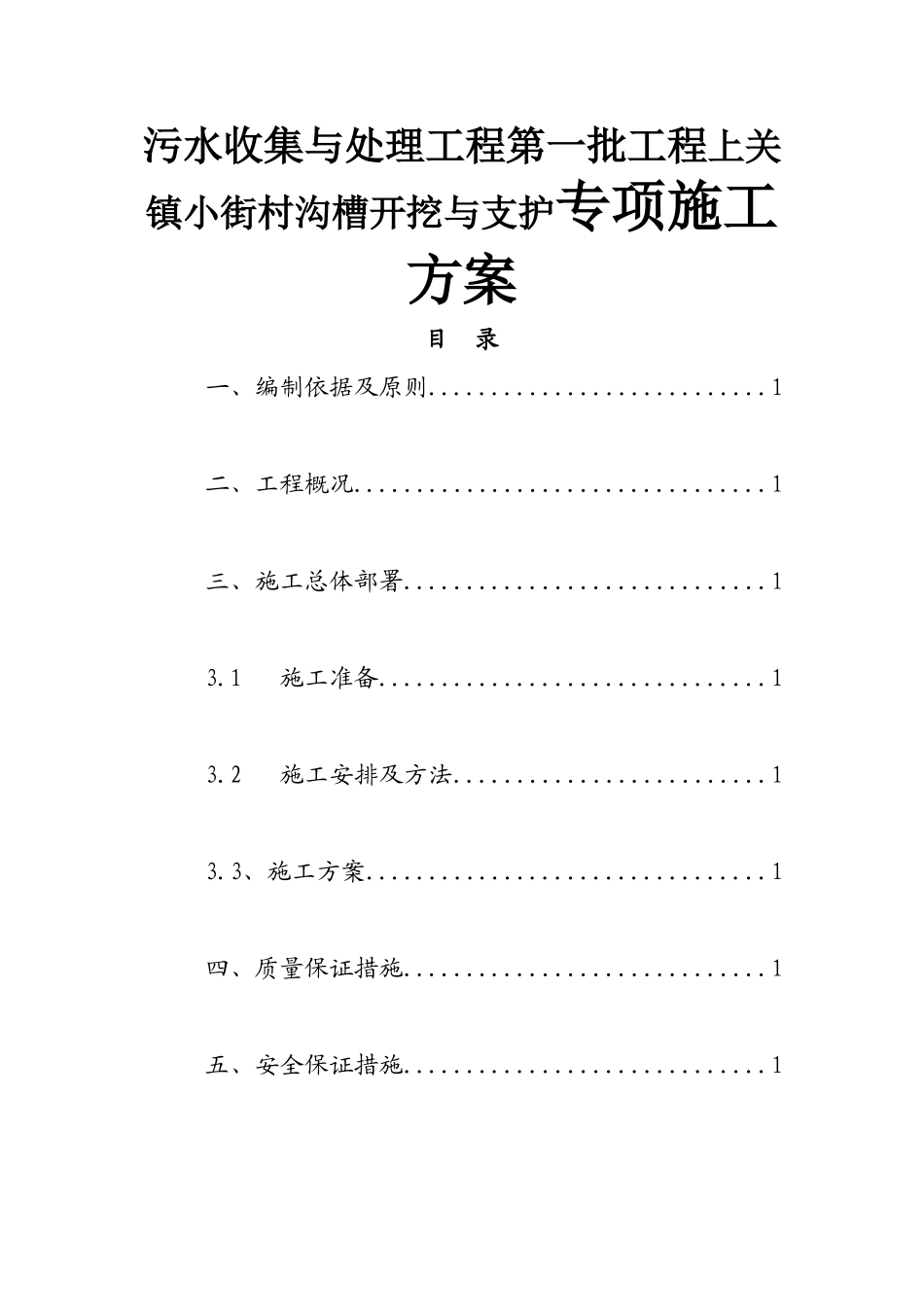

污水收集与处理工程第一批工程上关镇小街村沟槽开挖与支护专项施工方案目录一、编制依据及原则...........................1二、工程概况.................................1三、施工总体部署.............................13.1施工准备...............................13.2施工安排及方法.........................13.3、施工方案................................1四、质量保证措施.............................1五、安全保证措施.............................1一、编制依据及原则1、《市政排水管渠工程质量检验评定标准》2、《给排水构筑物工程施工及验收规范》（GB50141-2008）3、《给排水管道工程施工及验收规范》（GB50268-2008）4、施工现场临时用电安全技术规范JGJ46-20055、城市道路养护技术规范CJJ36-20066、城市道路路基工程施工及验收规范CJJ44-917、市政排水工程质量检验评定标准CJJ3－908、建筑工程施工质量验收统一标准GB50300-20019、建筑安装工程质量检验评定统一标准GBJ300-8810、《城市道路路基工程施工验收规范》CJJ44-9111、建筑机械使用安全技术规程JGJ33-201212、建筑施工安全检查标准JGJ59-201113、建筑施工现场环境与卫生标准JGJ146-200414、本工程施工图纸及施工组织设计等文件二、工程概况本工程位于上关镇小街自然村，村内民房比较密集，巷道较深，其中五条主要巷道单线长均在200米左右，支线巷道弯道较多，设计污水管道安装DN200mm烯塑钢缠绕排水管长843米、DN300mm管长1443米、DN400mm管长175米，De160型PVC-U排水管1430米，φ700mm市政污水井98个，φ1000mm市政污水井33个，φ1000mm溢流井1个，路面恢复面积3785㎡。本项目无地质勘察资料，经现场探坑揭露的土质情况，施工区内沟槽开挖土质类别为粘质砂土，且地下水较丰富，按照设计挖方深度小于3米的坡比按1:0.67放坡开挖，管槽底每面工作宽度为40cm，如两侧民房相距太近不能按设计放坡开挖，可采用直槽开挖，在沟槽开挖中必须采取适当的方法对沟壁进行支撑。三、施工总体部署3.1施工准备3.1.1、施工队伍进场后，先进行场地的整理，及时进行测量放线，准确放出管道布置的轴线和沟槽开挖的边线。3.1.2、机械设备与材料进场已报审，所需的材料设备准备齐全，满足规范及设计要求。3.1.3、落实管道供应厂家，进行认真考查和认可，选定合格供应厂商，在保证质量的前提下，要求其具备足够的日生产能力，保证供应且材料已经运送至施工现场，满足施工进度要求。3.1.4、管道施工前进行认真的安全技术交底，分工明确，责任到人。3.2施工安排及方法3.2.1、根据设计图进行施工，管道沟槽开挖深度平均为2.1米，能放坡的位置按照设计坡比及沟槽底每侧工作宽度放线开挖基坑，若民房较为集中处，无法放坡开挖的采用直槽开挖，两侧深孔打入槽钢、再采用木板、木方支撑，木板后采用砂石级配料换填，因村内巷道较深，主要巷道单线长200米左右，支线巷道弯多路窄，而且基坑开挖为粘质沙土，含且水量大，因此只能分段进行开挖，将不合格料运至弃土场，外运合格料进行管道回填。3.2.2、若管道基础开挖，地下水较丰富段，按照设计坡比开挖后，边坡坍塌严重，基坑无法成行的，将采用木桩、木板、槽钢及木方支护两次成槽的方法进行施工，先考虑将表土挖除一层（50cm左右），有效降低沟槽深度，然后打设加固桩和支撑防护，再开挖沟槽，若开挖至设计高程沟槽底部地基松软，需再加深50cm后采用抛石挤淤及片石换填处理，地基处理完后进行管道铺设。3.3、施工方案3.3.1、管道施工工艺流程测量放线→第一次土方开挖→打设加固桩→沟槽开挖及沟壁支护→管道基础处理施工→铺设管道→检查井施工→沟槽回填夯实。3.3.2、测量放线根据设计施工图，测设管道中心线和检查井中心位置，设立中心桩。管道中心线和井中心位置经监理复核后方可在施工中使用。根据施工管道直径大小，按规定的沟槽宽度测放出边线，开挖前用石灰划线来控制，对于井位置的确定通过在沟槽外两侧设置控制桩来进行控制，并记录两桩至井中心的距离，以备校核。3.3.3、第一次土方开挖3.3.3.1按照设计图及坡比放出开挖线，进行第一次开挖，设置在混凝土路下的管道，先...
