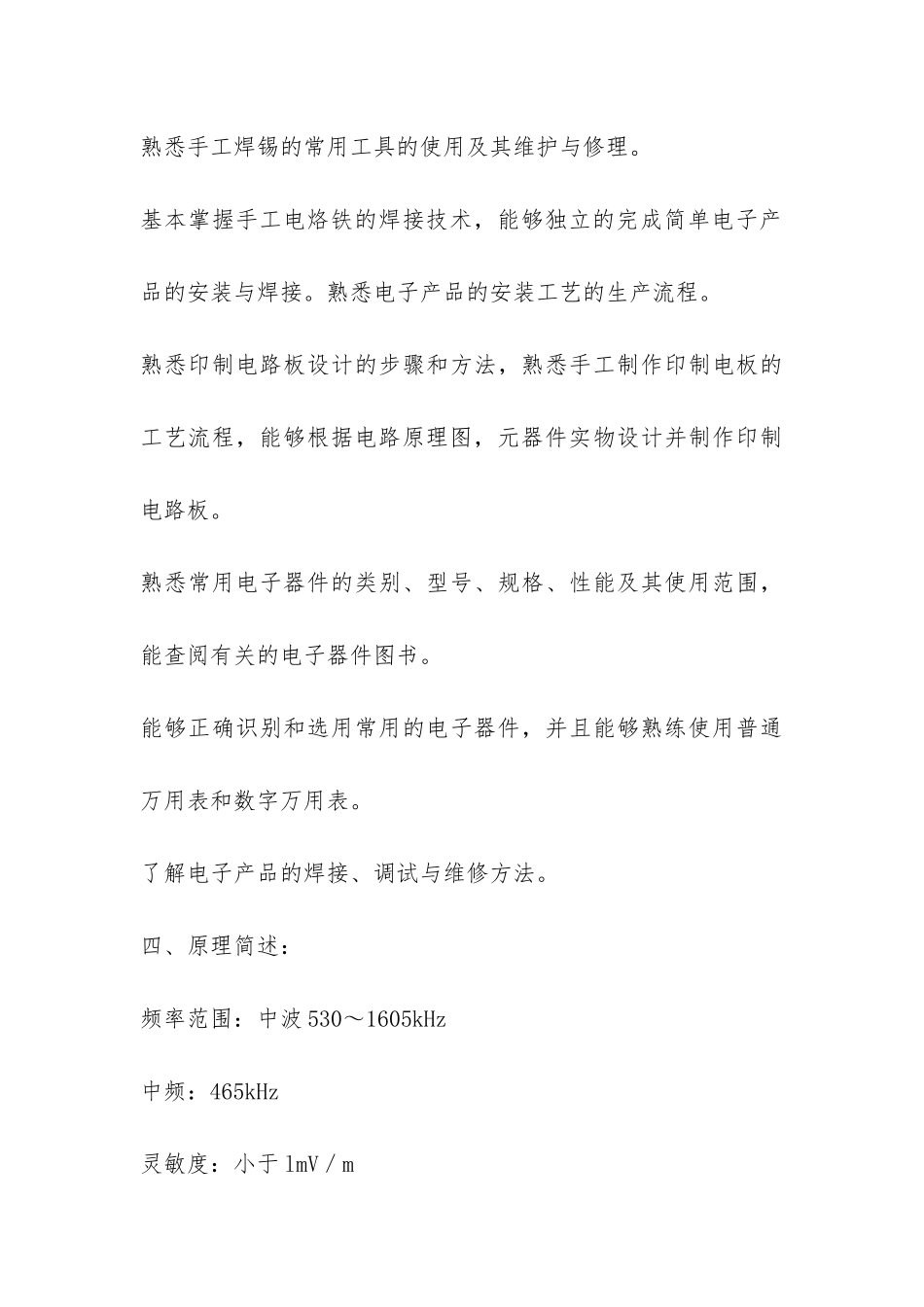

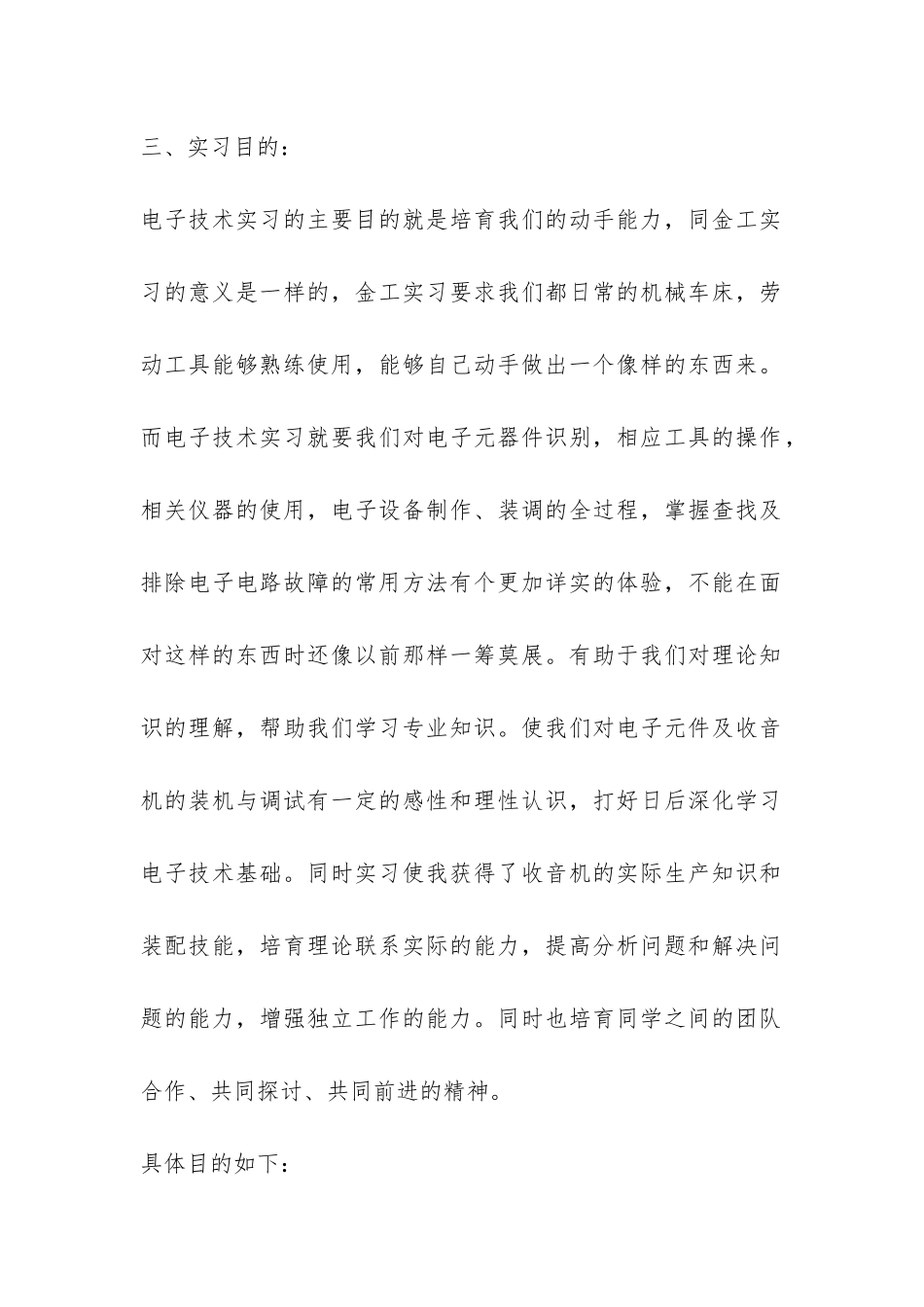

中南大学电工电子实习报告 中南大学电工电子实习报告（一）一、实习内容：（1）学习识别简单的电子元件与电子线路；（2）学习并掌握收音机的工作原理；（3）根据图纸焊接元件，组装一台收音机，并掌握其调试方法。二、实习器材介绍：（1）电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为 30w，烙铁头是铜制。（2）螺丝刀、镊子等必备工具。（3）松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。（4）两节 5 号电池。三、实习目的：电子技术实习的主要目的就是培育我们的动手能力，同金工实习的意义是一样的，金工实习要求我们都日常的机械车床，劳动工具能够熟练使用，能够自己动手做出一个像样的东西来。而电子技术实习就要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，不能在面对这样的东西时还像以前那样一筹莫展。有助于我们对理论知识的理解，帮助我们学习专业知识。使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深化学习电子技术基础。同时实习使我获得了收音机的实际生产知识和装配技能，培育理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。同时也培育同学之间的团队合作、共同探讨、共同前进的精神。具体目的如下：熟悉手工焊锡的常用工具的使用及其维护与修理。基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程。熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板。熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。了解电子产品的焊接、调试与维修方法。四、原理简述：频率范围：中波 530～1605kHz中频：465kHz灵敏度：小于 lmV／m选择性：大于 16dB输出功率：56mW～140mWZX921 型收音机电路原理图（一）调谐、变频电路（二）中频放大电路（三）检波器及自动增益控制电路检波电路主要由检波三极管 BG4、滤波电容 C8 和检波电阻 R9、W 组成。来自 B5 次级经中频放大器放大的中频信号送往三极管 BG4 的基极和发射极，发射结相当于二极管，检波后输出信号的变化规...
