住宅楼房施工用电专项方案VIP免费

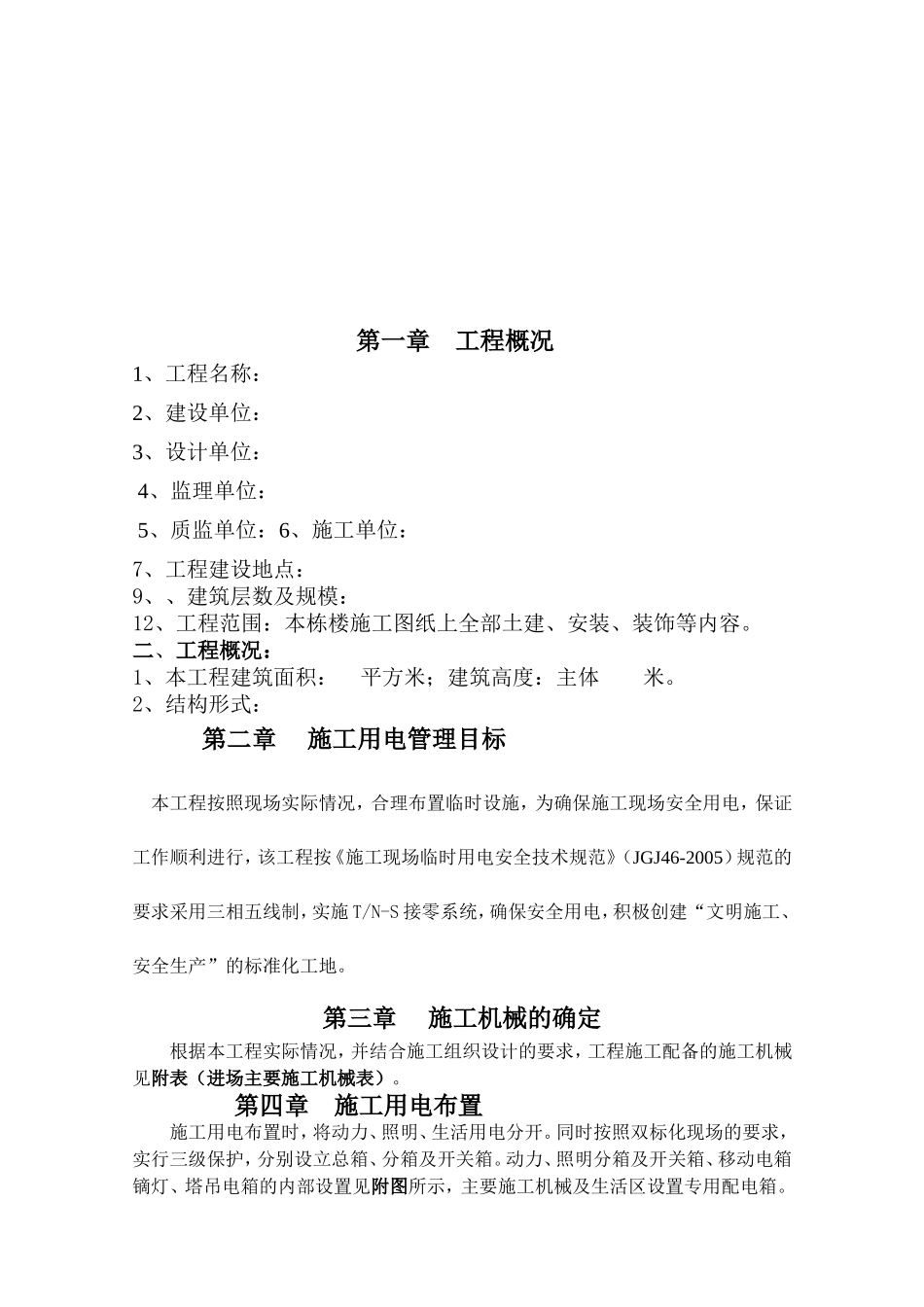

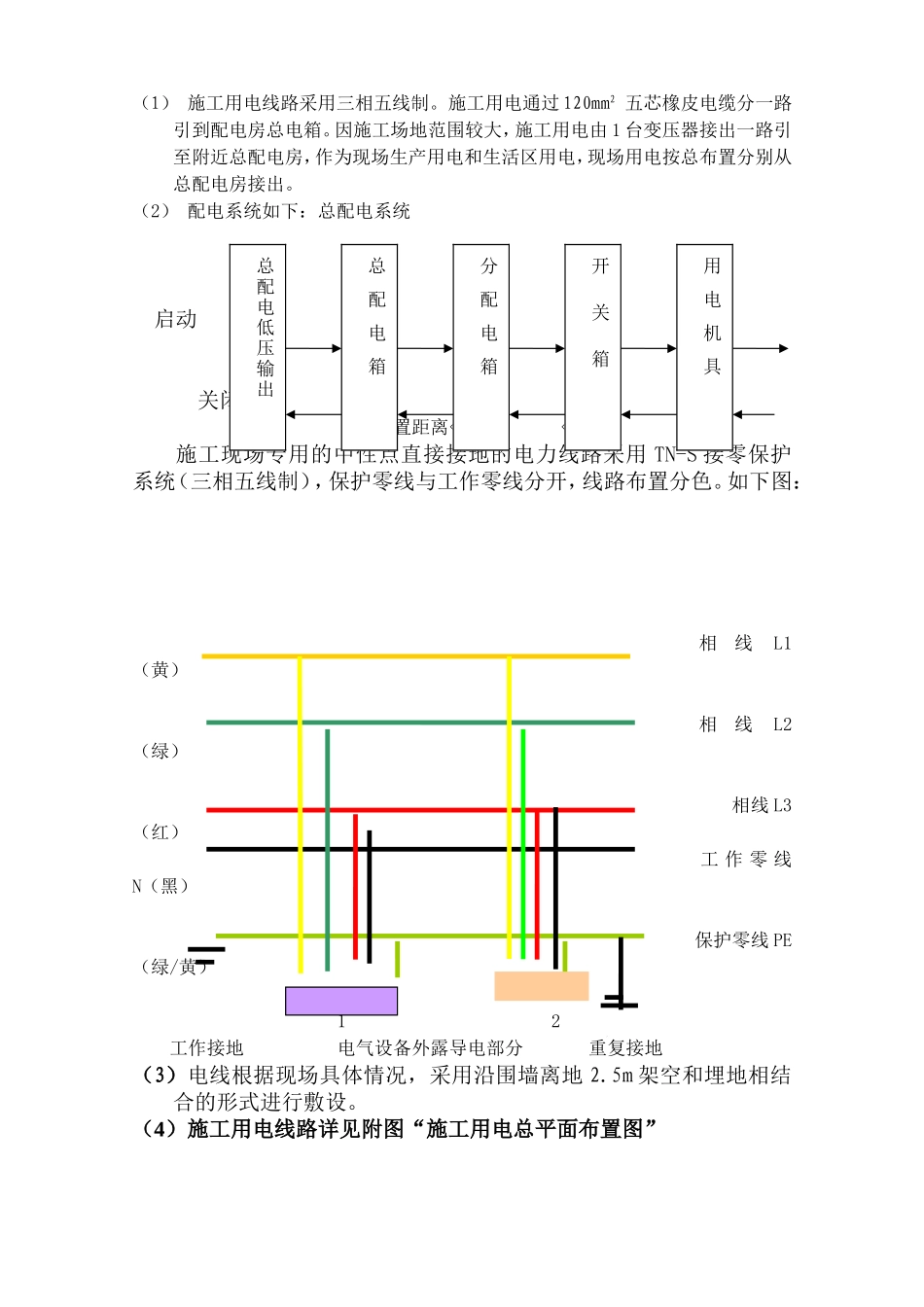

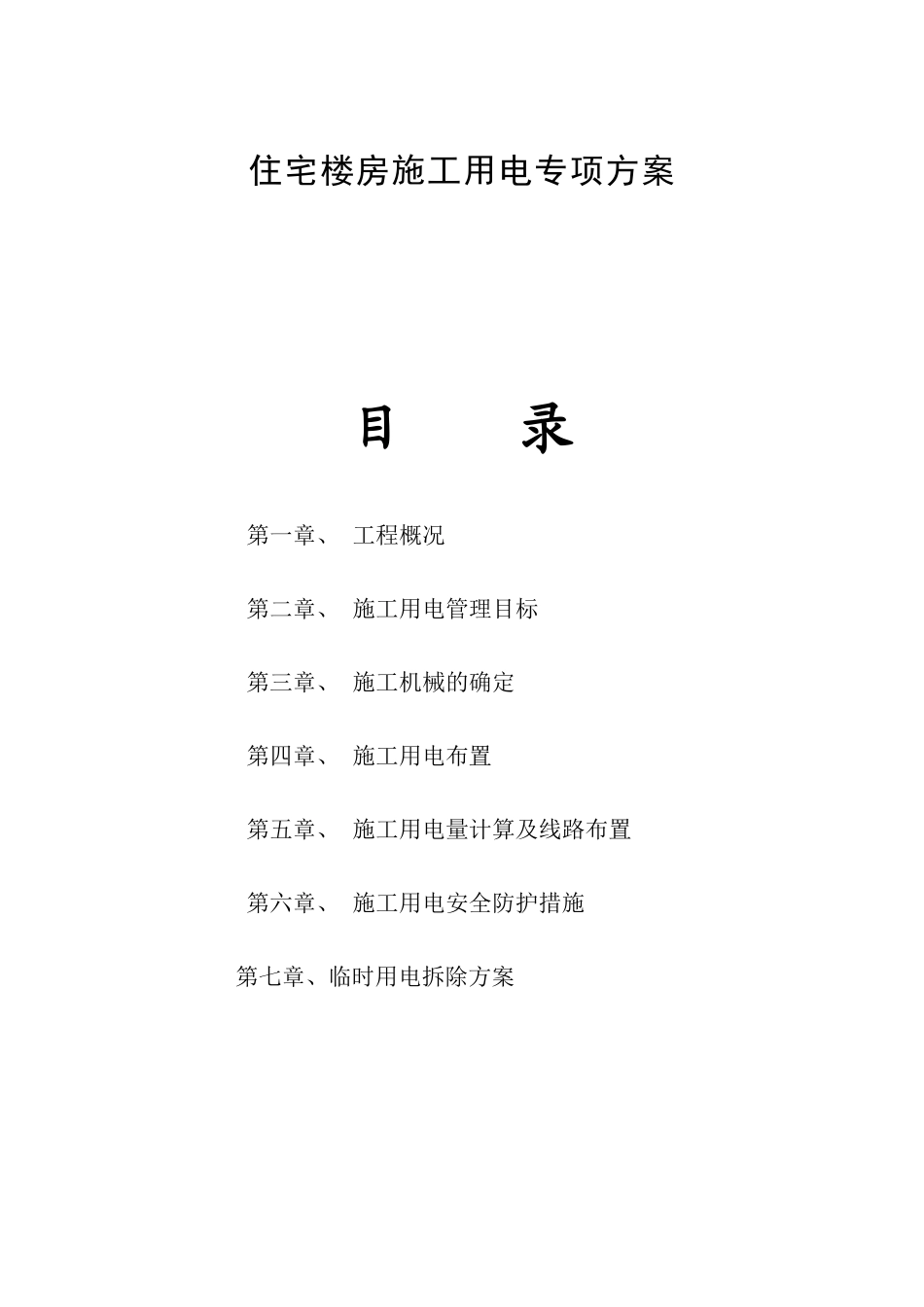

住宅楼房施工用电专项方案目录第一章、工程概况第二章、施工用电管理目标第三章、施工机械的确定第四章、施工用电布置第五章、施工用电量计算及线路布置第六章、施工用电安全防护措施第七章、临时用电拆除方案第一章工程概况1、工程名称：2、建设单位：3、设计单位：4、监理单位：5、质监单位：6、施工单位：7、工程建设地点：9、、建筑层数及规模：12、工程范围：本栋楼施工图纸上全部土建、安装、装饰等内容。二、工程概况：1、本工程建筑面积：平方米；建筑高度：主体米。2、结构形式：第二章施工用电管理目标本工程按照现场实际情况，合理布置临时设施，为确保施工现场安全用电，保证工作顺利进行，该工程按《施工现场临时用电安全技术规范》（JGJ46-2005）规范的要求采用三相五线制，实施T/N-S接零系统，确保安全用电，积极创建“文明施工、安全生产”的标准化工地。第三章施工机械的确定根据本工程实际情况，并结合施工组织设计的要求，工程施工配备的施工机械见附表（进场主要施工机械表）。第四章施工用电布置施工用电布置时，将动力、照明、生活用电分开。同时按照双标化现场的要求，实行三级保护，分别设立总箱、分箱及开关箱。动力、照明分箱及开关箱、移动电箱镝灯、塔吊电箱的内部设置见附图所示，主要施工机械及生活区设置专用配电箱。（1）施工用电线路采用三相五线制。施工用电通过120mm2五芯橡皮电缆分一路引到配电房总电箱。因施工场地范围较大，施工用电由1台变压器接出一路引至附近总配电房，作为现场生产用电和生活区用电，现场用电按总布置分别从总配电房接出。（2）配电系统如下：总配电系统启动关闭布置距离<80m<30m<3m施工现场专用的中性点直接接地的电力线路采用TN-S接零保护系统（三相五线制），保护零线与工作零线分开，线路布置分色。如下图：相线L1（黄）相线L2（绿）相线L3（红）工作零线N（黑）保护零线PE（绿/黄）12工作接地电气设备外露导电部分重复接地（3）电线根据现场具体情况，采用沿围墙离地2.5m架空和埋地相结合的形式进行敷设。（4）施工用电线路详见附图“施工用电总平面布置图”总配电低压输出总配电箱分配电箱开关箱用电机具第五章施工用电量计算及线路布置：<1>、供电设计:本现场临时供电电源是利用甲方提供的工地南侧临时配电变压器。总用电量计算：主体施工时配制钢筋的对焊机、竖向钢筋连接用的电渣压力焊机、物料提升机使用及砼垂直运输及砼浇筑用电量等，此时动力用电为高峰期。主要用电设备表名称功率kW)数量总功率(kW)名称功率KW数量总功率(kW)(kW)交流电焊机30130切割机4.214.2调直机414砼振动器1.523钢筋切断机313其他灯具122电渣压力焊10110生活区用电0.1101.0弯曲机313物料提升机25125平刨313砂浆机5.515.5砼搅拌机7.517.5水泵313合计104.2KW1．配电变压器容量验算：P=1.05(K1ΣP1/cosφ+K2ΣP2)×1.10P——供电设备总用电需要量（KVA）ΣP1——各种电力设备总功率（KW）cosφ——电动取平均功率因数，取值cosφ=0.801.05——供电网中功率损失系数ΣP2——电焊机总功率（KW）K1——电动机同时需要系数，本现场电动机数13台，K1值取0.6。K2——电焊机同时需要系数，本现场电焊机数2台，K2值取0.6。总配电房P1=180KVA业主提供的一台变压器每台额定容量为180KVA大于供电设备总用电需用量150KVA。<2>配电导线截面的选择：I线=K·ΣP/（1.73V线cosφ），查《建筑安装工程质量监督检验评定实用手册》9-3，确定配电导线截面如下：1、变电器至总配电房：选用50mm2的五芯橡皮电缆。2、总配电房至钢筋车间分配：选用16mm2的五芯橡皮电缆。3、总配电房至木工车间分配：选用16mm2的铜芯橡皮线。4、总配电房至镝灯选用3*6+2*4的铜芯橡皮线。5、总配电房至食堂配电箱：选用16mm2的铜芯橡皮线。<3>．确定配电线路的布置本工程施工用电应严格执行《施工现场临时用电安全技术规范》（JGJ46-2005）。施工用电采用TN-S接零保护系统，保护零线采用黄绿双色线。进场前现有变压器设置在场地东侧，同时根据现场临时施工机械及设备的需要，总电房位置设在18幢东南角。干线从总配电房配电柜引出。钢筋车间、木工车间、塔吊、生活区照明、食堂用电...
