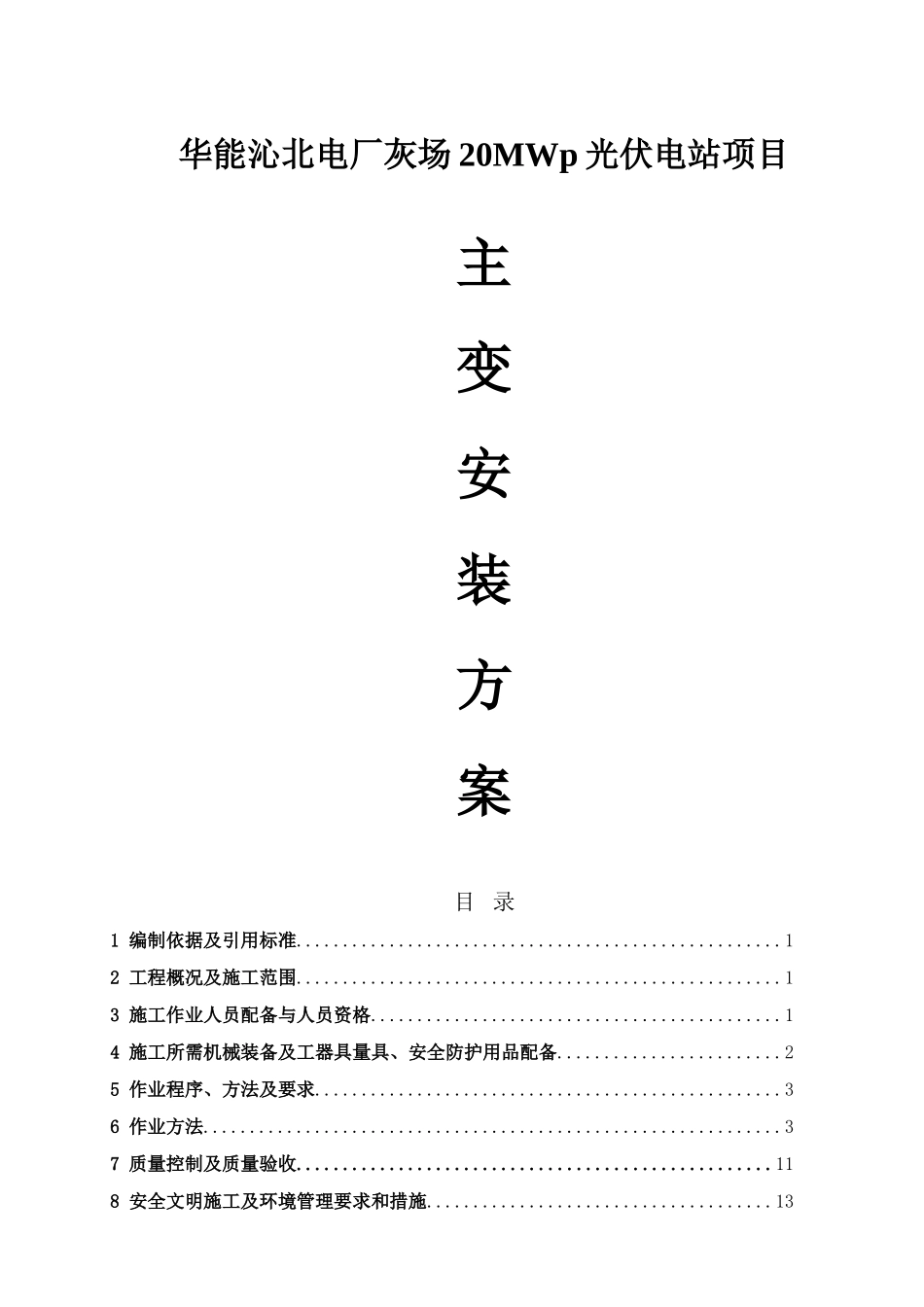

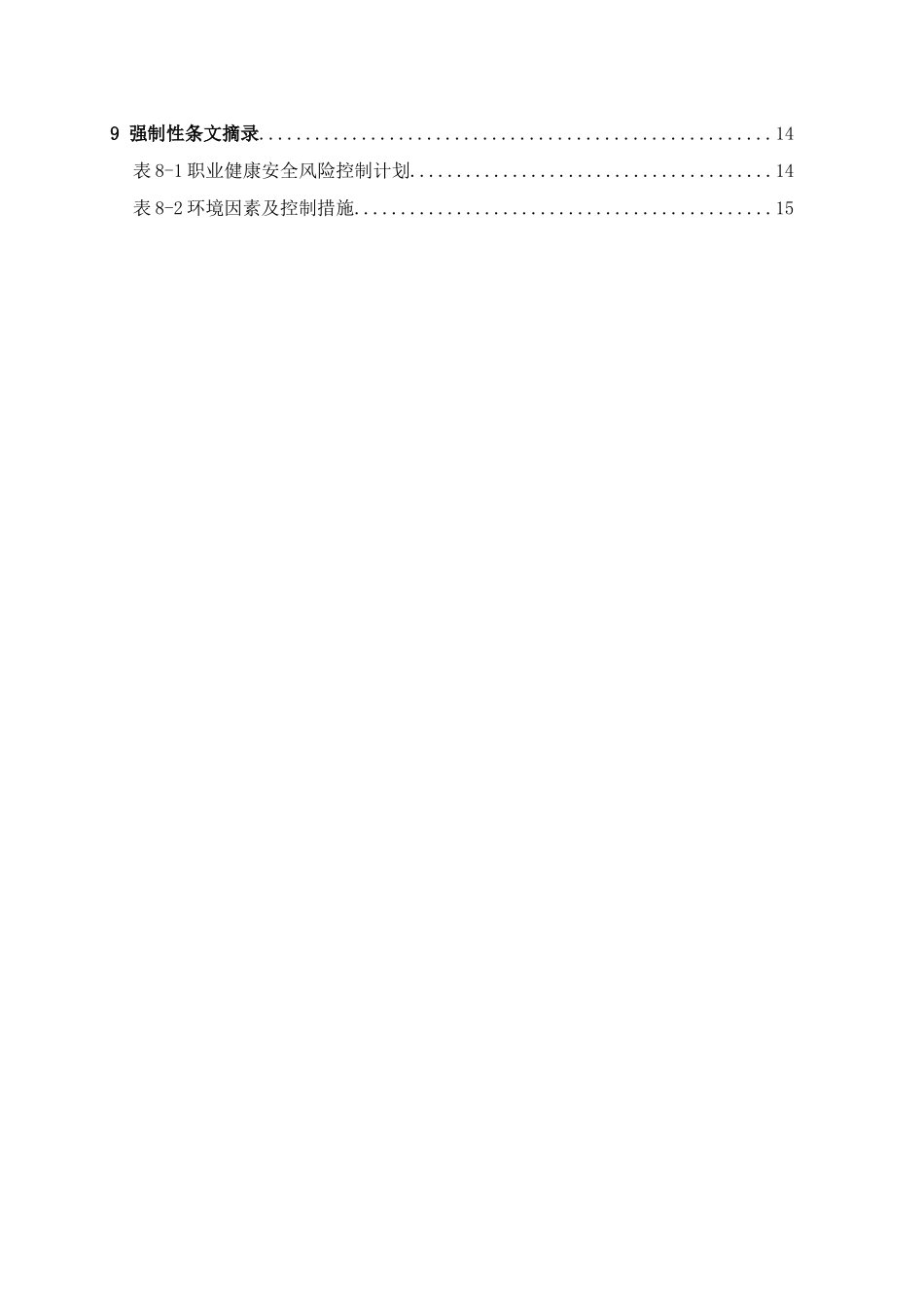

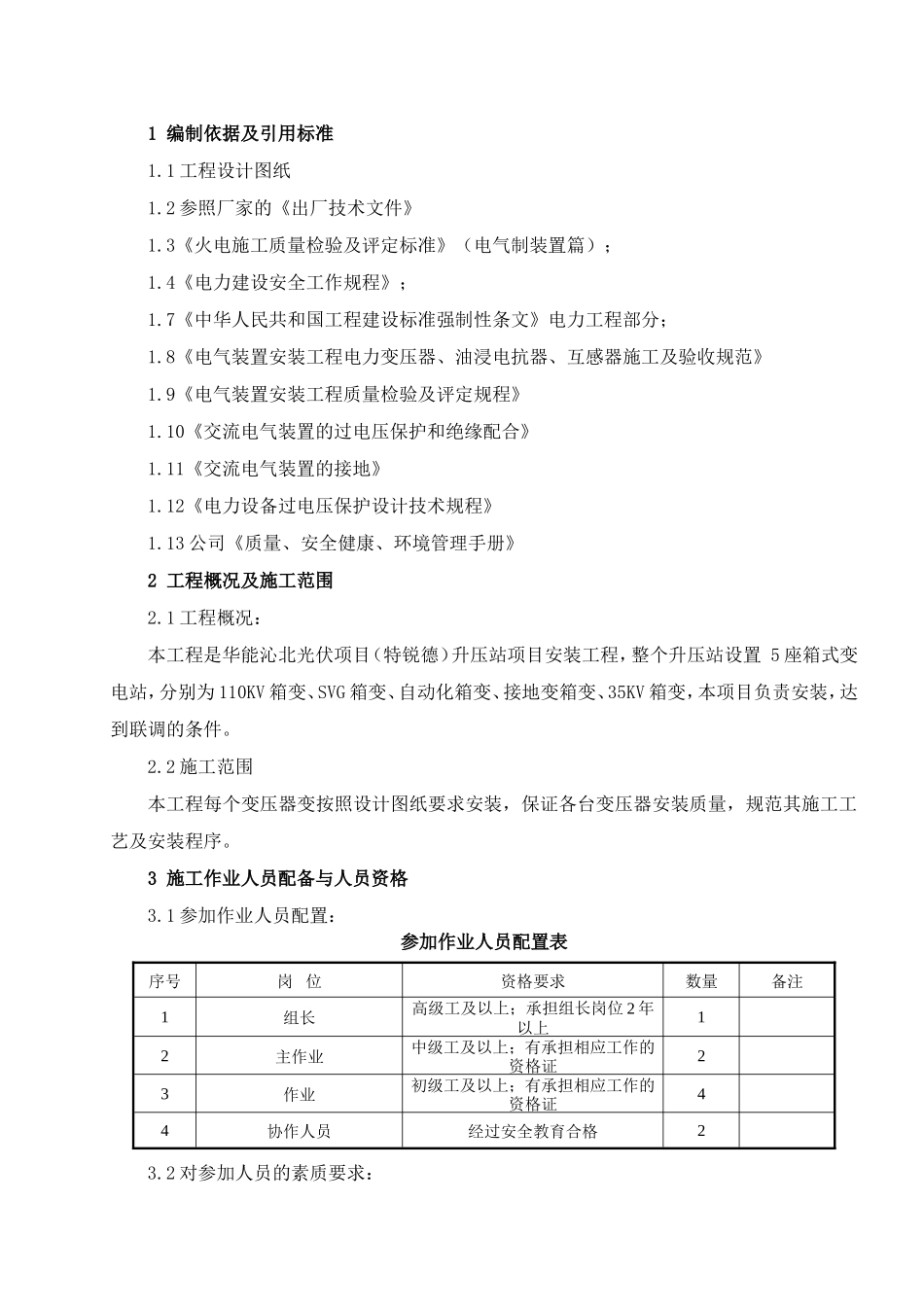

华能沁北电厂灰场20MWp光伏电站项目主变安装方案目录1编制依据及引用标准....................................................12工程概况及施工范围....................................................13施工作业人员配备与人员资格............................................14施工所需机械装备及工器具量具、安全防护用品配备........................25作业程序、方法及要求..................................................36作业方法..............................................................37质量控制及质量验收...................................................118安全文明施工及环境管理要求和措施.....................................139强制性条文摘录.......................................................14表8-1职业健康安全风险控制计划.......................................14表8-2环境因素及控制措施.............................................151编制依据及引用标准1.1工程设计图纸1.2参照厂家的《出厂技术文件》1.3《火电施工质量检验及评定标准》(电气制装置篇);1.4《电力建设安全工作规程》;1.7《中华人民共和国工程建设标准强制性条文》电力工程部分;1.8《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》1.9《电气装置安装工程质量检验及评定规程》1.10《交流电气装置的过电压保护和绝缘配合》1.11《交流电气装置的接地》1.12《电力设备过电压保护设计技术规程》1.13公司《质量、安全健康、环境管理手册》2工程概况及施工范围2.1工程概况:本工程是华能沁北光伏项目(特锐德)升压站项目安装工程,整个升压站设置5座箱式变电站,分别为110KV箱变、SVG箱变、自动化箱变、接地变箱变、35KV箱变,本项目负责安装,达到联调的条件。2.2施工范围本工程每个变压器变按照设计图纸要求安装,保证各台变压器安装质量,规范其施工工艺及安装程序。3施工作业人员配备与人员资格3.1参加作业人员配置:参加作业人员配置表序号岗位资格要求数量备注1组长高级工及以上;承担组长岗位2年以上12主作业中级工及以上;有承担相应工作的资格证23作业初级工及以上;有承担相应工作的资格证44协作人员经过安全教育合格23.2对参加人员的素质要求:3.2.1能熟练使用电焊、火焊焊具,且具备国家认可的相应资格证书;3.2.2对高压主变的安装规程、规范、验评标准等有一定的了解;3.3.4熟悉高压主变安装的一般施工程序。4施工所需机械装备及工器具量具、安全防护用品配备工机具配备表序号名称规格单位数量备注1水准仪套1应检验合格并贴有合格证2水平尺把13线锤个14钢卷尺3m、5m各一把把25皮尺20m把16砂轮切割机台1应检验合格并贴有合格证7橇杆根28电焊机台1应检验合格并贴有合格证9钢角尺把110锯弓把111飞机钻把112活动扳手12寸把213滚杠根若干14锉刀把若干15角向磨光机台1应检验合格并贴有合格证16滤油机台15作业程序、方法及要求5.1作业(工序)流程6作业方法6.1施工前准备6.1.1技术资料:设计图纸、施工规范、安全措施。6.1.2人员组织:技术负责人、安装负责人、安全质量负责人和技能人员。6.1.3机具的准备:按施工要求准备机具,并对其性能及状态进行检查和维护。6.14施工材料准备:螺栓等。6.2边缘区、本体到达现场后的检查6.2.1检查本体外表是否变形、损伤及零件脱落等异常现象,会同厂家、监理公司、建设单位代表检查变压器运输冲击记录仪,记录仪应在变压器就位后方可拆下,冲击加速度应在3g以下,由各方代表签字确认并存档。本体就位检查附件检查校验附件开箱检查及保管套管及套管TA试验油物检查附件安装及机身检查抽真空及真空注油热循环(必要时)整体密封试验变压器试验结束6.2.2由于220KV及以上变压器为充干燥空气(氮气)运输,检查本体内的干燥空气(氮气)压力是否为正压(0.01~0.03MPa)并做好记录。变压器就位后,每天专人检查一次做检查记、录。如干燥空气(氮气)有泄漏,要迅速联系变压器的生产厂家技术人员解决问题。6.2.3就位时检查好基础水平及中心线应符合厂家及设计图纸要求,按设计图核对相序就位,...
